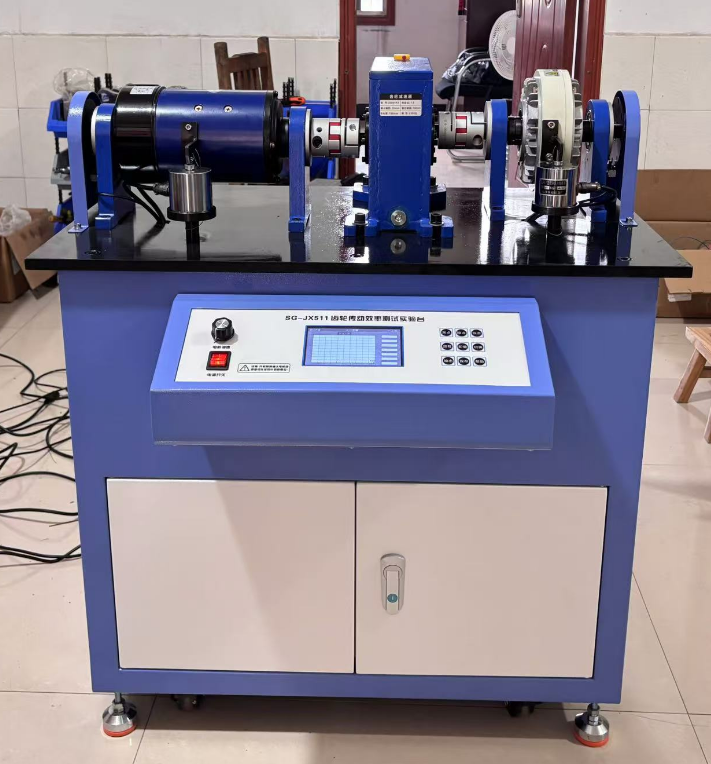

SG-JX511 齒輪傳動效率測試實驗臺

時間:2024-10-15 12:48:14


一、產品功用
齒輪傳動效率測試實驗臺,是原齒輪傳動效率測試實驗臺升級換代產品,升級后實驗臺的測試精度更高,使用壽命更長。
機械傳動中,功率的損失主要由軸承摩擦、傳動零件間的相對滑動和攪動潤滑油等因素造成的。效率表示能量的利用程度,效率是評定傳動質量優劣的重要指標之一。
實驗臺是采用傳感器、微機等先進測控技術的多媒體可視化綜合實驗臺,操作方便、效果直觀等優點,用于測試圓柱齒輪傳動或齒輪傳動的效率,適于開放實驗室配備。

實驗項目及內容
1、圓柱齒輪傳動效率、轉速和載荷的測定與分析;
2、掌握測量轉矩、轉速、效率、功率等方法

二、產品特點
1、實驗臺組件采用整體式結構,提高了裝配精度,安裝調整、更加迅速方便;
2、本實驗臺除設計有測試電機力(轉矩)傳感器外還設計有磁粉加載力(轉矩)傳感器,可測試并反饋磁粉加載器輸出轉矩,如此取樣數據是磁粉加載器的實際轉矩,使傳動效率測量精度更高。
3、該實驗臺操作簡便、安全、直觀性強、傳感器測量精度高,系統數據傳輸穩定可靠;使用RS232串口與計算機通訊。
4、實驗臺外形為工作臺板+箱體落地式結構,工作臺板材料為高強度冷軋鋼板,經铇、銑、平磨等工序精工制作,表面光亮,達二級平板精度,剛度大、抗震性能好。鋼制件精加工表面均作防銹處理,發蘭、鍍鎳;箱體表面噴塑平整光滑清潔、無劃跡和脫落斑點。箱體底部裝有可調地腳螺栓和活動輪,便于實驗室調整布置。
5、配備專用實驗軟件對數據進行處理、分析,可以顯示、保存、打印實測實驗曲線。
6、配套虛擬仿真教學與實驗立體軟件資源
實驗臺貼有二維碼,通過手機或移動終端掃描二維碼可進入虛擬仿真實驗系統,該系統采用重力引擎技術,所有模型包括螺絲與實物1:1建模設計使虛擬軟件系統具有實際的物理意義,虛擬實驗系統,可通過用戶交互操作,360度宣傳,放大縮小,并能完成完成的實驗過程,可通過操作與實物一模一樣的操作面板操作控制實驗臺(投標現場須用手機掃描二維碼演示該功能)

三、主要配置及參數:
1. 圓柱齒輪減速器1臺;m=2  z1=14   z2= 70     加工精度8-8-7GK和8-8-7EJ
2. 5英寸彩色觸摸液晶屏 1塊,分辨率800X480
3. 直流調速電機 1臺 調速0-1450rpm ,功率 355W;
4. 壓力傳感器:2個 精度0.1%
5. 測速裝置:2套
6. 裝拆工具  1套
7. 專用軟件光盤 1張;
8. 使用說明與實驗指導書 1本
9. 外形尺寸  約800×450×1000mm;
10. 重量:約110 kg。
