1、平皮帶和三角帶滑差率和皮帶傳動效率的測定，通過計算機測試分析軟件測試并自動繪制滑差曲線和效率曲線；
2、通過液晶顯示面板讀數進行平皮帶和三角帶滑差率和皮帶傳動效率的測定，人工繪制滑差曲線和效率曲線。
1、利用拉壓傳感器獨特的張緊力測試裝置，來測試皮帶的張緊力，能實現皮帶傳動受力分析實驗；
2、采用傳感器和A/D采集并轉換成主動帶輪和從動帶輪的驅動力矩和阻力矩?cái)?shù)據，采用角位移傳感器和A/D板采集并轉換成主、從動帶輪的轉數。最后輸入計算機進行處理作出滑動曲線和效率曲線；
3、可通過計算機測試分析軟件進行皮帶傳動的運動模擬，可觀察彈性滑動及打滑現象；
4、可更換不同直徑的平皮帶輪和三角帶輪，做不同帶傳動的實驗。
5、計算機測試分析軟件功能強大，可自動或人機結合進行測試分析、理論仿真、保存數據和提交實驗報告。
三、實驗臺軟件內容及特點：
1、利用串口實現數據采集箱與電腦之間的通訊；
2、可以實時顯示運動參數的適時變化曲線；
四、實驗臺造型及表面處理：
1、大氣美觀、實物感強、加工精細；
2、金屬外露件鍍鉻、其他表面防銹處理加噴塑；
3、塑表面平整、光滑清、清潔無劃痕和脫落斑點。

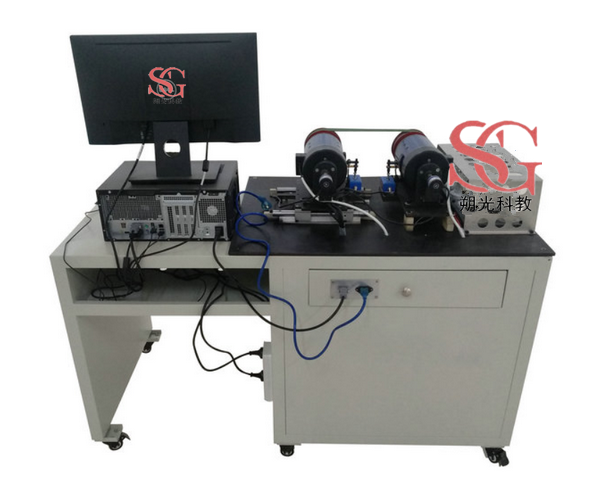

五、帶傳動實驗臺主要技術參數：
1、驅動電機功率：355W
2、負載電機功率：355W、負載變動范圍：0-300W（有級）
3、調速方式：電子調速；
4、調速范圍：0-800rpm；
5、帶輪基準直徑：
平帶輪D1=D2=120mm；
三角帶輪D1=120，D2=80；
平帶輪采用復合材料制成，帶長985mm；
三角皮帶：A 925；
彈性圓帶；同步帶
6、額定轉矩：T=1.68N·m ；
7、測力矩傳感器：量程=5kg、精度：1%FS ；
8、拉壓傳感器：量程：7Kg 精度：0.3%FS ；
9、光柵角位移傳感器：200柵/轉
10、外形尺寸：740×475×320mm；
11、重量：70kg；
1、測力傳感器：2個：量程5kg；
2、拉壓傳感器：1個 ；
3、光柵角位移傳感器：2個；
4、測試分析軟件：1套；
5、隨機工具：1套；
