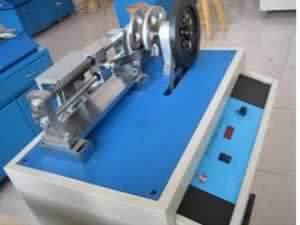

一、機構系統動力學調速實驗臺簡介：
機構系統動力學調速實驗臺是以直流調速電動機驅動，含帶傳動、曲柄滑塊機構以及工作阻力在內的機械系統。用于在穩定運轉狀態下機械的周期性速度波動及其調節的實驗設備。利用傳感器、計算機等先進的測控技術進行實驗，訓練掌握現代化的實驗測試手段和方法，增強工程實踐能力。適用于機械類專業開設機構系統動力學調速實驗,是機械原理實驗室的重要設備之一。
二、機構系統動力學調速實驗臺性能特點：
1、配有大小飛輪，可比較不同飛輪質量的調速效果。
2、配有剛度不同的彈簧作為滑塊的工作阻力，測試、比較在不同負載狀態下機械運轉的工作阻力及速度波動。
3、工作機械系統速度可調，以測試、比較不同轉速下的速度波動情況及在不同轉速下的調速效果。
4、設計了特制的曲軸和連桿，能確保組成實驗臺的各個運動構件有良好的配合間隙，使用壽命長。
三、機構系統動力學調速實驗臺技術參數：
大飛輪1個φ175×28；
小飛輪1個φ145×25；
基圓半徑r＝40mm推桿升程h=15；
直流調速電動機1臺電壓220V；N=125W轉速n=1500r/min；
角位移傳感器2個；輸出電壓/脈沖數：5V/1000P，5V/360P；
軟件光盤1張；
外形尺寸:500X600X460mm
四、機構系統動力學調速實驗臺實驗內容：
1、機械速度波動測試仿真實驗。調節轉速觀察機械的速度波動現象，求解系統運轉的不均勻系數，繪制實測與仿真對比曲線。
2、機械速度波動調節實驗。分別改變飛輪大小和工作阻力的大小，觀測機械速度波動變化情況，并與理論計算結果進行比較分析，進而掌握周期性速度波動的調節方法和設計指標，掌握飛輪設計方法及計算飛輪轉動慣量。
