一、簡介：

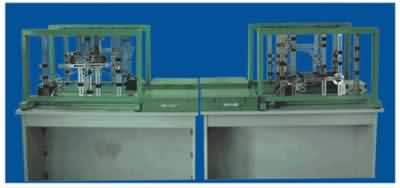

創新機械運動方案拼裝實驗臺主要有機架、拆卸平臺、電動皮帶傳動設備，低副桿組凸輪、齒輪齒條、槽輪、各種回轉副、移動復合金交氣連導基本構件和連接組成，在本實驗設備可以拼裝出各種平面機構運動方案37斜坡以上。實驗設備中低副桿組長度尺寸可以無數調節，長度尺寸變化范圍的，連接頭構思新穎，操作簡單方便，運動靈活，極大地提高了機構運動方案拼裝效率。實驗設備中組件低副桿組的零件，聯接件外型尺寸適中，所有零件均磨削加工，精度高，表面發蘭，鍍鉻，外型美觀、維護方便、使用壽命長。
二、創新機械運動方案拼裝實驗臺技術參數:
1.實驗臺機架數量4臺/套
2.實驗臺組件箱數量4只/套
3.交流帶減速器電機3個/套
4.交流帶有線電機1個/套
5.交流帶減速器電機功率N=90W220V傳輸的轉速n=10轉/分
6.直線電機功率N=25W220V行程L=700
7.電源單才目220V50HZ
8.零件主要材質：A3鋼、45號鋼
9.試驗人數:(3/4)人X四組/套實驗臺機架外型尺寸:100X350X660(長X寬X高)
三、創新機械運動方案拼裝實驗臺實驗項目:
1．內燃機機構
2．顎式破碎機
3．曲柄搖桿與搖桿滑塊機構
4．泵
5．攝影升降機
6．刨床導桿機構
7．具有急回特性的往復運動機構
8．近似勻速傳出的往復運動機構
9．曲柄增力機構
10．可擴大行程機構
11．織布開口機
12．曲柄搖桿型插床機構
13．縫紉機導線、導針
14．近似勻速傳出的往復運動機構
15．近似有近似停歇過程的機構
16．壓力表指示機構
17．攪拌機機構
18．送紙機構
19．自動車床送料機構
20．雙向加壓機構
21．兩側停歇的移動機構
22．曲柄滑塊機構與齒輪齒條機構的組合
23．導桿齒輪齒條機構
24．多桿行程放大機構
25．六桿機構
26．雙層桿擺角放大機構
27．轉動導桿與凸輪放大升程機構
28．起重機機構
29．鑄錠送料機構（翻轉機構擺動導桿型的插削機構）
30．曲柄導桿型插床的插削機構
31．曲柄搖桿型插床的插削機構
32．沖壓送料機構
33．蒸汽機機構
34．實現給定軌跡的機構
35．壓包機
36．飛剪
37．內燃機
