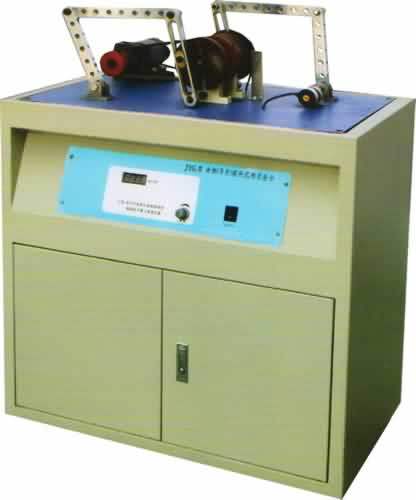

曲柄(導桿)搖桿機構實驗臺是為《機械原理》課程而設計的,主要針對基本平面機構的設計及運動學、動力學分析,其內容包括實物機構簡單的拼裝、設計與運動測試及計算機模擬設計及運動模擬方面。本實驗臺采用當前流行工藝經精加工制作而成,外形美觀,性能穩定,是一種新型的機電綜合實驗臺。
一、曲柄(導桿)搖桿機構實驗臺主要特點:
1.可進行四桿機構及六桿機構的簡單拼裝,并對曲柄及搖桿進行運動檢測與仿真,培養學生的實際動手能力;
2.利用計算機對平面機構參數優化設計、測試、仿真、分析,使學生熟悉計算機輔助設計與計算機仿真、測試分析有效的結合,培養學生的創新意識;
3.本實驗臺測試部分采用先進的單片機系統,該系統測試穩定、抗干擾性強;采用觀點傳感器、光柵角位移傳感器和加速度傳感器作為信號采集手段,具有較高的檢測精度;培養學生幾點一體化的設計概念。
二、曲柄(導桿)搖桿機構實驗臺技術參數:
1.直流調速電機功率:70W;調速范圍:0-200rpm;
2.曲柄長度可調范圍:20-40mm;導桿行程:0-160mm;
3.搖桿行程:0-180mm;連桿行程:0-240mm;
4.光柵角位移傳感器:輸出電壓/脈沖數5V/1000P;
5.外形尺寸:780×420×1025;
6.實驗臺重量:42kg。
三、曲柄(導桿)搖桿機構實驗臺實驗內容:
1.四桿機構、曲柄搖桿機構、導桿搖桿機構的虛擬設計及實物機構拼裝;
2.曲柄的運動參數測量,搖桿運動參數仿真及實測曲線對比分析;
3.機架振動參數的測量及機構平衡實驗;
4.連桿上點的運動軌跡測量及分析。
