產品特點
l 采用DSP開發板+電機驅動板+液晶觸控顯示的組合操作平臺，方便用戶實現電機控制的一體化開發；
l DSP端采用自主研發的DSP28335實用板，以現今主流TMS320FDSP28335為核心，采用六層核心板+底板的形式；
l BLDC電機平臺采用三相全橋隔離控制，精確的PID算法，保證電機精確運轉；
l 板載硬件資源豐富，外擴功能強大，可滿足各類項目實驗。
l 4.3寸觸控顯示，采用工業類級別，滿足惡劣的工作環境，友好的人機界面方便您更好的操作；
l 采用分拆獨立的模塊化設計理念，既可獨立演示，又可整體工作；
l 對于電機控制有獨特設計的電機控制口；
l 詳細的用戶手冊，讓您輕松入門掌握；
l 注重EMI設計，穩定高效，包括外擴和所有外設資源；
l 主流的FDSP28335平臺，是電機控制領域和電力檢測領域的首選；
l 豐富的實驗例程，可滿足各種教學實驗，尤其電機控制領域，方便用戶對其進行移植。

BLDC實驗箱設備參數

	序號	項目	要求
D S P 端	1	主處理器	TMS320FDSP28335（開發板形式）
	2	鍵盤	外擴3*4矩陣鍵盤
	3	液晶顯示屏	12864液晶屏（帶中文字幕庫）
	4	RS485接口	1路RS485接口
	5	CAN	用于CAN總線組網
	6	PWM接口	18路PWM（包含6路增強型PWM）
	7	RS232接口	1路RS232接口
	8	ADC輸入接口	16路AD輸入接口，反饋電機的狀態
	9	音頻接口	Audio接口，提供錄音、播音功能
	10	捕捉接口	6路CAP捕捉口（和正交編碼脈沖引腳共用）
	11	DSP外擴接口	20位地址線和16位數據線及其他
	12	SD卡接口	用戶自配SD卡
	13	開關電源	+5V，5A
B L D C 端	14	三相無刷電機接口	可以與12V—36V電機相連，額定電流不超過4A
	15	電機類型	有位置傳感器和無位置傳感器的無刷電機相連
	16	26針接口，包括PWM脈沖輸入接口，AD接口	可以與YXDSP-FDSP28335A/B、 YXDSP-F2812/basic相連，PWM輸入
	17	BLDC_HALL接口	位置傳感器電機的霍爾傳感器輸出
	18	CAP_BEMF接口	與控制端CAP相連，無位置傳感器電機反電動勢輸出端
	19	CAP_HALL接口	與控制端CAP相連，有位置傳感器的電機霍爾輸出端
	20	電機電源輸入接口	24V直流母線電壓的輸入端
顯 示 端	21	液晶顯示屏	工業級4.3寸LCD串口屏，480*272分辨率，5V供電，帶觸摸
	22	核心處理器	CORTEX-M3內核+高速FPGA
	23	通訊接口	RS232電平
	23	上位機軟件	VisualTFT

DSP技術指標

l 主處理器            TMS320FDSP28335，主頻150MHz
l SRAM                片內：34K ×16位，0等待
                        片外：512K×16位，15ns
l FLASH               片內：256K×16位，36ns
                        片外：512K×16位，70ns
l ROM                 片內：BOOT ROM  8K×16位
                        片內：OPT ROM   1K×16位，36ns
l A/D                 片內：2×8通道，12位分辨率，80ns轉換速率，0～ 3V輸入量程
l HOST USB2.0         1通道，全速
l SCI 異步串口        2通道，MAX3232
l CAN總線             1通道，符合CAN2.0規范，最高傳輸速率1Mbps
l 以太網              1通道，兼容NE2000，最高傳輸速率10M
l 工作溫度            0～70℃

BLDC技術指標

l 直流母線電壓+12~36V
l 電機額定電流不超過 4A
l 電機霍爾傳感器的供電電壓+5V
l 過壓過流指示

DSP端基本配置

l   1.JTAG接口：DSP仿真器連接接口，可進行在線仿真和燒寫程序。
l   2.SCI接口：1路232接口，1路485接口，可以與上位機進行串行通信。
l   3.PWM接口：18PWM（其中6路高精度HPWM），方便電機控制。
l   4.CAP接口：4路CAP捕捉口（和6路正交編碼脈沖引腳公用）。
l   5.CAN：1路CAN2.0接口，用于CAN總線組網。
l   6.ADC輸入接口：16路AD輸入接口，12位精度，輸入電壓范圍：0—3V。
l   7.音頻接口：3路Aduio接口，提供錄音、播音功能
l   8.電機控制接口：兩組電機控制接口，每組可以控制一臺3相電機。
l   9.DSP外擴接口：20位地址線和16位數據線及其他。
l   10. 一個X1226實時時鐘和2KB的I2C  EEPROM。
l   11.手動復位按鈕，方便用戶復位操作
l   12.SD卡槽：可以外掛移動SD卡

DSP實驗項目

序  號	實驗內容
實驗1	GPIO-LED測試
實驗2	GPIO-Setup實驗
實驗3	TIMER0定時測試
實驗4	TIMER1定時測試
實驗5	按鍵中斷實驗
實驗6	FFT實驗
實驗7	音頻輸入實驗
實驗8	SCIB通信實驗
實驗9	SCIC的RS485通信實驗
實驗10	SD卡建立txt文件實驗
實驗11	浮點運算實驗
實驗12	看門狗實驗
實驗13	外部Flash讀寫實驗
實驗14	外部RAM讀寫實驗
實驗15	外部RTC時鐘實驗
實驗16	外部EEPROM讀寫實驗
實驗17	DMA方式讀寫外部RAM實驗
實驗18	PWM實驗
實驗19	捕獲實驗
實驗20	CAP捕獲PWM信號實驗
實驗21	SPI中斷方式自測實驗
實驗22	Mcbsp配置為SPI自測實驗
實驗23	Mcbsp中斷方式自測實驗
實驗24	DMA方式讀mcbsp實驗
實驗25	AD查詢實驗
實驗26	片上觸發AD實驗
實驗27	CAN自測實驗
實驗28	CAP配置為APWM實驗
實驗29	HRPWM實驗
實驗30	高分辨率PWM實驗
實驗31	線性卷積實驗


電機驅動模塊實驗項目

序號	實驗項目	說明
1	有位置傳感器無刷電機的開環控制
2	有位置傳感器無刷電機的閉環控制
3	無位置傳感器無刷電機的開環控制
4	有位置傳感器無刷電機的實驗箱的控制
5	提供整個系統中所有的可編程器件的源代碼


液晶屏幕產品規格


產品型號	DC48270B43_02TW
產品類型	基本型
核心處理器	CORTEX-M3內核+高速FPGA
尺寸	4.3寸
分辨率	480*272
顏色	64K色，16位RGB
通訊接口	RS232
圖片下載 存儲容量	USB2.0/SD卡/UART 1Gbit，任意大小圖片存儲，累加可存儲457張全屏圖片
圖層	2個圖層，層與層之間可拷貝疊加顯示
SD卡接口	支持，用于脫機量產和線長指定圖片更新
鍵盤接口	支持，外接4*4矩陣鍵盤
觸摸	支持
功耗	開背光：202mA@5V   關背光：86mA@5V
電壓輸入	5-26V
屏有效顯示尺寸	長×寬=95.0mm×53.8mm
產品尺寸	長×寬×高=121.8mm×74.7mm×13.5
產品凈重	90g
外殼	無
配套上位機PC機軟件	VisualTFT
組態控件	支持按鈕空間、文本空間、進度條控件、儀表、動畫和曲線等常用控件
系統鍵盤	內置虛擬數字鍵盤和英文輸入法

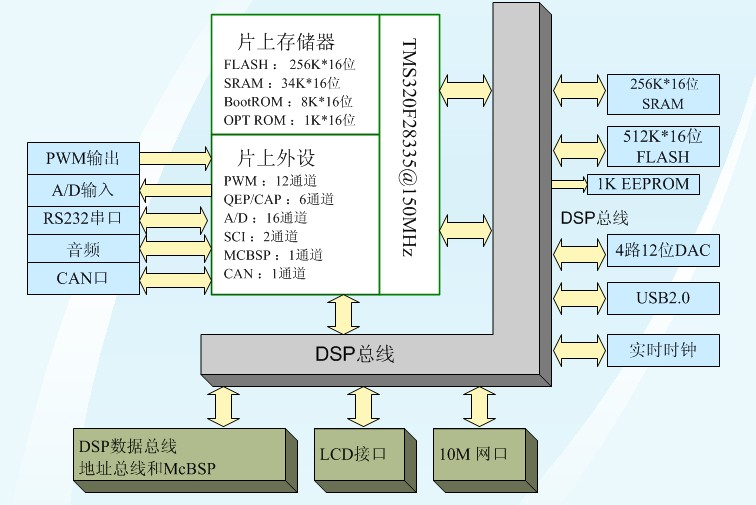

DSP端功能框圖

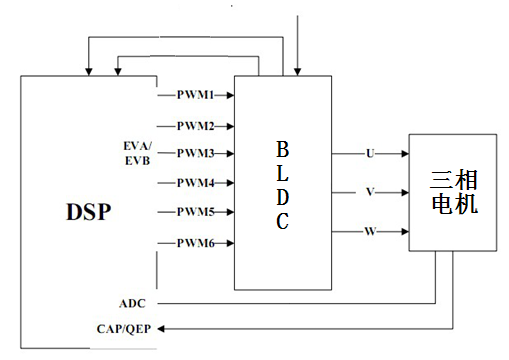

BLDC功能框圖
