SG-CPTH超強型計算機組成原理與系統結構實驗儀

時間:2022-02-18 15:03:26

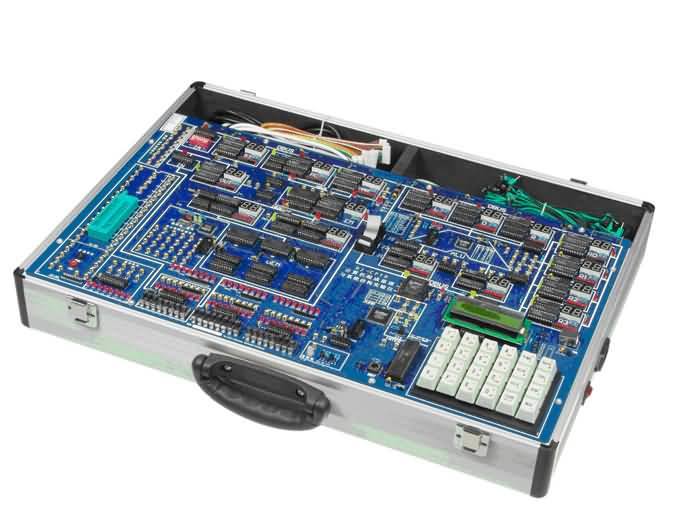

SG-CPTH超強型計算機組成原理與系統結構實驗儀




我公司吸收了國內先進的計算機組成原理實驗儀的優點,研制開發了一款性能優越,功能強大的計算機組成原理與系統結構實驗儀。系統電路采用了多片CPLD大大提高了可靠性和功能提升的可能性,軟件提供了詳盡的信息窗口、運行圖表和多類幫助信息,使教學的過程輕松自如。

一、系統特點

⑴先進的硬件設計,充分展示計算機結構模型,每個模塊均有實時監視,模塊間線條明快,數據/指令流向一目了然。

⑵完善的硬件配置,實驗電路以分立器件為主,同時配備CPLD,支持部分模塊的重構。

⑶ 開放的軟硬件設計,支持用戶新建指令/微指令的系統設計。

⑷控制器的有機結合,只需撥動選擇開關,就可實現微程序或組合邏輯控制的切換。

⑸提供多種工作方式,支持手動、脫機、聯機。

⑹提供三總線接口和鎖緊插座,支持I/O擴展。

⑺提供多種指令系統,支持基本模型機、指令流水線、RISC模型機實驗。

⑻強大的指令功能,支持多種尋址方式和中斷、調用等。

⑼豐富的調試手段,具有單步、微單步、運行、暫停等功能。

⑽提供聯機調試軟件,自帶編譯器、支持匯編語言源程序調試,圖形化動態顯示計算機結構模型的數據/指令流向,操作歷史記錄狀態顯示,方便用戶查找歷史記錄。

⑾提供30路邏輯分析波形圖(示波器),充分展示指令與時序的關系,可讓學生在實驗時直觀地觀測到指令與時序的關系,可有效的提高教學效果。

⑿實驗儀提供LCD液晶顯示,通過實驗儀或PC機鍵盤,在線動態修改寄存器、程序/微程序計數器、程序/微程序存貯器的內容。

⒀系統可選配16位擴展卡,可做16位的組成原理實驗。該16位擴展卡提供示例程序。數據和地址均為16位,是真正的16位機

⒁系統可保存文件和調入文件,并提供PC機下載

二、系統組成

系統由實驗主板、調試軟件、內置開關電源組成。

配有USB和串口兩種通信方式,用戶可以根據需要選擇任何一種

實驗主板有:累加器A,暫存器W,寄存器組R0—R3,運算器ALU,直通D/左移L/右移R單元,中斷向量IA,堆棧ST,程序計數器PC,地址寄存器MAR,輸入IN,輸出OUT,存貯器EM,微地址UPC,指令寄存器IR,微程序控制器UM,組合邏輯控制單元,三總線接口,擴展座、二進制開關電平輸出/顯示,邏輯筆、管理單片機、4×6鍵盤,字符式LCD,RS232通訊接口,十六位機擴展接口, 通信選擇開關。

三、實驗項目

(1)寄存器讀寫實驗

(2)運算器八種運算實驗

(3)數據輸出/移位實驗

(4)UPC實驗

實驗1:UPC加1實驗

實驗2:UPC打入實驗

(5)PC實驗

實驗1:PC加1實驗

實驗2:PC打入實驗

(6)存貯器讀寫實驗

(7)微程序讀寫實驗

(8)中斷實驗

(9)模型機綜合實驗(微程控制器)

實驗1:數據傳送/輸入/輸出實驗

實驗2:數據運算實驗(加/減法/或)

實驗3:移位/取反實驗

實驗 4:轉移實驗

實驗 5:調用實驗

實驗 6:中斷實驗

實驗 7:指令流水實驗

實驗 8:RISC模型機

(10) 組合邏輯控制器實驗

(11) 設計指令/微指令系統.

(12)擴展實驗

實驗1:8255擴展I/O口實驗

實驗 2:8253擴展定時器實驗

注;實驗(1)--(8)為手動微代碼控制,(9)—(10)為微程序或組合邏輯控制.

* 選配十六位機擴展實驗卡能完成如下十六位機部分實驗:

*(13)十六位ALU 實驗

*(14)十六位寄存器實驗

*(15)十六位寄存器組實驗

*(16)十六位指令計數器PC 實驗

*(17)中斷控制實驗

*(18)十六位模型機的總體實驗
