SG-TS01高頻通信綜合實驗實訓系統

時間：2022-02-18 15:07:18

一、概述：
通信綜合實驗實訓系統知識涵蓋面廣，高頻電路實驗箱囊括了高頻電路、通信原理、光纖通信、程控交換、DSP&FPGA、CDMA、GSM、移動通信等。計算機測控等所有通信類的知識點，通過我們這一套系統即可基本上完成所有的通信實驗。通過系統中的不同模塊的靈活組合，可完成單元到系統，從基礎到尖端，使學生通過不同復雜程度的實驗和設計來了解當前通信技術的發展潮流及實用技術，培養學生的動手能力、創新能力和系統綜合能力，同時也可為研究生和教師相關課題的研發提供開放的綜合的平臺。

二、基本結構：
1）低頻信號源

型號	DDS低頻信號源
電源	+5V/1A、-5V/1A
顯示	LCD顯示
性能	通道	單通道輸出
	輸出阻抗	100Ω、1.5pF
	輸出波形	正弦、三角、方波
	輸出頻率（F）	Fmin = 0.1HZ
		Fmax=1MHZ(正弦波)
		Fmax=1MHZ(三角波)
		Fmax=1MHZ(方波)
	輸出幅值（Vp-p）	Vp-p_min=50mV \* MERGEFORMAT 10% Vp-p_max=6 \* MERGEFORMAT 10%
	垂直分辨率	10位（1024）
	頻率準確度	\* MERGEFORMAT (1.0% + 1)
	失真	典型值 0.5%
配件	20MHZ探頭(BNC)

2）高頻信號源

型號	DDS高頻信號源
電源	+5V/1A、-5V/1A
顯示	LCD顯示
性能	通道	單通道輸出
	輸出阻抗	100Ω、1.5pF
	輸出波形	正弦、三角、方波
	輸出頻率（F）	Fmin = 1HZ
		Fmax=10MHZ(正弦波)
		Fmax=2MHZ(三角波)
		Fmax=5MHZ(方波)
	輸出幅值（Vp-p）	Vp-p_min=50mV \* MERGEFORMAT 10% Vp-p_max=6 \* MERGEFORMAT 10%
	垂直分辨率	10位（1024）
	頻率準確度	\* MERGEFORMAT (1.0% + 1)
	失真	典型值 0.5%
配件	20MHZ探頭(BNC)

3）串口：共四路，每路收、發端已引出
4）電源
5）模塊插座：提供四個模塊插座

三、功能模塊：

產品名稱	型號	功能
單、雙調諧放大模塊	SG-TS-GP1	高頻電路
丙類功率放大模塊	SG-TS-GP2
LC振蕩、石英晶體振蕩模塊	SG-TS-GP3
平衡調幅、二極管包絡檢波、同步檢波模塊	SG-TS-GP4
頻率調制、相位鑒頻器模塊	SG-TS-GP5
小功率調頻發射模塊	SG-TS-GP6
集成混頻器模塊	SG-TS-GP7
集成鎖相環及頻率合成模塊	SG-TS-GP8
小功率調頻接收模塊	SG-TS-GP9

四、實現功能：
1. 高頻實驗系統實驗箱
1) 適用范圍：
該實驗系統適用于大學本、?？齐娮有畔⒑屯ㄐ艑I(yè)《高頻電路》課程的實驗教學，既可以通過擴展不同的實驗?zāi)０鍋?lái)完成高頻電路單元實驗，也可以利用面包板自行開發實驗，來達到充分鍛煉學生的動手能力和電路設計能力的目的。
2）結構原理：

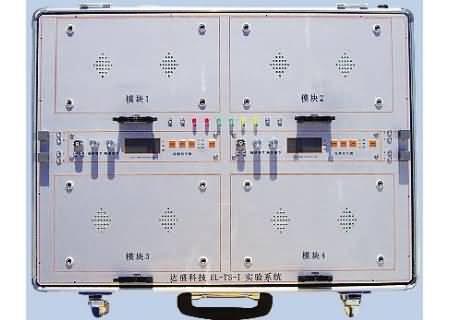

SG-TS01高頻通信綜合實驗實訓系統(圖8)

SG-TS01高頻通信綜合實驗實訓系統(圖8)

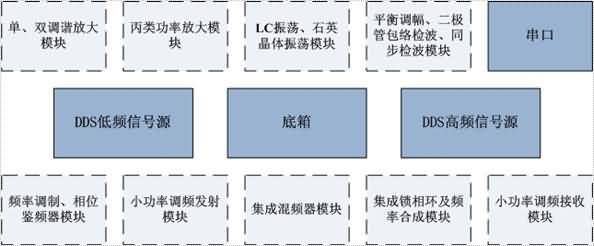

高頻實驗系統結構框圖

3）功能模塊：

模塊名稱	型號	功能	備注
單、雙調諧放大模塊	SG-TS-GP1	實現回路單、雙調諧諧振放大	必配
丙類功率放大模塊	SG-TS-GP2	實現回路丙類功率放大	必配
LC振蕩、石英晶體振蕩模塊	SG-TS-GP3	作為振蕩回路元器件	必配
平衡調幅、二極管包絡檢波、同步檢波模塊	SG-TS-GP4	完成幅度調制、解調實驗	必配
頻率調制、相位鑒頻器模塊	SG-TS-GP5	完成頻率調制、解調實驗	必配
小功率調頻發射模塊	SG-TS-GP6	完成小功率調頻發射實驗	必配
集成混頻器模塊	SG-TS-GP7	實現混疊	必配
集成鎖相環及頻率合成模塊	SG-TS-GP8	實現電路的頻率合成	必配
小功率調頻接收模塊	SG-TS-GP9	改變頻率有不同的信號輸出	必配

4）實驗項目：
實驗一電容反饋三點式振蕩器實驗
實驗二石英晶體振蕩器實驗
實驗三單調諧回路諧振放大器及通頻帶展寬實驗
實驗四雙調諧回路諧振放大器實驗
實驗五變?nèi)荻O管調頻實驗
實驗六丙類功率放大器實驗
實驗七模擬乘法器的應用（一）— 平衡調幅
實驗八模擬乘法器的應用（二）— 同步檢波器
實驗九模擬乘法器的應用（三）— 混頻器
實驗十模擬乘法器的應用（四）— 相位鑒頻器
實驗十一鎖相環及壓控振蕩器電路實驗
實驗十二頻率合成電路實驗
實驗十三綜合實驗 — 正弦信號的調頻發射、接收
實驗十四系統實驗 — 語音信號的調頻發射、接收

五、系統特點：
1.模塊化的結構：實驗?zāi)赴迳系慕涌陔娐肪捎媚K化結構，布局合理，清晰明了，各種模塊即可獨立實驗，也可靈活組合，能做出具有復雜性和創造性的綜合實驗；
2.擴展性強：可以擴展通信原理、程控交換、光纖通信、移動通信實驗。
3.無限升級，易于維護：采用“基板+模塊”的分體式結構設計，通過不斷升級實驗?zāi)０?，可以擴充升級更多實驗項目，且可避免由于電路的部分損壞而使整個實驗系統處于癱瘓狀態；
4.使用靈活：由于模塊接口簡單，給學生提供了一個簡單靈活的二次開發的平臺，支持學生做各種課程設計和畢業設計。

六、系統配置：

設備名稱	型號	備注
通信綜合實驗實訓系統實驗底箱	SG-TS	必配
單、雙調諧放大模塊	SG-TS-GP1	必配
丙類功率放大模塊	SG-TS-GP2	必配
LC振蕩、石英晶體振蕩模塊	SG-TS-GP3	必配
平衡調幅、二極管包絡檢波、同步檢波模塊	SG-TS-GP4	必配
頻率調制、相位鑒頻器模塊	SG-TS-GP5	必配
小功率調頻發射模塊	SG-TS-GP6	必配
集成混頻器模塊	SG-TS-GP7	必配
集成鎖相環及頻率合成模塊	SG-TS-GP8	必配
小功率調頻接收模塊	SG-TS-GP9	必配
示波器		必配（用戶自購）

七、其他參數：
工作電壓：～220V±10%，50HZ±1HZ

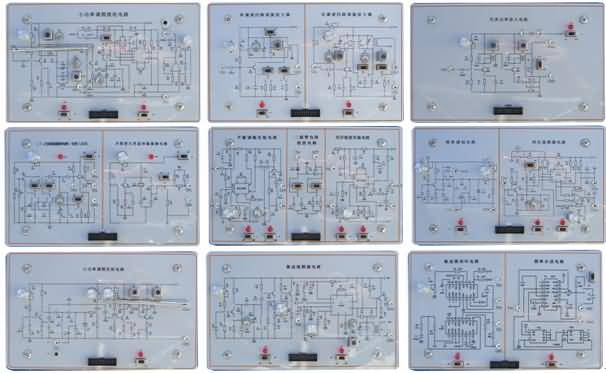

SG-TS01高頻通信綜合實驗實訓系統(圖9)

高頻模塊

上一篇： SG-SX22移動通信原理實驗箱
下一篇： SG-SD6數字電路實驗箱
