一、功能介紹
射頻電子實訓考核系統，是射頻電子工作站的系列產品。射頻電子工作站對單元電路及小的系統電路進行了分析。整個課程需要一個完整的實訓體系，對射頻電路進行一個綜合的訓練。

射頻電子實訓考核系統以一個完成收發信機為電路參考，把收發信機的電路分成6個相對獨立的部分，對每一個單元電路進行故障設置，由學生進行排除，故障全部排除掉后，收發信機正常工作。

考核系統由兩大部分組成一是學生實訓考核機，二是手持式出題機。二者之間通過USB/串口通信。

手持式出題機內置出題和自動評判兩個系統，題庫中預設20個故障，老師可任意組合后通過USB口設置給學生用的實訓考核機，學生開始實訓，故障排除后老師可用手持式出題機進行自動評判，給出結果。

二、考試內容：
1、小信號諧振放大器
雙調諧回路諧振放大器實訓。
靜態工作點偏置類故障，諧振回路失諧類故障，耦合類故障
2、高頻功率放大器及調幅發射實訓
功放狀態類故障，諧振回路失諧類故障，耦合類故障，載波輸入類故障
3、LC本地振蕩器實訓
功放狀態類故障，起振條件類故障，頻率失諧類故障，輸入匹配類故障
4、中頻放大實訓
靜態工作點偏置類故障，耦合類故障，其它類故障
5、混頻器實訓
信號輸入類故障，工作點類故障，耦合類故障
6、檢波電路實訓
檢波失真類故障（懶性失真），切割失真類故障，耦合輸出類故障

三、電路板硬件

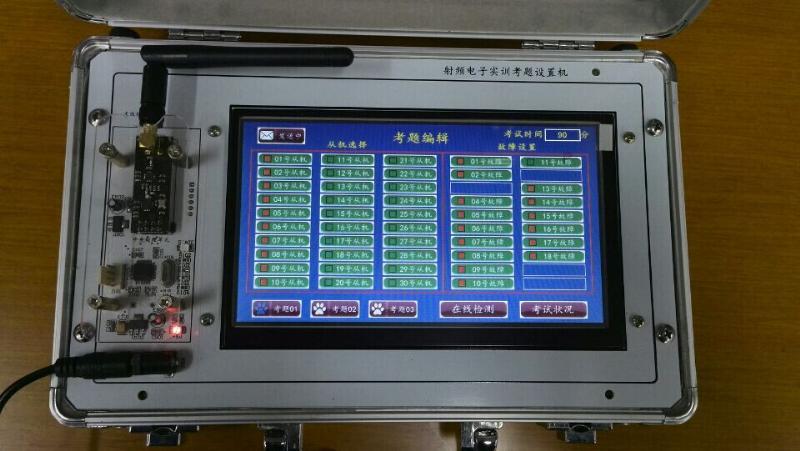

1、手持式題機

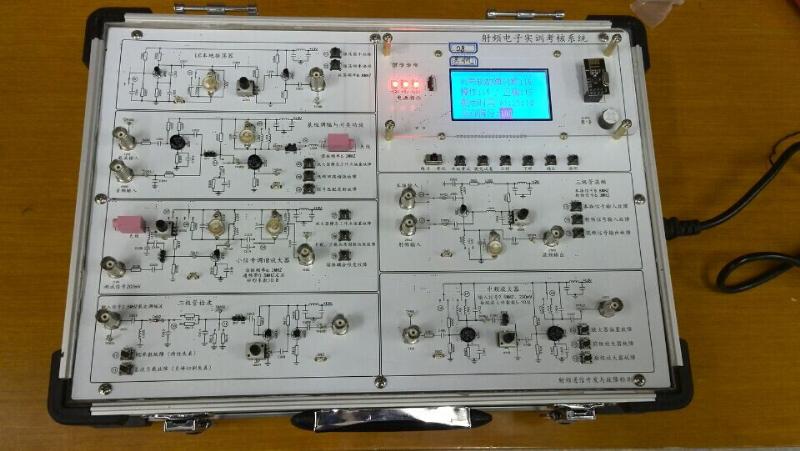

2、學生實訓考核機
控制電路、通信電路
雙調諧回路諧振放大器電路。
高頻功率放大器及調幅發射電路
LC本地振蕩器電路
中頻放大器電路
混頻器電路
檢波電路

四、配置表

1	考試系統實驗箱	1	必配
2	考試系統出題機	1	必配	整個實驗室配置一臺
3	信號源	1	必配	含兩路輸出，由學校另外配置
4	三用表	1	必配	由學校另外配置
5	模擬示波器	1	必配	由學校另外配置
