SG-32 高頻實驗系統

時間:2022-02-18 15:36:42

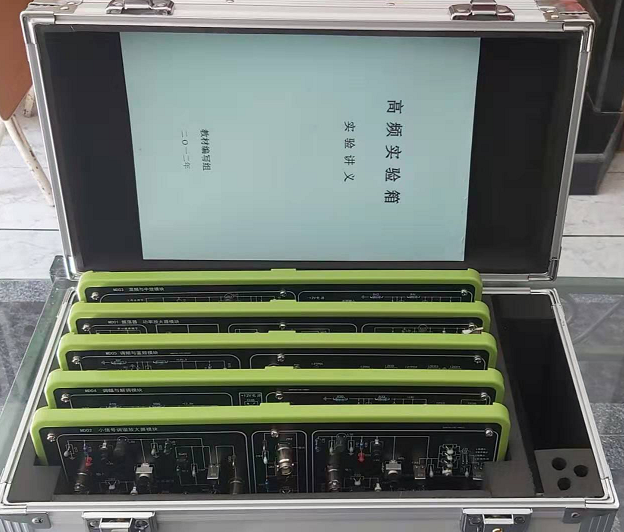

SG-32 高頻實驗系統(圖1)



一、簡介
通信電路與系統符合設計型實驗的要求,電路中涉及頻率參數變化的電感元件、電容元件、電阻元件可插拔、可更換,使頻率有一定的調節范圍,提高系統Q值,使實驗現象更加明顯。設及負載和輸入輸出阻抗匹配的電阻元件可插拔。可插拔獨立成元件庫,方便保管和使用。

系統集成檢波器的檢波拾頭功能,支持掃頻信號源,完成頻率特性測試儀的幅頻特性測試功能,使實驗手法更加方便、實用。使用時通過調節信號的起始頻率可以讀出3dB帶寬的下限頻率,通過調節終止頻率可以讀出3dB帶寬的上限頻率,易于計算帶寬,避免了點頻法測試帶寬的繁瑣。對幅頻特性曲線有直觀的認識。

實驗系統采用獨立模塊化設計,每個模塊由相同大類的實驗電路組成,模塊中的電路全部獨立,有獨立的電源開關控制。方便使用和保存,避免無實驗內容電路損壞。模塊電源輸入端口有濾波電路,防止兩個電路和兩個模塊板之間的信號串?dāng)_。實驗?zāi)K按高頻小信號放大電路、調幅解調與功放電路、頻率調制與鑒頻電路、中放與混頻電路、振蕩器電路五個部分設計五個獨立使用的模塊,獨立供電。

單元實驗板內容為小系統的組合,器件選用上采用大功率的直插元器件,電阻為1/4W金屬膜電阻、電容為耐壓110V的獨石電容、電感為金屬膜色環電感。參數可調范圍大,耐壓值高,不易損壞,更換方便。中周為定制產品,磁芯為鎳鐵芯,不易滑絲和破碎,中周方便手工插換。

   實驗系統配置專用無感螺絲刀。
通信接口采用BNC、測試針共存方式,方便與射頻儀器通信。對不同學校的信號源和示波器都可連接。同時我們提供Q9屏蔽線,使實驗板和信號源、示波器的連接固定,不再使用夾子線,解放了學生的雙手,避免了一些虛夾現象的產生。方便與射頻儀器通信。

二、技術指標
(一)小信號放大器模塊
1、單調諧回路諧振放大器
單調諧回路諧振放大器由信號輸入諧振電路、信號放大電路、LC諧振回路三部分組成,對低至5mV以下的小信號均有很強的放大作用。電路的靜態工作點可調節,回路負載調制實驗節點。靜態工作點、回路負載對幅頻特性的影響均可方便觀測。
中心頻率10.245MHZ,通過調節中周可使中心頻率有8-12MHZ設置,避免實驗報告的重疊。
2、雙調諧回路諧振放大器
雙調諧回路諧振放大器由信號輸入諧振電路、信號放大電路、LC諧振回路一路和LC諧振回路二路、耦合電容四部分組成,對低至5mV以下的小信號均有很強的放大作用。電路的靜態工作點可調節,耦合深度可調節。靜態工作點對幅頻特性的影響均可方便觀測。耦合電容的修改,對幅頻特性曲線的雙峰觀察明顯。
    耦合電容有6P、10P、20P、5-20P可調四種參考值,可觀察到強耦合、臨界耦合、弱耦合三種現象,又可觀察強--臨界—弱的一個變化過程。
中心頻率10.245MHZ,通過調節中周可使中心頻率有8-12MHZ設置,避免實驗報告的重疊。
3、頻率特性測試檢波電路
通過二極管檢波電路把掃頻特性產生的曲線包絡檢波,配合信號發生器的掃頻功能,完成簡易幅頻特性曲線的直接顯示。
4、無源諧振回路測試電路
串聯諧振回路和并聯諧振回路
5、語音輸入電路
通過專用耳機線連接至手機,作為系統實驗時的音頻信號輸入
6、功率放大電路
對系統接收的音頻信號進行放大,并通過喇叭播放。
7、電源輸入與保護電路
12V\3A、-12V\1A\、5V\3A、GND四組獨立電路供電,解決了正轉負電源的功率小問題。電源穩定,紋波小。
電源輸入有濾波電路防止模塊間雜波串?dāng)_。

(二)調幅解調與功放模塊
1、丙類功率放大器
兩類功率放大器由甲放前級和丙類放大后級兩級組成,丙放功率放大器電源為開放式,可對其電流進行測量和改變,易于對其功率的計算。放大器輸入電壓可調。
丙放的集電極加裝音頻變壓器,可進行大信號集電極調幅實驗。
丙放基極可進行基極調幅實驗,集電極調幅、基極調幅均可進行功率放大后,通過天線配置后發射。
丙放電流通過電阻拾取后,可觀測試過壓、欠壓、臨界三狀態,有100、510、1K、0-5k電位器作為負載電阻,輸入信號的幅度、電源電壓、負載大小對電路的影響現象明示。中周可更換插拔。
2、功率信號發射
經丙類功放后,放大信號與發射回路的LC調諧,并通過天線發射。
3、包絡檢波電路
包絡檢波電路實驗加裝了直流負載、交流負載和AGC直流變量輸出,可對檢波的對角失真\負峰切割失真有明顯的觀察。
4、集成乘法器調幅電路
電路由乘法器1496芯片組成,電路通過電位器對輸入直流分量進行控制,使用調制波在DSB和AM間進行轉換,通過邊帶濾波器實現SSB的功能。
5、同步檢波電路
    同步檢波電路由1496芯片組成,對集成調幅輸入的調幅信號進行運算。也可由信號發生器送入不同調制深度的調幅信號。
6、電源輸入與保護電路
12V\3A、-12V\1A\、5V\3A、GND四組獨立電路供電,解決了正轉負電源的功率小問題。電源穩定,紋波小。
電源輸入有濾波電路防止模塊間雜波串?dāng)_。

(三)振蕩器模塊
1、LC振蕩器電路
LC振蕩器的振蕩回路開放,由學生選擇電路形式,有克拉波和西勒兩種。串入和并入LC振蕩回路的電容由學生計算,8-12M-20M備用電容可選,系統提供中心10.245MHZ。有39P、51P、75P、100P固定電容和0-50P可調電容兩組。39P\51P\75P\100P\39P+51P\39P+75P等不用容值的組合。
2、晶體振蕩器電路
14.745MHZ晶體振蕩器為串聯型晶體振蕩器,晶體振蕩器的基極電壓可調節,觀察靜態工作點漂移條件下的頻率穩定及電壓與幅度的關系。
3、電源輸入與保護電路
12V\3A、-12V\1A\、5V\3A、GND四組獨立電路供電,解決了正轉負電源的功率小問題。電源穩定,紋波小。
電源輸入有濾波電路防止模塊間雜波串?dāng)_。

(四)調頻與鑒頻器模塊
1、變?nèi)荻O管調頻電路
變?nèi)荻O管調頻電路有變?nèi)莨芄芗与妷嚎烧{(diào),使電路中心頻率為10.245MHZ。電路的靜態電壓可調,使用輸出波形不失真。調頻信號射極跟隨輸出,提高帶負載能力。
2、相位鑒頻器
乘積型相位鑒頻器采用1496乘法器,輸入端通過LC回路對4.5MHZ選頻,鑒頻波形通過運放輸出。鑒頻特性好,電路穩定。
電容耦合相位鑒頻器。
    電容耦合相位鑒頻器耦合回路的三個電容均可調,鑒頻特性好,電容可調范圍大,實驗現象明顯。
3、鎖相環調頻器
鎖相環調頻采用NE564芯片,VCO的輸出頻率高,波形易調整。通過外圍電路,可對VCO的輸出頻率、輸出幅度進行設置。VCO中心頻率4.5MHZ。
4、鎖相環鑒頻器
鎖相環鑒頻器的頻率設置參數與頻率調制的參數一致。VCO的頻率和幅度均可調節。
5、電源輸入與保護電路
12V\3A、-12V\1A\、5V\3A、GND四組獨立電路供電,解決了正轉負電源的功率小問題。電源穩定,紋波小。
電源輸入有濾波電路防止模塊間雜波串?dāng)_。

(五)中頻放大與混頻模塊
1、中頻放大器
455KHZ中頻放大器由兩級甲放組成,第一級為全信號放大,第二極為L(zhǎng)C選頻放大,兩級之間經陶瓷濾波器濾波,放大信號跟隨輸出。放大增益達百倍以上,輸出幅度可調節,滿足實驗要求。
2、三極管混頻電路
三極管混頻電路主要用于AM調幅波的系統中,10.7MHZ載波與10.245MHZ的AM波進行混頻,并送入中頻455K電路。
混頻特性好,工作點電壓可調節。
3、乘法器混頻電路
1496乘法器混頻電路主要用于FM電路系統電路中,對14.745MHZ和10.245MHZ的FM信號進行混頻,把4.5MHZ中頻信號放中放進行放大。
4、自動增益控制AGC電路
由運放電路組成,主要用于實驗系統的系統實驗部分。

(六)元件庫
電阻元件、電容元件、電感元件、可調電容、可調電阻、三極管元件等組成。開模定制牢固耐用。

三、高頻實驗系統實驗內容
1、基礎實驗
實驗一、單調諧回路諧振放大器實驗
實驗二、雙調諧回路諧振放大器實驗
實驗三、丙類功率放大器實驗
實驗四、集電極AM和集成選頻實驗
實驗五、西勒振蕩器實驗
實驗六、克拉波振蕩器實驗
實驗七、晶體振蕩器實驗
實驗八、乘法器調幅實驗
實驗九、同步檢波實驗
實驗十、基極調幅實驗
實驗十一、包絡檢波實驗
實驗十二、變?nèi)荻O管調頻實驗
實驗十三、相位鑒頻器實驗
實驗十四、鎖相環集成調頻與壓控振蕩器實驗
實驗十五、相位鑒頻器實驗
實驗十六、鎖相環集成鑒頻實驗
實驗十七、電容耦合相位鑒頻器實驗
實驗十八、三極管混頻器實驗
實驗十九、中頻放大器實驗
實驗二十、乘法器混頻實驗

2、設計型實驗
實驗一、單調諧回路諧振放大器實驗(諧振點設置)
實驗二、雙調諧回路諧振放大器實驗(諧振點設置、耦合電容選擇)
實驗三、丙類功率放大器實驗(諧振點設置)
實驗四、西勒振蕩器實驗(可設置)
實驗五、克拉波振蕩器實驗(可設置)

3、綜合實驗
實驗一、調幅收發信機實驗
實驗二、調頻收發信機實驗
