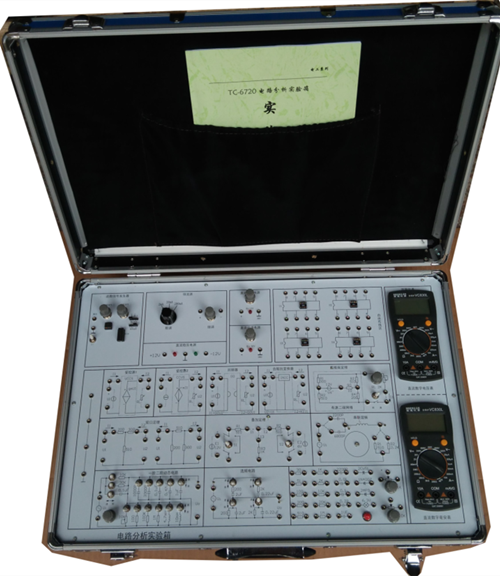

一、電路原理實驗箱主要設置及性能特點
1. 實驗板：母板采用2mm厚印制線路板制成，正面印有元器件圖形符號及相應的連線，反面為印制線路，并焊好相關的元器件等。
2. 直流穩壓電源：提供±12V/0.5A；0～30V/0.5A共三路，其中0～30V電源分0～10V，10～20V，20～30V三檔，每檔均連續可調，每路電源均有短路保護自動恢復功能。
3. 直流恒流源：輸出0～200mA，分2mA、20mA、200mA三檔，每檔均連續可調。
4. 直流數字毫安表：測量范圍0～200mA，量程分2mA、20mA、200mA三檔，直鍵開關切換，三位半數顯，精度0.5級。
5. 實驗電路：一階、二階動態電路，戴維南定理/諾頓定理，基爾霍夫定理/疊加原理，兩路受控源，RLC串聯諧振，二端口網絡/互易定理，二階網絡狀態軌跡的顯示，RC選頻網絡，磁滯回線的觀測/鐵芯互感耦合電路。
6. 提供一組十進制可變電阻(阻值為1kΩ～10kΩ/1W)，一組可變電容（電容值可選0.01uF、0.04uF、0.1uF、0.22uF、0.47uF、1uF、2uF、3uF、4uF、5uF其中一路，耐壓值為63V），一組十進制可變電感（電感值為10mH～100mH）。
7. 元器件：提供金屬膜電阻器、普通二極管、穩壓二極管、發光二極管等。
8. 保護箱：高強度鋁合金保護箱，外形參考尺寸為446mm×336mm×143mm，造型美觀大方。
9. 備有實驗連接線及實驗指導書等。
10. 交、直流儀表
*交直流兩用電壓表：LCD液晶屏顯示、量程自動切換 -400V ～ +400V，帶保護電路。
*交直流兩用電流表：LCD液晶屏顯示、量程自動切換 0～5A，帶保護電路。
二、電路原理實驗箱實驗內容
1.疊加原理的驗證；
2.基爾霍夫定律的驗證；
3.戴維南定理的驗證；
4.諾頓定理的驗證；
5.二端口網絡測試；
6.互易定理的驗證；
7.磁滯回線的觀測；
8.鐵芯互感耦合電路；
9.R、C文氏橋選頻網絡特性測試；
10.R、C雙T選頻網絡特性測試；
11.受控源VCVS、VCCS、CCVS、CCCS的實驗研究；
12.R、L、C串聯諧振電路的研究；
13.R、C一階電路的響應測試；
14.二階動態電路的響應測試；
15.二階網絡狀態軌跡的顯示。
