SG-A2模擬電路實驗箱

時間:2022-02-18 15:44:17

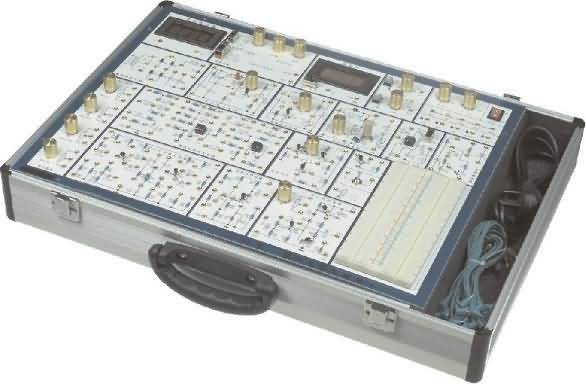

SG-A2模擬電路實驗箱



產品信息:
模擬電路實驗箱是以《高等工業學校電子技術基礎課程教學基本要求》中確定的教學實驗要求為基礎,包括了《模擬電子技術基礎》課程全部實驗內容,是專為各大專院校、中等專業學校和電大、職大等學生學習電子技術、電子線路等課程開發的最新型實驗室設備。

一、模擬電路實驗箱主要特點:
實驗箱中的實驗電路采用單元電路方式設計,單元電路即基本實驗電路,再外接其他元件為該電路參數,或與其他的單元電路組合,完成不同的實驗要求。每個實驗的電路原理圖都印刷在實驗板表面,學生可按照各個實驗的原理圖自已搭建電路, 既培養了學生的獨立思維能力及動手能力,也增強了該實驗箱的適用性、擴展性。大部分元器件安裝在實驗板正面,增加了學生的感性認識;采用鎖緊式鍍金插孔將實驗連線引出,連接可靠,維修方便、簡捷;實驗箱由一體型鉛合金型材制成,箱體牢固可靠,不變形,重量輕,絕緣安全性能好,開關箱蓋方便可靠,外型美觀,造型氣派。

二、模擬電路實驗箱組成:
①電源: 輸入:AC 220V±10%,50HZ
輸出:※DC:+5V,DC I≥1A
※DC:±12V,DC I≥0.2A
※DC:-5V~-12V可調, I≥0.2A
※DC:+5V~+27V可調,DC I≥0.2A
以上各路輸出均有過流保護,自動恢復功能
※AC V:7.5V×2;AC I≥0.15A
②直流電壓源:
雙路-0.5V~+0.5V;-5V~+5V兩檔連續可調.
③函數發生器: 輸出頻率:2HZ~90KHZ,分四檔
可輸出 方波: 0~20V 三角波:0~15V 正弦波:0~10V
④數字式頻率計(0~300KHZ)和直流電壓表(0~30V)
⑤分立元件電路:整流、濾波和穩壓電路;單級放大電路;兩級阻容耦合放大電 路;負反饋放大電路;射極跟隨器;差動放大電路;互補對稱 功放電路;場效應管電路;可控硅電路;電位器組;電阻、電容和二、三極管等組成。
⑥集成模擬電路
兩個獨立的運算放大器(741);集成功放(LM386)
⑦SG-A2帶二塊面包板,可供擴展用。

三、模擬電路實驗箱實驗項目
1.單級放大電路
2.兩級放大電路
3.負反饋放大電路
4.射極跟隨器
5.差動放大電路
6.比例求和運算電路
7.積分與微分電路
8.波形發生電路
9.有源濾波器
10.電壓比較器
11.IC電路RC正弦波振蕩器
12.集成功率放大器
13.整流濾波與并聯穩壓電路
14.串聯穩壓電路
15.集成穩壓器
16.RC正弦波振蕩器
17.LC振蕩器及選頻放大器
18.電流/電壓轉換電路
19.電壓/頻率轉換電路
20.互補對稱功率放大器
21.波形變換電路
22.場效應管實驗
23.可控硅實驗電路
附加:面包板擴展區
