產品信息:

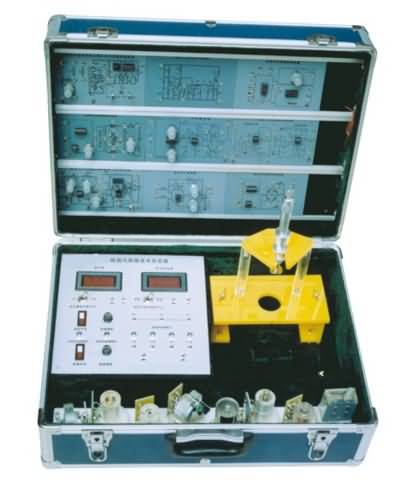

檢測與轉換技術實驗臺(箱)主要用于各大、中專院校開設的“自動檢測技術”、“傳感器原理與技術”、“非電量電測技術”、“工業自動化儀表與控制”、“機械量電則”等課程的實驗需要。
一、顯示儀表要求:
1、數字式電壓表:3位半顯示,量程±2V、±20V,輸入阻抗100KΩ,精度1%。
2、數字式頻率/轉速表:由四位數碼管,2只發光管及頻率/轉速切換開關組成,頻率表量程2K2-500KHz,輸入阻抗100KΩ,精度1%。
發光管不亮×106,下發光管亮×103,上發光管亮×106。
振蕩器要求:
1、低頻振蕩器:1-30Hz輸出連續可調,Vp-p值20V,最大輸出電流0.5A。
2、差動放大器:通頻帶0-10KHz,可接成同相、反相,差動結構,增益為1-150倍的直流放大器。
3、四組直流穩壓電源:±5V、±15V,有短路保護功能。
4、數字式電壓表:量程0-20V分別為±2V至±20V3位半顯示,輸入阻抗大,精度1%。
5、頻率/轉速表,頻率測量范圍1-9999Hz轉速測量范圍1-9999RPM。
數據采集卡及處理軟件
數據采集工作12位AD轉換、RS232接口,分辨率由1/22048,采樣周期1m-100ms,采樣速度可選擇,即可單次采樣亦能連續采樣。提供的處理軟件有良好的計算機界面,可以進行實驗編輯、數據采集、特性曲線的分析、比較、文件存取、打印等。
二、傳感器技術實驗箱主要技術參數:
輸入電源 AC220V 50Hz
直流電源 ±5V ±15V
穩壓系數 ±1%
電壓紋波 ≤10mV
非線性誤差 ≤5%
測量精度 ≤1%
功耗 100VA
輸出電流 1A
三、傳感器技術實驗箱實驗項目:
9種傳感器實驗內容如下:(帶*為實驗為思考實驗)
實驗一 電阻式傳感器的單臂電橋性能實驗
實驗二 電阻式傳感器的半橋性能實驗
實驗三 電阻式傳感器的全橋性能實驗
實驗四 電阻式傳感器的單臂、半橋和全橋的比較實驗
* 實驗五 電阻式傳感器的振動實驗
* 實驗六 電阻式傳感器的電子秤實驗
實驗七 變面積式電容傳感器特性實驗
實驗八 差動式電容傳感器特性實驗
* 實驗九 電容傳感器的振動實驗
* 實驗十 電容傳感器的電子秤實驗
實驗十一 差動變壓器的特性實驗
實驗十二 自感式差動變壓器的特性實驗
* 實驗十三 差動變壓器的振動實驗
* 實驗十四 差動變壓器的電子秤實驗
實驗十五 光電式傳感器的轉速測量實驗
實驗十六 光電式傳感器的旋轉方向測量實驗
實驗十七 接近式霍爾傳感器實驗
實驗十八 霍爾傳感器的轉速測量實驗
實驗十九 渦流傳感器的位移特性實驗
實驗二十 被測體材質對渦流傳感器特性的影響實驗
* 實驗二十一 渦流式傳感器的振動實驗
實驗二十二 渦流式傳感器的轉速測量實驗
實驗二十三 溫度傳感器及溫度控制實驗(AD590)
實驗二十四 溫度傳感器溫度特性實驗(AD590)
實驗二十五 磁電式傳感器的特性實驗
實驗二十六 磁電式傳感器的轉速測量實驗
實驗二十七 磁電式傳感器的應用實驗
實驗二十八 壓電加速度式傳感器的特性實驗
實驗二十九 光纖傳感器的位移特性實驗
實驗三十 光纖傳感器的振動實驗
實驗三十一 光纖傳感器的轉速測量實驗
實驗三十二 壓阻式壓力傳感器的特性實驗
* 實驗三十三 壓阻式壓力傳感器的差壓測量實驗
