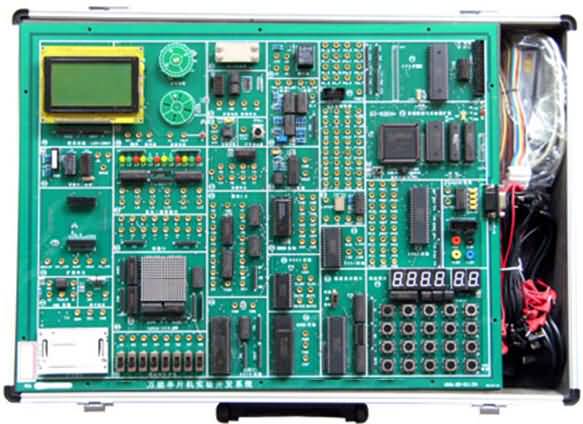

一、萬能單片機實驗開發系統簡介
本系統是《MCS-51單片機原理與接口》《單片機控制技術》《自動化控制》《EDA》等課程教學的最佳配套實驗設備。以小系統、多功能、易擴展為設計思想,主板以《SG-51系列單片機實驗指導書》基礎實驗為主,增加地址總線、數據總線、控制總線引出和擴展單元(區),這樣學校可以從需要出發,選配各種擴展模塊,為各類院校的教學實驗、課程設計、畢業設計提供了良好的實驗開發環境,也是科研、開發工作者的得力助手。
二、萬能單片機實驗開發系統組成:
·硬件:
(1)開發系統組成:單片機仿真接口(仿真器外接),用戶CPU(AT89S52),系統控制芯片(1032),64K程序存儲器(w27c512),64K數據存儲器(61256x2),開放式4*6鍵盤電路,開放式6位動態數碼管顯示電路,配有串口或USB通信方式,出廠配置為串口。
(2)輸入/ 輸出:128*64 LCD圖文電路(或字符式1602 LCD),單脈沖發生器,8MH時鐘分頻,8位開關邏輯電平輸入/ 輸出電路,排針∕鎖緊孔轉接口、16*16 LED點陣電路,音頻功放,0~5V可調模擬量,PWM電路、射極跟隨器,ISP在線下載接口,打印口,用戶串行接口。
(3)常用接口芯片:RS232/485、74LS273、74LS244、8279、0832、0809、8253、8250、8251、8255、等;
(4)控制對象:喇叭、溫度18B20、IC卡讀寫、蜂鳴器、小型直流電機、步進電機、壓力傳感器、繼電器等;
(5)擴展單元接口:提供總線接口,可自行擴展設計或選配我公司各種擴展模塊。
(6)可選配邏輯分析儀;
·軟件:
系統配置2000/xp等操作平臺的單片機仿真調試軟件,支持匯編、C51語言編譯、調試;單片機在線下載軟件等。
·電源:
系統內置高性能直流穩壓電源。
·機箱:
系統配置輕便鋁合金箱子作為實驗儀機箱。
三、萬能單片機實驗開發系統主要特點
(1)仿真器外接:仿真器和實驗系統分開,實驗系統只留仿真器接口,仿真器可單獨使用。仿真器外接,配有Keil-c仿真器K51U或其它型號仿真器。
(2)仿真C8051F 單片機(SOC):選配DJ-C8051F 仿真系統,可對嵌入式系統C8051F 單片機(SOC)實驗、開發的。
(3)支持EDA開發:通過選配EDA擴展卡,實現EDA和單片機兩合一,可分別控制實驗電路。
(4)實驗開放性:實驗電路單元盡可能****開放,如開放式鍵盤, 開放式顯示器,開放式串口等,為適應多種方式實驗提供可能。
(5)二次開發:系統將地址總線、數據總線、控制總線全部引出,主機板留有擴展單元,通過單片機仿真器調試用戶系統。
(6)在線下載:在線編程自動識別,無需開關切換,不需編程器,可直接燒錄AT89S5X單片機。
(7)二種工作方式:一是聯PC機運行,在與上位軟件聯機的狀態下,實現各種調試和行運的操作;二是脫機運行,系統配有管理監控,在無仿真器狀態下,系統自動切換到脫機管理狀態,用戶可輕松調用EPROM中的實驗程序完成實驗。
另配有Labview虛擬儀器實驗例程
四、萬能單片機實驗開發系統實驗項目
(一)軟件實驗
(1)清零程序;
(2)拆字程序;
(3)拼字程序;
(4)數據區傳送子程序;
(5)數據排序實驗;
(6)查找相同數據個數;
(7)無符號雙字節快速乘法子程序;
(8)多分支程序;
(9)脈沖計數實驗;
(10)電腦時鐘實驗。
(二)硬件實驗
(1)P1口亮燈實驗;
(2)P1口轉彎燈實驗;
(3)P3.3口輸入,P1口輸出實驗;
(4)工業順序控制實驗;
(5)8255 A、B、C口輸出方波實驗;
(6)8255 PA口控制PB口;
(7)8255控制交通燈;
(8)簡單I/O擴展實驗;
(9)A/D0809轉換實驗;
(10)D/A0832轉換實驗;
(11)8279鍵盤顯示實驗;
(12)通用打印機實驗;(打印機選配☆)
(13)微型打印機打印字符、曲線、漢字實驗;(打印機選配☆)
(14)I2C儲存卡讀寫實驗;
(15)繼電器控制實驗;
(16)步進電機控制;
(17)8253方波實驗;
(18)小直流電機調速實驗;
(19)16*16 LED點陣顯示實驗;
(20)128*64 LCD液晶顯示實驗;
(21)8250可編程異步通訊接口實驗(自發自收);
(22)8251可編程通訊接口實驗(與PC機);
(23)單片機RS232/485串行發送實驗(雙機通訊);
(24)單片機RS232/485串行接收實驗(雙機通訊);
(25)DS18B20單總線溫度測量實驗
(26)壓力實驗;
(27)PWM實驗
(28)射極跟隨器
(三)擴展卡實驗(選配)☆
(1)POD1擴展卡主持以下實驗:
·看門狗實驗
·紅外線遙控收發實驗
·165并轉串
·164串轉并
·查詢式鍵盤
(2)POD2擴展卡主持以下實驗:
·LM331 V/F、F/V實驗
·138譯碼
(3)POD3擴展卡主持以下實驗:
·串行EEPROM 93C46讀寫實驗
·I2C AT24C02讀寫實驗
·TLC549串行A/D轉換實驗
·TLC5615 10位D/A串行轉換實驗
·PCF8563 I²C日歷時鐘實驗
(4)POD4擴展卡主持以下實驗:
·ISD1420 語音錄放
(5)POD5擴展卡:
·40芯鎖緊大孔引出,擴展主板以外接口芯片用。
(6)POD1032擴展卡:
·主持Lattice公司:ISP1032E芯片實驗開發。
(7)POD1C3擴展卡:
·主持Atera公司:EP1C3T144芯片實驗開發。
(8)POD1C6擴展卡:
·主持Atera公司:EP1C6T144芯片實驗開發。
(9)CAN卡:CAN總線通訊接口實驗
(10)以太網卡:以太網TCP/IP協議接口實驗
(11)USB2.0卡:USB2.0通訊接口實驗。
說明:實驗項目打“☆”號為選配實驗。
