一、概述

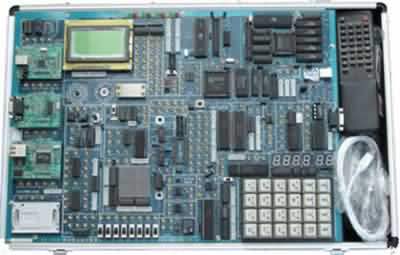

SG-52H/52H+增強型單片機實驗開發系統是《MCS-51單片機原理與接口》《單片機控制技術》《自動化控制》等課程教學的最佳配套實驗設備。SG-52H+在SG-52H的基礎上增加了新型實用接口電路(如紅外線收發、多種總線開發、網絡通信等),可選配邏輯分析儀,為各類院校的教學實驗、課程設計、畢業設計提供了良好的實驗開發環境,也可作為科研、開發工作者的得力助手。
二、系統組成:
硬件:
(1)仿真器與單片機系統擴展:51/96單片機仿真器,用戶CPU(AT89S52),64K程序存儲器,64K數據存儲器,開放式4*6鍵盤電路,開放式6位動態數碼管顯示電路,配有串口或USB通信方式,出廠配置為串口。
(2)輸入/輸出:128*64LCD圖文電路(或字符式1602LCD),16*16LED點陣電路,開關邏輯電平輸入/輸出電路,8MHZ時鐘與分頻,單脈沖發生器,ISP在線下載接口。
(3)常用接口芯片:8250、8251、8253、8255、8279、0809、0832、74LS273、74LS244、RS232/485等;
(4)控制對象:小型直流電機、步進電機、溫度、壓力、繼電器、電子音響喇叭、IC卡讀寫等;
*(5)新型實用接口電路:數字溫度18B20、串行DA(TL5615)、串行AD(TL549)、I2C日歷鐘(PCF8563)、紅外線遙控收發、USB2.0總線接口isp1581、CAN總線控制器SJA1000、CAN總線收發器TJA1050T、網絡芯片RTL8019AS等。
(6)可選配邏輯分析儀;
(7).選配上本公司的無線下載模塊就能實驗無線下載調試,還可進行無線實驗,藍牙實驗
軟件:
系統配置Win98/2000/xp等操作平臺的單片機仿真調試軟件,支持匯編、C51語言編譯、調試,單片機在線下載軟件等。
電源:
系統內置高性能直流穩壓電源。
機箱:
系統配置輕便鋁合金箱子作為實驗箱機箱。
三、主要特點:
(1)高性能仿真器:實驗箱內置YL-208型51/96通用單片機仿真器,64K數據空間、64K程序空間全部開放,不占用CPU資源,采用雙CPU模式,仿真CPU和實驗CPU獨立運行,軟件提供單步、斷點、暫停、全速運行等調試功能。
(2)實驗開放性:實驗電路單元盡可能獨立開放,如開放式鍵盤,開放式顯示器,開放式串口等,為適應多種方式實驗提供可能。
(3)二次開發:主機板留有系統總線接口,通過單片機仿真器調試用戶系統。
(4)在線下載:不需編程器,可直接燒錄AT89S5X單片機。
(5)二種工作方式:一是聯PC機運行,在與上位軟件聯機的狀態下,實現各種調試和運行的操作;
二是脫機運行,系統配有管理監控,在無仿真器狀態下,系統自動切換到脫機管理狀態,用戶可輕松調用EPROM中的實驗程序完成實驗。
四、實驗項目:
(一)軟件實驗
(1)清零程序;
(2)拆字程序;
(3)拼字程序;
(4)數據區傳送子程序;
(5)數據排序實驗;
(6)查找相同數據個數;
(7)無符號雙字節快速乘法子程序;
(8)多分支程序;
(9)脈沖計數實驗;
(10)電腦時鐘實驗。
(二)硬件實驗
(1)P1口亮燈實驗;
(2)P1口轉彎燈實驗;
(3)P3.3口輸入,P1口輸出實驗;
(4)工業順序控制實驗;
(5)8255A、B、C口輸出方波實驗;
(6)8255PA口控制PB口;
(7)8255控制交通燈;
(8)簡單I/O擴展實驗;
(9)A/D0809轉換實驗;
(10)D/A0832轉換實驗;
(11)8279鍵盤顯示實驗;
(12)通用打印機實驗;☆
(13)微型打印機打印字符、曲線、漢字實驗;☆
(14)日歷時鐘DS12887控制實驗;☆
(15)I2C儲存卡讀寫實驗;
(16)語音芯片ISD1420控制實驗(錄音);☆
(17)語音芯片ISD1420控制實驗(放音);☆
(18)繼電器控制實驗;
(19)步進電機控制;
(20)8253方波實驗;
(21)小直流電機調速實驗;
(22)16*16LED點陣顯示實驗;
(23)128*64LCD液晶顯示實驗;
(24)8250可編程異步通訊接口實驗(自發自收);
(25)8251可編程通訊接口實驗(與PC機);
(26)單片機RS232/485串行發送實驗(雙機通訊);
(27)單片機RS232/485串行接收實驗(雙機通訊);
(28)溫度壓力實驗;
*(29)CAN總線通訊接口實驗;☆
*(30)以太網TCP/IP協議接口實驗;☆
*(31)USB2.0通訊接口實驗。
*(32)DS18B20單總線溫度測量實驗
*(33)紅外線遙控收發實驗
*(34)TLC549串行A/D轉換實驗
*(35)TLC561510位D/A串行轉換實驗
*(36)PCF8563I²C日歷時鐘實驗
* (37)全向云臺控制實驗☆
(38)基于調制信號的光通信實驗☆
說明:“*”只支持SG-52H+機型,其余SG-52H、52H+相同。
實驗項目打“☆”號為選配擴展卡實驗。
