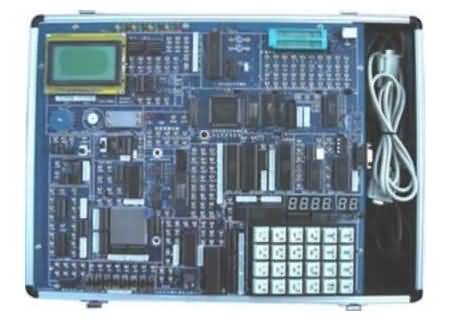

一、實驗箱組成:
硬件:
(1)微機系統擴展:8088CPU,64K監控程序存儲器,64K用戶程序和數據存儲器,64K實驗程序存儲器,開放式4*6鍵盤電路,開放式6位動態數碼管顯示電路,配有串口或USB通信方式,出廠配置為串口。
(2)輸入/輸出:128*64LCD圖文電路(或字符式1602LCD),16*16LED點陣電路,開關邏輯電平輸入/輸出,8MHZ時鐘與分頻,單脈沖發生器。
(3)常用接口芯片:8250、8251、8253、8255、8279、0809、0832、74LS273、74LS244、8237、8259、RS232等;
(4)控制對象:小型直流電機、步進電機、溫度、壓力、繼電器、電子音響喇叭等;
軟件:
系統配置Win98/2000/xp等操作平臺的微機仿真調試軟件,支持匯編、C語言編譯、調試。
電源:
系統內置高性能直流穩壓電源。
機箱:
系統配置輕便鋁合金箱子作為實驗箱。
二、主要特點:
(1)二種工作方式:一是聯PC機運行,在與上位軟件聯機的狀態下,實現各種調試和行運的操作;
(2)脫機運行,實驗系統自帶鍵盤、顯示電路和監控管理程序,在無PC機的情況下,同樣可以通過內存讀寫、單步、斷點、全速等方法調試實驗程序。
(3)實驗開放性:實驗電路單元盡可能獨立開放,如開放式鍵盤,開放式顯示器,開放式串口等,為適應多種方式實驗提供可能。
(4)二次開發:主機板留有系統總線接口,可開發用戶系統。
三、實驗項目:
軟件實驗:
(1)二進制多位加法實驗
(2)二進制轉換為BCD碼實驗
(3)BCD碼轉換為二進制碼
(4)十進制數的BCD碼相減運算
(5)內存清零實驗
(6)數碼顯示實驗
(7)求最大數和最小數
(8)數據塊傳送實驗
(9)分支程序設計。
硬件實驗:
(1)A/D轉換實驗
(2)D/A轉換實驗(一)
(3)D/A轉換實驗(二)
(4)8255A并行口實驗(一)
(5)8255A并行口實驗(二)
(6)定時器/計數器實驗
(7)8259單級中斷控制器實驗
(8)串行口發送實驗(雙機通訊)
(9)串行口接收實驗(雙機通訊)
(10)小直流電機調速實驗;
(11)步進電機控制
(12)繼電器控制
(13)存貯器讀寫實驗
(14)電子琴實驗
(15)簡單I/O口擴展實驗
(16)8251可編程通訊接口和PC機通訊
(17)16*16LED點陣顯示實驗
(18)128*64LCD液晶顯示實驗
(19)8237DMA傳送實驗
(20)8250可編程異步通訊接口實驗
(21)8279鍵盤顯示實驗
(22)溫度控制實驗
(23)壓力測量實驗
