SG-SD1數字電路學習機

時間:2022-02-19 11:42:48

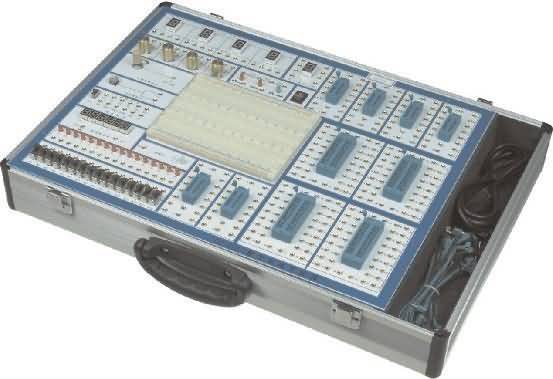

SG-SD1數字電路學習機



產品介紹:
數字電路實驗箱設計豪華氣派,主機提供了多種信號源;鎖緊插座;臺灣產面包板;正面印刷字符連線,反面按裝元器件,所有信號源、頻率計等電路全部由CPLD芯片和雙面板構成,所有器件均選用上等優質產品,使整機的品質得到提高。由于正面沒有任何元件,從而能有效的降低和避免人為損壞的可能。本機特點:使用方便,耐用,實驗項目靈活,可方便完成數字模擬各類實驗。本學習機適用于高等院校及各類職業技術學校的電子技術類教學。

系統組成:
(1)電源 :交流輸入:220V±10% ,50HZ
直流輸出:±12V/0.2A 、 5V/2A
(2)手動單脈沖電路2組:每組可同時輸出正負兩個脈沖,脈沖幅值為TTL電平。
(3)連續脈沖,輸出均為TTL電平:
固定頻率脈沖源7路:1HZ、10HZ、100HZ、1KHZ、10KHZ、100KHZ、1MHZ;
(4)六位高精度數字頻率計 , 測量范圍:0-9.9999MHZ 誤差<1HZ(由CPLD芯片設計)
(5)邏輯電平的輸入與顯示:
A、十六位獨立邏輯電平開關:可輸出“0”、“1”電平(為正邏輯)。
B、十六位由紅色及綠色LED及驅動電路組成的邏輯電平顯示電路。
(6)數碼管顯示:6位由八段LED數碼管組成的BCD碼譯碼顯示電路;
(7)時序發生器及啟??刂齐娐贰?br style="margin: 0px; padding: 0px; list-style: none;" /> (8)臺灣產面包板二塊(1600孔)
(9)20芯鎖緊插座2只,40芯鎖緊插座2只,16芯鎖緊插座4只。
(10)各阻值電位器2只。 ☆推薦實驗項目
1.TTL集成邏輯門的參數測試與使用
2.CMOS集成邏輯門的測試
3.門電路的邏輯功能實驗
4.常用組合邏輯功能器件的測試
5.?dāng)?shù)據選擇器及其應用
6.血型關系檢測電路和表決電路
7.RS觸發器的功能與測試
8.JK觸發器邏輯功能及主要參數測試
9.移位寄存器的功能測試
10.十進制計數器(CMOS)
11.異步計數器
12.同步計數器
13.計數、譯碼、顯示電路實驗
14.555集成定時器及應用
15.序列檢測器
16.?dāng)?shù)-模轉換器
17.追隨比較型A/D轉換電路
18.人工控制交通燈控制器
19.汽車尾燈控制電路
20.?dāng)?shù)字鐘電路的設計
21. 時序電路測試及研究
22. 波形產生及單穩態觸發器
23. A/D 轉換電路
24. D/A轉換電路
