SG-WX21維修電工實訓網孔板(可定制)

時間:2022-03-01 15:59:14

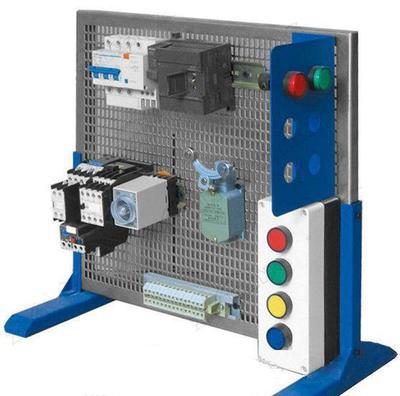

SG-WX21維修電工實訓網孔板(可定制)(圖1)



SG-WX21維修電工實訓網孔板吸收了國內國外先進教學儀器的優點,充分考慮了實驗室的現狀和未來的發展趨勢,從性能上和結構上進行了創新,布局合理,使用方便靈活。對實驗中所涉及的電源、儀器儀表采取可靠保護,同時設置了可靠的人身安全保護體系,該實驗裝置上裝有實訓操作網板,網板采用活動結構,可取下安裝,裝上布線調試。使用方便、安全可靠。能滿足學生對電器的安裝、接線工藝、電路分析、熟悉機械電氣控制線路的實驗、故障分析等技能訓練的需要,是各大中專院校職業院校實驗實訓室建設的選擇。

一、技術參數:
1、外型尺寸:700x600x400 mm
2、鐵質噴塑結構

二、實訓項目:
1、照明電路安裝
2、單相電度表安裝
3、觸摸延時路燈電路安裝
4、雙控樓梯燈電路安裝
5、接觸器點動電路連接
6.   自鎖正轉控制電路
7、接觸器聯鎖電動機正、反轉電路連接
8、按鈕聯鎖的正、反轉控制電路連接
9、接觸器和按鈕雙重聯鎖、反轉控制
10
接觸器切換的Y/△啟動按鈕控制電路的連接
11、時間繼電器切換的Y/△啟動控制電路連接
12.三相異步電動機的兩地控制電路

三、維修電工實訓網孔板配置清單:

序號 名稱 型號 數量
1 實訓網板 鐵質噴塑   1
2 使用說明書   1
3 交流接觸器 CJX2-0910 380V 3
4 輔助觸頭 F4-22 3
5 時間繼電器 ST3P 380V 1
6 熱繼電器 JR36-20 1
7 按鈕開關盒3位   2
8 端子排   2
9 燈座   1
10 墻壁開關   2
11 觸摸開關   1
12 白熾燈泡 220V 1
13 180瓦三相異步電動機   1
14 低壓斷路器 DZ47-63 3P 1
15 熔斷器 RT18-32 3P 2
16 單相電度表 電子式   1
17 明盒   3
18 塑料卡子   30
19 螺絲   30
20 C型導軌   1
21 家用漏電開關 DZ18L-20 1
