SG-WX104安全用電實訓臺

時間:2022-03-01 16:01:32

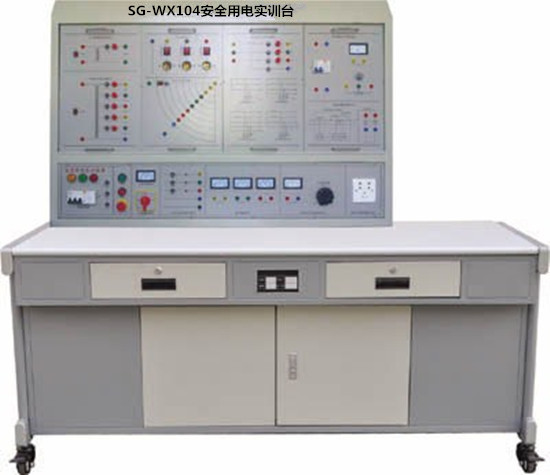

SG-WX104安全用電實訓臺

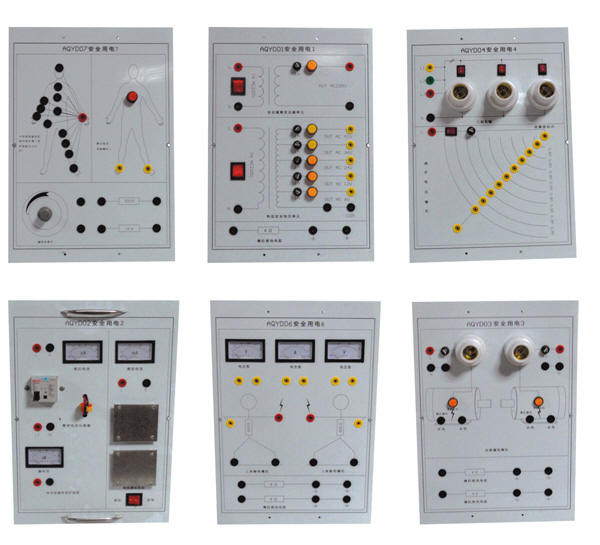

SG-WX104安全用電實訓臺(圖2)


一、設備概述:
SG-WX104型安全用電實訓臺適用于《電氣安全工程》、《安全用電》、《電工作業》、《電工技術》、《電力工程概論》等課程教學實訓。學員可通過實訓教學,熟悉各種電氣事故的原因和預防電氣事故的實用操作措施,從而使學員了解電氣事故、重視電氣事故、提高現場預防事故和解決電氣事故的能力。

SG-WX104型安全用電實訓臺,同時使學生學習電網的多種連接方式、多種常用的線路保護方式,比如直接接觸電擊防護、間接接觸電擊保護、以及安全設備選擇。

SG-WX104型安全用電實訓臺,采用臺式模塊化(掛板)結構,可擴展性強。教學模型均安裝在掛板上,使實訓元件更加直觀,方便學員學習掌握。

二、設備特點
1、多重、可靠、全面的安全保護
電源總開關采用可靠性漏電保護斷路器,一旦漏電能在0.1秒內切斷電源;二是實驗臺采用三相五線制電源,實驗臺金屬外殼安裝專用接線端子,保證設備可靠接地;三是采用無觸及性實驗插座,完全避免了無意識觸電。

2、完善的硬件配置:
實訓臺所需各種電源、儀表、負載、電子元件、電路模塊等有機結地合在一起,配套齊全。電氣控制線路或電子線路元件都裝在作為掛板的安裝板上,操作方便、更換便捷,可擴展其它功能或開發新實驗。

3、設備擴展方便:模塊式結構,掛箱更換方便,便于組織各種實訓項目、方便升級。

4、設備的可靠性:元件連接在端子,學生從端子上插線或接線,訓練學生理論聯系實際的基本技能。

5、可進行電工實訓項目教學法的各種項目。

三、技術性能
1、工作電源:三相五線,AC380V±10%,50HZ
2、功率:Pmax小于300W
3、環境溫度:-30℃-40℃;相對濕度:≤90%
4、重量: 80kg
5、外形尺寸:1700mm×750mm×1500mm

四、安全用電實訓臺實驗項目
兆歐表的使用
接地電阻測試儀的使用
電流感知實驗
模擬人體阻抗實驗
模擬人體跨步電壓觸電實驗
IT系統絕緣監視模擬實驗
特低安全電壓的認識實驗
安全隔離變壓器的認識及安全原理實驗
電網IT系統模擬實驗
電網TT系統模擬實驗
TN系統模擬實驗
TN系統電網設備接地部分設備接零危害模擬
TN系統零線斷線與設備漏電模擬
TN系統零線斷線與不平衡負荷模擬
等電位連接模擬實驗
漏電保護器原理模擬實驗
安全標志牌的認識實驗

五、配置清單

序號 名稱 規格型號 數量 備注
1 安全用電實訓裝置 金屬臺+木質臺面+電源控制+實訓面板 1臺/臺
2 安全用電掛箱1 安全變壓器單元、特地安全電壓單元 1只/臺
3 安全用電掛箱2 電流型漏電保護實驗、電流感知 1只/臺
4 安全用電掛箱3 設備漏電模擬 1只/臺
5 安全用電掛箱4 三相負載、跨步電壓 1只/臺
6 安全用電掛箱5 電網三種接線方式模擬 1只/臺
7 安全用電掛箱6 人體觸電模擬 1只/臺
8 安全用電掛箱7 跨步電壓模擬、人體不同電流途徑的傷害 1只/臺
9 指針式萬用表 MF47 1只/臺
10 測電筆   1支/臺
11 兆歐表 ZC25-4, 0~1000兆歐 1只/臺
12 接地電阻測試儀 10Ω×0.1-×1-×10,ZC29B-1(或者ZC29B-2) 1套/教室
13 急救橡皮模擬人   1套/教室 選配
14 電工常用工具 絕緣棒、絕緣夾鉗、高壓驗電器、腳扣
登高板、安全腰帶
1套/教室 選配
15 實驗指導書   2本/臺
