測試儀測量帶的張力

時間:2024-01-11 10:33:20

測試儀測量帶的張力


大致步驟:在這個實驗中,你將繼續上個實驗安裝V帶傳動,并用張力測試儀將帶的張力調整到允許值范圍。完成后可開啟電機運行。

1.   繼續上個實驗,V帶傳動應已校準,且?guī)л^張的裝配在帶輪上,如果不是這樣,重
復上兩個實驗
2.   執行下列安全檢查
● 佩戴防護眼鏡
● 穿著合身的衣服(不可穿較寬松的)
● 項鏈,手表,戒指、領帶等飾品必須摘下
● 將長發盤起或置于帽子中
● 穿厚底鞋
● 穿短袖衣服,或?qū)㈤L袖挽起來
● 地面不可潮濕

3.    將電機控制箱的安全開關上鎖
4.    使用米尺(鋼板尺)測量帶的跨距并記錄,如圖55所示
帶跨距______________________(mm)

5.     計算帶的彎曲量
彎曲量______________________(mm)
6.     執行下列步驟,使用張力測試儀測量帶的張力

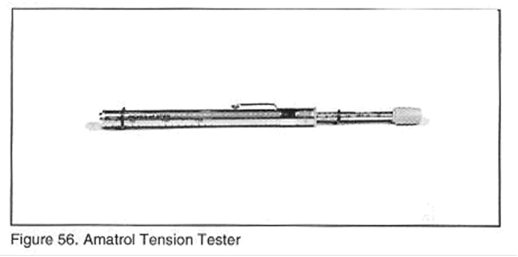

A.    找到張力測試儀,如圖56所示;

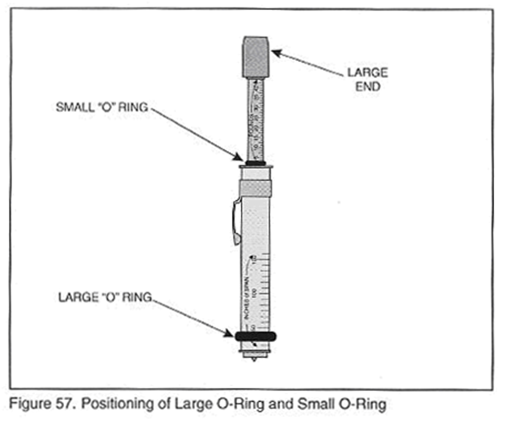

B.   將張力測試儀上的大O型環調節到帶跨距的數值(步驟4的計算結果),如圖57
所示;

C.    將小O型環調節到標尺的0點,如圖57所示;

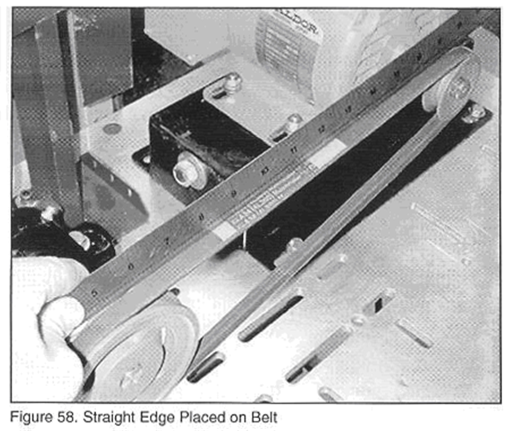

D.    放置米尺在帶上,其棱邊應放在帶的上方,如圖58所示;

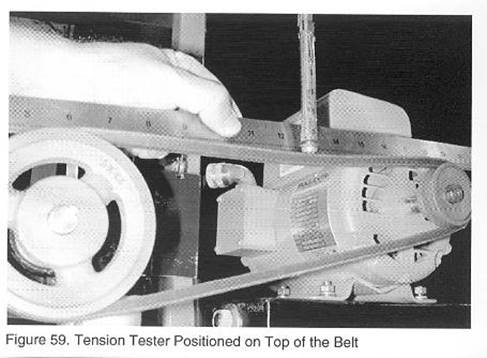

E.    再將張力測試儀放置在帶的跨距中心,并且使之與帶垂直,如圖59所示;

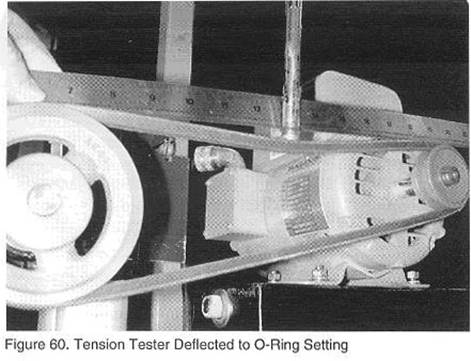

F.     在張力測試儀上施加一個向下的力,令帶產生一定的偏移,使得大O型環與米尺
的下邊緣平齊,如圖60所示;

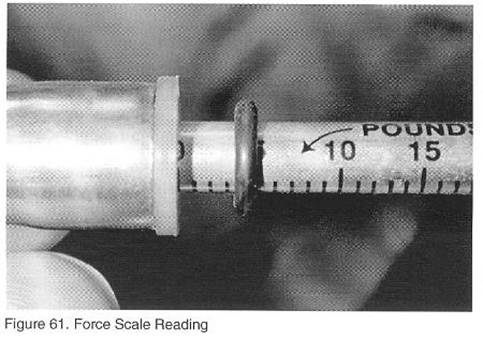

G.    將張力測試儀從帶上取下并且讀出力刻度線上的讀數,如圖61所示;
力的讀數______________________(.N)

H.   將實際力的讀數和原來的計算值進行比較,如果讀數在計算值范圍之內,說明帶的
張力已經調好,否則必須重新檢查帶的張力;

7.    執行下列步驟調整帶的張力
A.   稍微擰松電機可調支撐座上的鎖定螺母;
B.   使用扳手逆時針旋轉螺母,導螺桿帶動電機移動;
C.   重新擰緊鎖定螺母;
D.   重復步驟A~C直到張力調整到允許值范圍。

8.    帶張力調整完畢后,用手壓一下帶,感覺一下帶滿足正確張緊力時的狀態
9.    為裝置設置安全保護措施
10. 確認帶式制動器加載力的刻度調到0的位置
11. 按照電機開啟步驟開啟電機

12. 讓電機持續運行大約1分鐘

13. 關閉電機
14. 將安全開關鎖定
15. 重復步驟6重新檢測帶的張力,并且記錄下讀數
力的讀數______________________(.N)
    重新測量后有可能會發現帶的張力有所減少,如該值少于允許值范圍,調整張力,使其
增加到允許值范圍。
注意:在調整張力前必須松開電機可調支撐座的鎖定螺母,張力調整完畢后將其擰緊。
當帶的張力調整正確后,V帶傳動系統的安裝就完成了,V帶每隔24-48小時后要重新
檢查并調整張緊力。將所搭裝置放在工作臺上直接進入下一實驗。
