執 行 機 構 | |||||
名稱 | 單位 | 數量 | 技術參數 | 型號 | 產地 |
智能電動調節閥 | 只 | 1 | 電動調節閥是新一代超小型電子式一體化直行程電動調節閥。采用精小型電動執行器伺服放大器,它以220V交流電源為驅動電源,輸入標準的4~20mADC控制信號,經伺服放大器控制,使電機帶動減速器運行而產生軸向推力,使閥芯移動,改變閥門的開度,達到對液位,流量等工藝參數的調節,從而實現自動控制的目的。超小型直行程單座電動調節閥。廣泛應用于電力、暖通中央空調、冶金、輕工等行業的自動化控制系統,更適用于高校教學和科研設備。 閥體為鑄鐵材質,閥芯為不銹鋼材質,國標法蘭安裝,DC4~20mA電流信號控制,工稱通徑DN15。該調節閥為直行程氣動控制調節閥,具有精度高、技術先進、體積小、重量輕、推動力大、耗氣量少、可靠性高、操作方便等優點。由控制器直接發送模擬信號控制閥門定位器,閥門定位器驅動執行機構動作,使用和校正都非常方便;進口閥門定位器帶HART通信功能,可與HART手持操作器進行通訊。電源為單相220V,控制信號為4~20mADC或1~5VDC,輸出為4~20mADC的閥位信號,使用和校正非常方便。 | QSTP-16K | 上海江浪 |
磁力泵 | 臺 | 1 | 本裝置采用磁力驅動是泵,流量為30升/分,揚程為8米,功率為180W。泵體完全采用不銹鋼材料。本裝置采用兩只磁力驅動泵,一只為二相380V恒壓驅動,另一只為三相變頻220V輸出驅動。 |
上海西山MP-55R-220 上海西山MP-55R-380 |
上海 |
交流變頻控制 | 臺 | 1 |
1、交流變頻器電壓和功率范圍: 2、200-240 V,± 10%,單相交流,0.75KW; |
FR-D720S-0.4Kw-CHR | 三菱 |
單相可控硅裝置 | 套 | 1 |
1、輸入電壓為交流220V 50Hz,負載10A。 2、控制輸入信號為4-20mADC或0~5VDC可選。通過改變控制信號的輸入來控制強電的輸出,最終控制加熱管加熱。 3、移相角范圍 150°~0°。 |
DTY-220D25E | 杭州 |
加熱環 | 只 | 1 | 功率:1800W,220VAC。 | 定制 | 上海朔光 |
傳 感 變 送 器 | |||||||
擴散硅壓力(液位)變送器 | 只 | 4 | 4個液位變送器分別用來對三個水箱的液位進行檢測,其量程為0~5Kpa,精度為0.5級。工作電壓為DC24v,G1/2″外螺紋。采用工業用的擴散硅壓力變送器,帶不銹鋼隔離膜片,同時采用信號隔離技術,對傳感器溫度漂移跟隨補償。 | YC801 | 上海朔光 | ||
渦輪流量計及流量變送器 | 套 | 1 | 渦輪流量計分別用來對由電動調節閥控制的動力支路、采用標準二線制傳輸方式,工作時需提供DC24V直流電源。流量范圍:0~1.2m3/h;精度:1.0%;輸出:4~20mA。 | LMGY-10 | 合肥福斯達 | ||
電磁流量計及變送器 | 套 | 1 | 由變頻器控制的動力支路及盤管出口處的流量進行檢測, (1)量程:選0-800L/h;(2)輸出信號:4-20mADC;(3)精度:0.5級。結構小巧精致,安裝方便,精度高。 | FMCLDE | 合肥福斯達 | ||
控 制 單元 | |||||||
▲DDC | 臺 | 1 |
1、模擬量輸入模塊 分辨率:16位模擬輸入范圍:±150mV、±500mV、±1V、±5V、±10V、±20mA 通道數:6路差動/2路單端或8路差動采樣頻率10KHz 2、模擬量輸入模塊 分辨率:14位模擬輸入范圍:0~20mA、4~20mA通道數:4路D/A通道需外配電源供電 3、網絡控制軟件:計算機控制技術現場總線,采用工業以太網IEEE802.3協議族,具有良好的開放性,共享總線網絡結構,以能夠相互共享資源的方式結合起來。計算機網絡中的技術具有自治特點,他們以傳輸數據和控制為目的。一個工程師站,可以控制無限個操作員站,老師可以在任何地方對他進行監控和控制,用密碼的形式來實現。 |
8017,8024 | 北京集知達 | ||
PLC-200SMART | 臺 | 1 | SMARTPLCSR20AC/DC/RLY,繼電器型,12輸入/8輸出,EM AM06,4入2出模擬量。 | 西門子 | |||
智能儀表控制 | 臺 | 2 | 智能數字調節記錄儀:集信號采集、運算、控制、顯示記錄、通信、數據轉存、分析統計報表、配置、報警為一體的智能儀表,采用32M NAND Flash 作為歷史數據的存儲介質,還可通過CF 卡將組態設置和歷史數據保存在計算機或其他設備中,將所需要的數據永久保存。具有8路模擬量輸入、4路模擬量輸出、4路報警輸出,支持電流輸入,電壓輸入,熱電阻及熱電偶信號輸入。 | AI808P | 廈門宇電 | ||
▲主機監測單元 | 套 | 1 | 電路部分采用超薄可折疊導電材料技術,實時檢測主機多路運行狀況(4路以上),并且?guī)б壕э@示和報警顯示,主機檢測單元可反復折疊不損壞電路,支持手機無線采集數據。不推薦手機數據線導入數據模式、不推薦WIFI及藍牙等手機數據接受模式。 | 上海朔光 | |||
▲過程控制仿真軟件 | 套 | 1 |

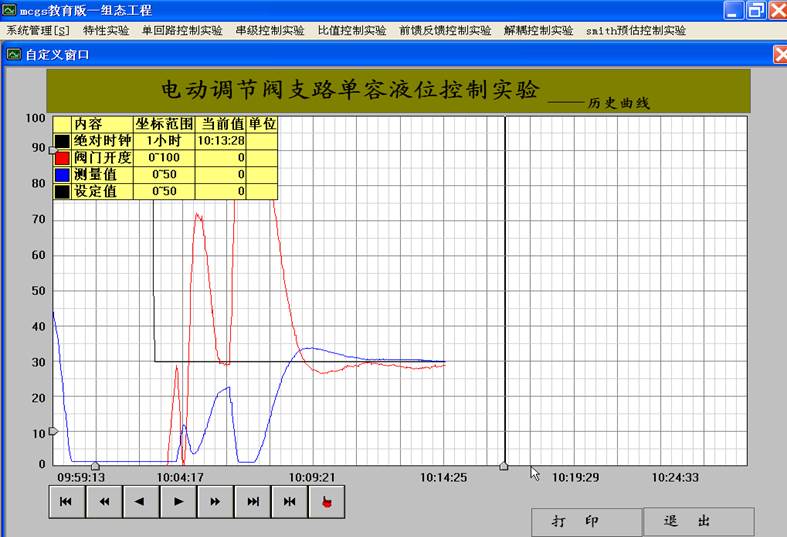

(1)仿真系統模擬工業生產過程的四大熱工參數,包括液位對象,溫度對象,流量對象,壓力對象,無縫對接“過程控制實驗裝置”的控制系統,能夠完成基本對象特性測試、單閉環控制、串級控制、前饋反饋控制、流量比值控制等實驗,可以替代被控對象。 (2)仿真軟件要求在軟件設計有原理結構圖,具有可開發性。同時要求可開放源代碼給學校,供學生自己研究和設計,既滿足基本教學同時也可作為研究創新平臺使用。 ▲(3)要求提供流量和液位單回路、比值控制、串級控制系統 3 種實驗的Simulink 控制軟件建模界面和響應曲線。 (4)軟件具有以下界面圖: 1)單容水箱建模界面圖; 2)單容水箱建模響應曲線圖; 3)單容水箱控制界面圖; 4)單容水箱液位控制響應曲線; 5)比值流量實物控制圖; 6)比值流量控制響應曲線; 7)比值流量仿真圖; 8)比值流量仿真響應曲線; 9)上下水箱串級實物控制圖; 10)上下水箱串級液位控制響應曲線; 11)上下水箱液位串級模型仿真圖; 12)上下水箱串級液位仿真響應曲線; 13)上水箱液位流量串級實物控制圖; 14)上水箱液位流量串級試驗曲線; 15)上水箱液位流量串級仿真圖; 16)上水箱液位流量串級仿真響應曲線。 |
其 它 設 備 | ||||||
實驗用淡藍色透明有機玻璃水箱 | 只 | 3 |
1、采用淡藍色優質有機玻璃由幾部分組成,工作槽需要穩定; 2、水箱底部均接有擴散硅壓力變送器,對水箱的壓力和液位進行檢測和變送。水箱上部全部帶開口,方便清洗。上水箱半徑:11cm,高度30cm;下水箱半徑:12.5cm,高度30cm。 |
YCCD-1 | 上海朔光 | |
不銹鋼溫控實驗箱 | 只 | 1 | 由加熱箱、加熱環、Pt100、溫度變送器組成,加熱箱內無水?dāng)嚯姳Wo(hù)裝置,也防止溫度干燒。 | YCCD-2 | 上海朔光 | |
不銹鋼儲水箱 | 只 | 1 | 內有獨特的結構設計和不銹鋼過濾網,拆洗方便,采用1.5厚304不銹鋼板制成,容量為150L以上,儲水箱內部有過濾網罩,如果要清洗水箱內部的污垢可以把過濾網罩卸下來,以防雜物進入水泵和管道。水箱的上部和底部裝須有注水不銹鋼閥門和不銹鋼排水閥門,方便實驗用水的更換。 | YCCD-3 | 上海朔光 | |
電磁閥 | 套 | 1 | 電磁閥安裝在電動調節閥的旁路,電磁閥工作壓力:最小壓力為0kg/cm2,最大壓力為10kg/cm2;工作溫度:-5~60℃。工作電壓交流220v。 | 2W系列 | 溫州德力西 | |
接觸器 | 只 | 2 | 220V交流接觸器 | CJX2-09 | 正泰 | |
盤管 | 只 | 1 | 模擬工業現場的管道輸送和滯后環節,在盤管上有三個不同的溫度檢測點,它們的滯后時間常數不同,在實驗過程中可根據不同的實驗需要選擇不同的溫度檢測點。盤管的長度為20米,直徑為DN15.盤管的出水通過手動閥門的切換既可以流入鍋爐內膽。 | YCCD-4 | 上海朔光 | |
閥門 | 只 | 15 | 整個系統管道由敷塑不銹鋼管連接而成,其中儲水箱底部裝有出水閥,當水箱需要更換水時,把出水閥打開將水直接排出。 | DN15 | 永德信不銹鋼球閥 | |
實驗對象:不銹鋼支架 | 套 | 1 |
1、304不銹鋼管焊接而成; 2、尺寸:1.8×0.8×1.8(m),承重250kg,結構為全不銹鋼焊接框架結構。1800mm(高)×2000mm(長)×800mm(寬);采用全開放式設計,美觀大方,操作維護方便。 |
YCCD-5 | 上海朔光 | |
鍋爐 | 套 | 1 | 需有1800w二相電加熱管加熱的常壓加熱爐,容量為1升。包括加熱層(鍋爐內膽)和冷卻層(鍋爐夾套),均由304不銹鋼精制而成,主要完成相關的溫度實驗。做溫度實驗時,冷卻層的循環水可以使加熱層的熱量快速散發,使加熱層的溫度快速下降。冷卻層和加熱層都裝有溫度傳感器檢測其溫度,可完成溫度的定值控制、串級控制,前饋-反饋控制,解耦控制等實驗。控制精度在誤差5%以內。 | YCCD-6 | 上海朔光 | |
控制系統實驗平臺 | 套 | 1 |
實訓操作臺架:外型尺寸為1730mm×730mm×1650mm(長*寬*高),實訓操作臺架為鐵質雙層亞光密紋噴塑結構,操作面具有防火、防水、耐磨高密度板, 尺寸為于1730×380mm(長*寬),結構堅固;臺架下半部設有兩個大抽屜、柜門。操作面中不低于1250mm×300mm(長*寬)面積用于安裝電源控制屏。臺架底部設有4—6個萬向輪。 (3)提供執行機構及I/O信號接口面板:所有信號采用國際標準的IEC信號。提供執行機構接口有三相可控硅移相調壓裝置1只、提供電動調節閥1只、提供三相不銹鋼磁力泵2只(變頻泵1只、恒壓泵1只)、提供電磁閥標識1只、提供智能電動球閥1只、提供變頻器輸入及輸出接口及三相電加熱管組成,另外電加熱鍋爐帶有防干燒保護設備、磁力驅動泵防反轉裝置。各傳感器接口有液位變送器3只,提供溫度傳感器6只、提供渦輪流量傳感器2只、提供電磁流量計1只、提供壓力變送器1只。以上提供的各傳感器檢測及執行器控制信號在面板上的插座設計體現,便于學生自己連線組成不同的控制系統。 |
YCCD-7 | 上海朔光 |
軟 件 系 統 | ||||
MCGS組態軟件 | 只 | 1 | MCGS 通用版 | 昆侖通態 |
DDC系統實驗軟件 | 套 | 1 | RemoDAQ-8000 Utility | 北京集智達 |
PLC編程軟件 | 套 | 1 | step 7 MicroWIN | 西門子 |
▲網絡控制軟件 | 套 | 1 |

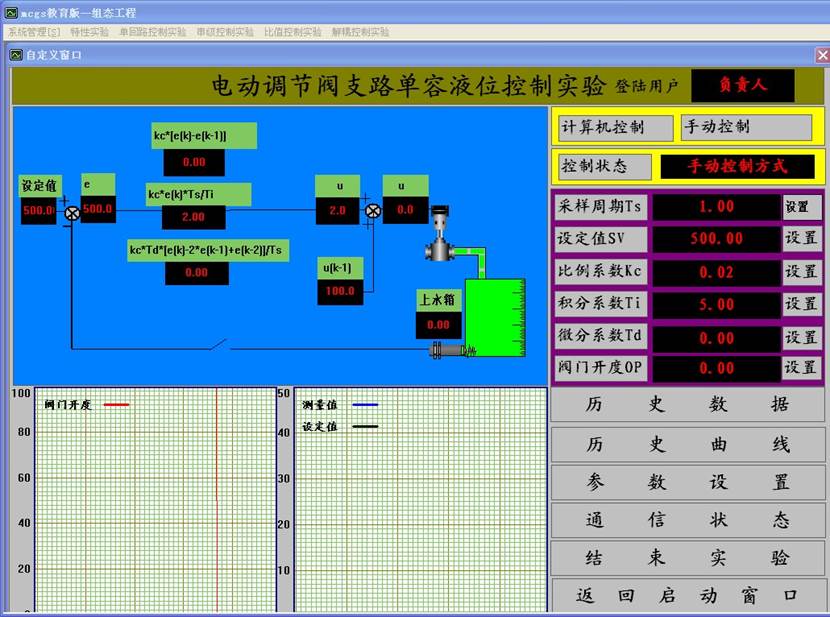

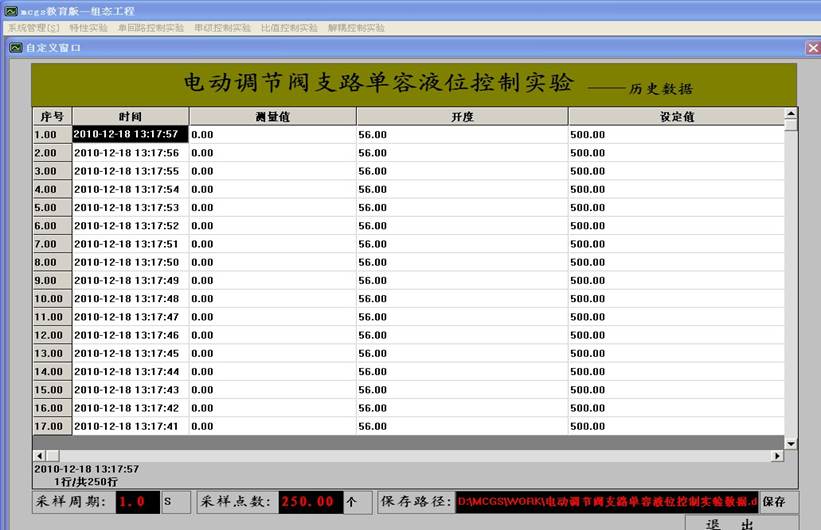

MCGS 網絡版上位計算機組態軟件應用MCGS(Monitor andControl Generated System)全中文工控組態軟件進行開發的實驗系統。運行環境要求,參見MCGS用戶指南。可以組成網絡,一臺老師機可以控制十幾臺學生機,實現數據共享。 1、工程師站,可以操作網內所有的設備,可以直接監控和修改程序; 2、監控中心,可以監控網內所有設備的運行狀態和生產數據; 3、操作員站,可以操作現場設備,支持所有帶網口的觸摸屏; 4、客戶端,網內的所有客戶端都可以訪問監控中心的數據。) 投標時帶演示 |
昆侖通態 |
儀表控制軟件 | 套 | 1 |
