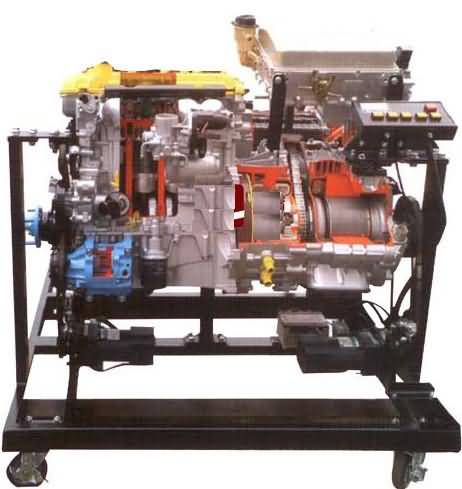

一、汽車油電混合動力系統解剖模型簡介
本實訓系統以原廠汽車油電混合動力系統總成實物為基礎,解剖關鍵部位,剖面涂不同顏色,突出結構層次,可對油電混合動力系統進行原理與結構展示。
適用于各類型院校及培訓機構對汽車油電混合動力系統結構理論和維修實訓的實訓教學需要。
二、汽車油電混合動力系統解剖模型主要用途
1.適用于各類型院校及培訓機構對汽車油電混合動力系統原理與結構展示教學需要。
2.適用于汽車職業技能鑒定考核的需要。
3.適用于油電混合動力系統的結構與原理認知、拆卸和裝配檢測提供標準參照物等教學需要。
三、汽車油電混合動力系統解剖模型結構組成
解剖的發動機、變速器等機械總成(包含系統各總成、及內外附件等)、電動機、移動式的安裝底座等、臺架操作說明書等附件。
四、汽車油電混合動力系統解剖模型功能特點
1.進行油電混合動力系統的原理與結構展示。
2.減速電動機驅動發動機與電機組,動態演示油電混合動力系統工作過程。
3.各總成解剖關鍵部位,剖面涂不同顏色,突出結構層次。
4.配套安裝底座。
5.安裝底座采用鋼性結構焊接,臺架表面采用烤漆工藝。
6.配套使用說明書及實訓指導書。
五、外形與顏色
設備外形: 1500×800×1300mm (長×寬×高)
安裝底座顏色:7032(用戶可選擇各種顏色)
六、制造工藝
1.設備底座架
1.1鋼性結構焊接
1.2方管:40*40*2.0mm
1.3表面采用亞光灰噴塑工藝,厚度0.3mm.
1.4底座沖壓成形
2.萬向腳輪
2.1萬向帶鎖止功能腳輪
2.2腳輪與臺架用M6*4螺絲固定,方便設備維修與維護。
2.3腳輪:80mm×40mm(直徑×寬度)
七、技術指標
1.電源:220V
2.工作溫度:-40℃~+50℃
3.主機:原車裝置
4.電動機:220V/250W 15轉/分
5.漏電保護開關:DZ47LE-32
