一、汽車混合動力系統考核裝置簡介

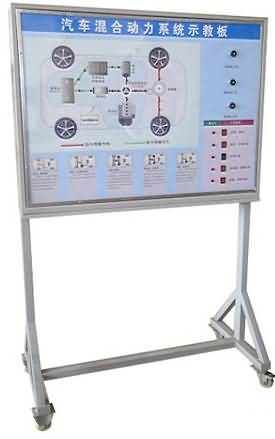

本示教板完整展示了豐田普銳斯的混聯式混合動力系統，可以動態模擬混合動力系統的啟動、低速行駛、一般行駛、全速行駛、減速行駛和停車六種工況下的能量流動方向；電動機、發動機和發電機在六種工況下的運行狀態，動態演示汽車混合動力系統特點和優勢。
本示教板適合高職、職業技工類學校、職教中心等開設的汽車運用、汽車維修等專業以及汽車維修工等相關工種的汽車教學培訓。
二、汽車混合動力系統考核裝置規格參數
1. 輸入電源：?jiǎn)蜗嗳€～220V±10% 50Hz
2. 工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3. 裝置容量：＜0.2kVA
4. 外形尺寸：1220mm×655mm×1800mm
三、汽車混合動力系統考核裝置功能特點
示教板采用整體框架式結構，面板采用彩色PVC噴繪工藝，框架和控制屏經過噴塑處理，并設計有桌面，便于教師放置相關測量設備，底部設有萬向輪便于移動和布置。
面板布局采用框圖模塊設計，依照豐田普銳斯的混聯式混合動力系統，將混合動力系統的六大組成部分之間的連接關系進行展示，還設有三臺電機分別用來演示發動機、電動機以及發電機的工作狀態。并輔以發光二極管進行系統流向的動態指示，可以動態模擬混合動力系統的啟動、低速行駛、一般行駛、全速行駛、減速行駛和停車六種工況下的能量流動方向，電動機、發動機和發電機在六種工況下的運行狀態。
四、汽車混合動力系統考核裝置實訓項目
1. 模擬混合動力系統啟動工況工作演示
2. 模擬混合動力系統低速行駛工況工作演示
3. 模擬混合動力系統一般行駛工況工作演示
4. 模擬混合動力系統全速行駛工況工作演示
5. 模擬混合動力系統減速行駛工況工作演示
6. 模擬混合動力系統停車行駛工況工作演示
