一、電動汽車整車CAN總線網絡系統示教板功能特點
1.該設備完整展示了電動汽車整車CAN總線網絡系統(包括舒適系統/電機控制/電池管理系統),可以動態模擬整車CAN總線網絡的運行狀態與工作過程。

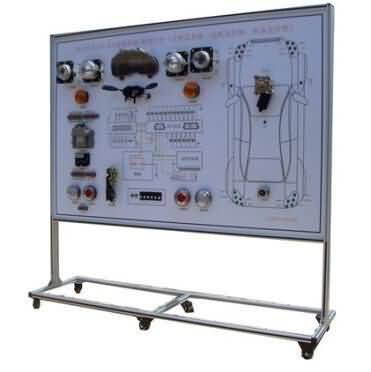

2.示教板面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板,表面經特殊工藝噴涂底漆處理;面板打印有永不褪色的彩色電路圖與工作原理示意圖;學員可直觀對照電動汽車整車CAN總線網絡系統結構原理圖和實物,認識和分析電動汽車整車CAN總線網絡系統的工作原理。
3.示教板面板上安裝有點火開關、帶網關通訊的整車控制器模塊,智能儀表模塊,電源系統模塊,舒適控制模塊(車燈與雨刮等),電動機控制器,工況指示燈,電源開關,油門踏板,制動踏板,動力電機等模塊與操縱開關。
4.示教板面板部分采用1.5mm冷板沖壓成形結構,外形美觀;底架部分采用鋼結構焊接,表面采用噴涂工藝處理,帶自鎖腳輪裝置,示教板底座上配有30cm左右的桌面,方便放置資料、輕型檢測儀器等。
5.示教板工作采用普通220V交流電源,經內部電路變壓整流轉換成12V直流電源,無需蓄電池,減少充電的麻煩,12V直流電源有防短路功能。
二、電動汽車整車CAN總線網絡系統示教板技術參數
1.外接電源:交流220V±10% 50Hz
2.工作電壓:直流12V
3.工作溫度:-40℃~+50℃
4.外形尺寸:1740×600×1700mm(長×寬×高)
5.動力電源:72V
