SG-XNY44 電動汽車高壓安全防護系統示教板

時間:2022-03-17 16:10:25

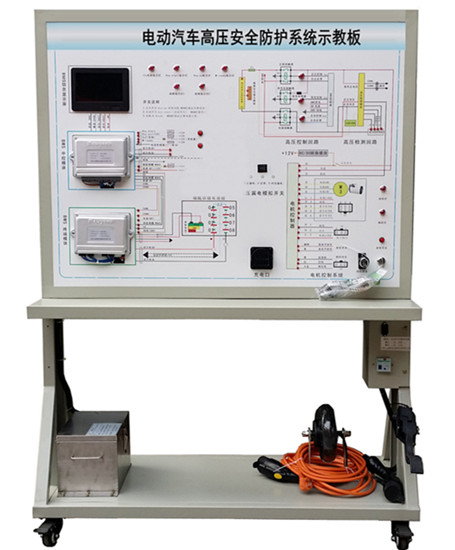

SG-XNY44 電動汽車高壓安全防護系統示教板



一、電動汽車高壓安全防護系統示教板簡介
1.該設備完整展示電動汽車高壓安全防護系統(包括電動汽車的電源系統、電機系統、顯示系統及BMS實物元件為基本組件,能體現高壓系統電氣原理及上下電邏輯;高壓系統的安全防護措施及安全檢測,配電系統:安裝總正繼電器、總負繼電器、預充繼電器與預充電阻),可以動態模擬整車高壓安全防護系統的運行狀態與工作過程。
2.面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板,表面經特殊工藝噴涂底漆處理;面板打印有永不褪色的彩色電路圖與工作原理示意圖(包含:①完整的電動車高壓系統②完整的電機控制系統③完整的磷酸鐵鋰電池組管理系統與顯示系統);學員可直觀對照電動汽車整車高壓安全防護系統結構原理圖和實物,認識和分析電動汽車整車高壓安全防護系統的工作原理。
3.面板上安裝有點火開關、電動汽車真實磷酸鐵鋰電池組,電動汽車安全維修塞插頭模塊,高壓電路仿真系統,安全繼電器組件,漏電保護模塊與模擬操縱開關。
4.面板部分采用1.5mm冷板沖壓成形結構,外形美觀;底架部分采用鋼結構焊接,表面采用噴涂工藝處理,帶自鎖腳輪裝置,示教板底座上配有30cm左右的桌面,方便放置資料、輕型檢測儀器等。
5.工作采用電動車電池組電源,其他系統的12V直流電源由DC/DC模塊提供,安裝電動車國標220V充電口與充電槍,真實實現電動車的充電操作。
6.真實的電動汽車高壓安全防護系統器件,安全繼電器(包括總正繼電器、總負繼電器、預充繼電器)通過電動車的高壓安全系統控制單元能正??刂婆c工作;高壓安全系統控制單元采用CAN-BUS通信控制;
7.真實的電動汽車霍爾式電流傳感器,系統真實檢測的電流數據流且通過BMS控制單元CAN總線傳送7寸彩屏顯示器真實顯示。
8.BMS控制單元7寸彩屏顯示器采用CAN-BUS通信控制喚醒等信號。
9.BMS控制單元7寸彩屏顯示器采用CAN-BUS通信顯示各單體磷酸鐵鋰電池電壓、電流、溫度等狀態真實信號。
10.高壓安全系統控制單元采用CAN-BUS通信顯示安全報警、“REAZY”等信號信息。
11.真實電動車的電機系統,可正常運行電動車電機各工況;高壓安全系統報警后,通過CAN-BUS通信控制安全繼電器工作,且電機停機。
11.真實電動車的高壓安全系統,國標充電槍插入設備充電口后;高壓安全系統通過CAN-BUS通信控制安全繼電器工作,且通過CAN-BUS通信的7寸彩屏顯示器同步顯示充電工況。
12.真實的電動汽車高壓安全預充電器件,預充繼電器通過電動車的高壓安全系統控制單元能正常控制與工作,高壓安全系統控制單元采用CAN-BUS通信控制。
13.真實的電動汽車放電器件(電機系統等),可正常運行電動車電機各工況;通過CAN-BUS通信控制與檢測放電器件(電機系統等)電流、電壓等工況且通過BMS控制單元CAN總線傳送7寸彩屏顯示器真實同步顯示。

二、技術規格
1. 外接電源:交流220V±10% 50Hz
2. 工作電壓:直流12V等
高壓源:72V
磷酸鐵鋰電池組:72V
3. 工作溫度:-40℃~+50℃
4. 外形尺寸:1240×600×1700mm(長×寬×高)

三、電動汽車高壓安全防護系統示教板實驗項目
1. 電動車高壓保護原理實驗
2. 高壓電路漏電保護仿真原理
3. 高壓蓄電池拆裝維修實驗
4. 高壓電路維修操作仿真實驗等

四、電動汽車高壓安全防護系統示教板配置清單(每臺)

序號 名 稱 規格型號 單位 數量
1 控制面板與檢測臺 1.裝有各種檢測端子以及彩色原理圖
2.冷板沖壓成形移動臺架:1240*600*1700mm(長×寬×高)
3.帶4只可移動腳輪:
1
2 電動汽車電機與電池等組件的運行臺 1.40*40*3mm方管焊接臺架:1240*600*700mm(長×寬×高)
2.帶4只可移動腳輪:
3.電機與電池等組件
1
3 電動汽車磷酸鐵鋰電池 磷酸鐵鋰電池,帶鐵外殼總成與接線;
72V
▲帶CAN-BUS通訊與電池管理器
1
4 電動汽車電動機 1kW電動機帶霍爾傳感器
額定電壓:72V
冷卻方式:風冷
1
5 電動汽車直流無刷電機控制器 額定電壓:72V 1
6 BMS-7寸彩屏顯示器 ▲帶CAN-BUS通訊 1
7 電子油門踏板 配套 1
8 點火開關 配套 1
9 剎車開關 配套 1
10 擋位開關 配套 1
11 車載充電器 72V5A配套 1
12 DC-DC轉換器 (72/12V) 1
13 電動汽車充電槍與插座 ▲電動汽車國標,CEBEA 1
14 電池管理系統 ▲帶CAN-BUS通訊;
磷酸鐵鋰電池終端控制ECU;
磷酸鐵鋰電池中控控制ECU;
磷酸鐵鋰電池顯示屏控制ECU車載ECU;
1
15 電動汽車高壓安全系統 高壓控制回路系統(大電流總正繼電器/總負繼電器/預電繼電器等);
高壓檢測回路系統(絕緣/電流檢測傳感器);
電動汽車高壓安全控制ECU(▲帶CAN-BUS通訊);
1
16 霍爾式電流傳感器 國標產品 1
17 故障模擬與排除裝置 配套 1
18 設備教師手冊 配套 1
19 設備合格證、保修卡 配套 1
