SG-HD05比亞迪秦空調和暖風實訓臺

時間:2022-03-18 15:00:11

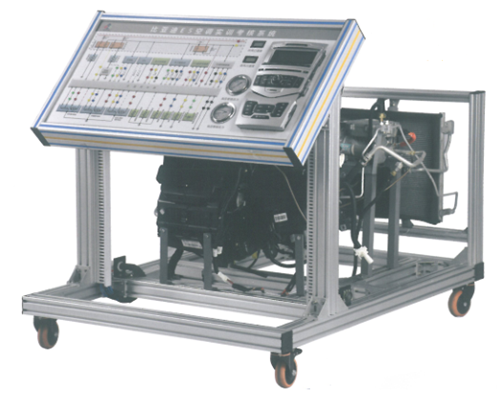

SG-HD05比亞迪秦空調和暖風實訓臺(圖1)



一、比亞迪秦空調和暖風實訓臺簡介
該設備采用比亞迪秦混合動力汽車空調系統為基礎,充分展示新能源汽車空調系統的組成結構和工作過程。由動力電池和管理系統實訓臺提供原車動力電源。適用于各院校對新能源汽車空調系統理論和維修實訓的教學需要。

二、比亞迪秦空調和暖風實訓臺功能特點
1.真實可運行的新能源汽車空調系統,充分展示新能源汽車空調系統的組成結構和工作過程。
2.由新能源汽車電源系統做為動力源,驅動空調壓縮機工作。操作空調控制面板,可真實演示混合動力汽車空調系統的工作過程以及工作原理。
3.實訓臺面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板,表面經特殊工藝噴涂底漆處理;UV平板噴繪面板打印有永不褪色的彩色電路圖與工作原理圖;學員可直觀對照電路圖和實物,認識和分析電動汽車空調系統的工作原理。
4.實訓臺面板上安裝有檢測端子,可直接在面板上檢測空調系統各電路元件的電信號,如電阻、電壓、電流、頻率信號等。
5.實訓臺面板上安裝有高、低壓力表,進出風口溫度表,可實時顯示空調管路壓力、進出風口溫度的參數變化。
6.實訓臺提供了學員練習加注制冷劑、檢漏等實操工作平臺。
7.設備檢測面板正前方底座上配有20cm的鋼制臺面,方便放置資料、檢測儀器等。
8.實訓臺底座采用鋼結構焊接,正前方/兩側焊接圓形護手桿,表面采用噴涂工藝處理,帶自鎖腳輪裝置,移動靈活,安全可靠、堅固耐用。

三、比亞迪秦空調和暖風實訓臺技術規格
外形尺寸:1500×1000×1700mm(長×寬×高)
動力電源:原新能源汽車電源
制 冷 劑:R134a
工作溫度:-40℃~+50℃
高壓壓力表:0~1.5MPa
低壓壓力表:0~0.3MPa
顏色:7032
鋼管:40*40*3mm
面板機柜:1.5mm冷板沖壓成形,背面設置維修門;
移動腳輪:120*80mm

四、基本配置(每臺)

序號 名       稱 規格型號 單位 數量
1 檢測控制面板(面板柜) 裝有各種檢測端子以及彩色電路圖和原理圖(950*900*4mm) 1
2 點火開關   個 1
3 高壓壓力表 R134a,0~3.5MPa 個 1
4 低壓壓力表 R134a,0~1.5MPa 個 1
5 數字式進風口溫度表   個 1
6 數字式出風口溫度表   個 1
7 空調控制器總成   1
8 空調蒸發箱總成   1
9 空調壓縮機總成   1
10 膨脹閥總成   1
11 干燥器總成   1
12 鼓風機總成   1
13 冷凝器   個 1
14 冷卻電子風扇   1
15 混合動力汽車空調控制器(驅動電機變頻器)及操縱開關組件   1
16 電池組   1
17 DC/DC系統   1
18 移動臺架(帶自鎖腳輪裝置) 1500×1000×1700mm(長×寬×高) 臺 1
19 車載充電器與充電口 配套 1
20 故障模擬與排除裝置     1
21 設備教師手冊     1
22 設備合格證、保修卡     1
