SG-HD08混合動力整車解剖檢測診斷實訓臺

時間:2022-03-18 15:01:59

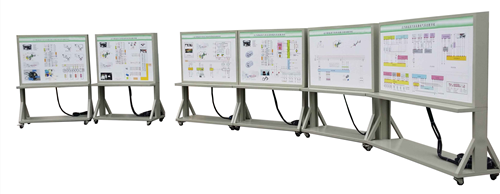

SG-HD08混合動力整車解剖檢測診斷實訓臺(圖1)

SG-HD08混合動力整車解剖檢測診斷實訓臺(圖2)


、混合動力整車解剖檢測診斷實訓臺簡介
該設備將一臺可正常運行的比亞迪秦混動轎車(二手車翻新)改裝為在線檢測教具車,可實時檢測與診斷原車組合儀表控制單元、發動機,網關控制單元、P 檔電機控制單元、發動機電控/電機控制單元、檔位控制單元、車載充電器控制單元、DC/DC 控制單元、高壓電池 ECU 控制單元等的動、靜態信號參數。
適用于各類院校和培訓機構對混動整車?yán)碚摵途S修實訓的教學需要。
教學平臺功能包括:驅動傳動系統、動力電池和管理系統、電動轉向助力、空調和暖風系統、發動機電控系統、車身電氣六大系統的教學功能。
通過新能源整車解剖能清晰地看見新能源汽車車艙、車身側圍的構造結構、鋼板的厚度及獨立懸掛系統,車輪的輪轂等,能夠展示汽車各主部件以及各附件位置。新能源汽車解剖車主要部件經過特殊的加工工藝一剖為二,使得部件內部工藝造型、構造清晰呈現。通過新能源汽車系統的解剖展示,學生能清楚了解新能源汽車內部的結構與功能,并且較 快地掌握新能源汽車的構造和原理,提高對新能源汽車內部結構的初步認識。學生能夠更直觀的了解動力電機、電控系統并且能夠更深入的進行學習。設備的布局采用完全按照汽車原始結構來布局,在透明裝飾面的一側為拆解前的完整造型,在另一邊為汽車拆解后的內部造型,通過拆解前和拆解后的對比,從而使得學生加深對新能源汽車結構的認知與學習。整個設備不僅具有實訓功能,而且能夠迅速的提高新能源汽車專業學習氛圍。

二、混合動力整車解剖檢測診斷實訓臺基本配置 (每套) :
1.在線檢測比亞迪秦混動汽車 1 輛
2.故障設置控制器 1 套
3.汽車檢測實訓臺 1 套(1 套 6 臺)
4.智能化故障設置和考核系統 1 套
5.航空插頭和連接電纜 1 套

三、混合動力整車解剖檢測診斷實訓臺功能特點
1.整車結構完整,各控制系統、傳感器、執行器齊全,可正常運行;
2.可通過原車儀表顯示整車動、靜態信號參數(如:能量監視器畫面、車速、檔位顯示與各工況指示燈等);
3.制作可移動“汽車檢測實訓臺”,可分別進行以下控制系統的檢測實訓:
◆ 組合儀表控制單元
◆ 網關控制單元
◆ P 檔電機控制單元
◆ 電機控制單元/發動機電控系統
◆ 檔位控制單元
◆ 車載充電器控制單元
◆ DC/DC 控制單元
◆ 高壓電池 BMS 控制單元等
4.“汽車檢測實訓臺”通過專用線束與整車連接,確保連接斷開后整車功能完整,保持原車所有功能。
汽車檢測實訓臺面板采用 ≥ 4mm 厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板,表面經特殊工藝噴涂底漆處理;面板打印有永不褪色的彩色電路圖;學員可直觀對照電路圖和原車實物,認識和分析各控制系統的工作原理。
5.汽車檢測實訓臺面板上安裝有檢測端子,可直接在面板上進行原車組合儀表控制單元、網關控制單元、P 檔電機控制單元、發動機電控系統/電機控制單元、檔位控制單元、車載充電器控制單元、DC/DC 控制單元、高壓電池 BMS 控制單元等的檢測實訓。
6.汽車檢測實訓臺面板上安裝有診斷座,可連接專用或通用型汽車解碼器,對組合儀表控制單元、網關控制單元、P 檔電機控制單元、發動機電控/電機控制單元、檔位控制單元、車載充電器控制單元、DC/DC 控制單元、高壓電池 BMS 控制單元等電控系統進行讀取故障碼、清除故障碼、讀取數據流等自診斷功能。
7.汽車檢測實訓臺面板部分采用 ≥ 1.5mm 厚冷板沖壓成形結構,外形美觀;底架部分采用鋼結構焊接,表面采用噴涂工藝處理,帶自鎖腳輪裝置。
8.▲為更好地開展電控系統實訓教學,要求配套信號仿真系統(要求一體式):
仿真系統采用7寸觸摸屏采用電阻觸摸,具有使用壽命長、觸摸精度高特點,它與單片機之間采用SPI通信,觸摸靈敏度高。FPGA與單片機直接用RS232通信,接收單片機傳送的設置參數,控制波形的頻率、占空比和模擬電壓輸出幅度。設有18路信號同軸傳送電纜線端口同時輸出、可觸摸設置任意波形輸出,能產生國產基本車型發動機與底盤傳感器系統等18路信號(包含霍爾、磁電、光電等信號)輸出。
▲其他要求:
1.投標現場提供汽車信號仿真系統樣品演示。
2.投標現場提供汽車信號仿真系統設計方案與源程序驗證。

四、教學板清單

序號 教學板 規格 數量
1 動力電池和管理系統 1240*600*1700mm帶移動腳 1
2 驅動傳動系統 1240*600*1700mm帶移動腳 1
3 電動轉向助力 1240*600*1700mm帶移動腳 1
4 空調和暖風系統 1240*600*1700mm帶移動腳 1
5 發動機電控系統 1240*600*1700mm帶移動腳 1
6 車身電氣 1740*600*1700mm帶移動腳 1
