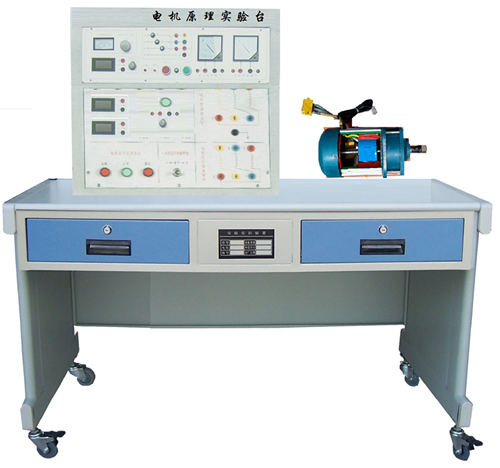

一、電機原理實驗裝置概述
電機原理實驗裝置是以直流永磁電機實物為基礎,采用線切割,激光切割等工藝進行局部解剖,通過對直流永磁電機解剖,可清楚了解電機的結構與功能,提高學生對電機系統的初步認識,使學生了解電機系統原理起到更直觀更深入的教學目的。
二、電機原理實驗裝置技術性能
1、輸入電源:?jiǎn)蜗嗳€(L/N /PE)~220V±10% 50Hz
2、工作環境:溫度-10℃~+40℃ 相對濕度<85%(25℃) 海拔<4000m
3、裝置容量:<1.0KVA
4、重 量:小于 120Kg
5、外形尺寸:120×70×150cm3
三、電機原理實驗裝置技術參數
1、臺架配置電機轉子與定子,定子做局部解剖,并采用透明亞克力密封,可展示電機運行狀態。
2、通過旋轉電機軸電機可發電,并點亮燈泡等附屬設備。
3、為電機通電電機可緩慢轉動,實現驅動過程。
4、臺架采用鋼質結構,底腳裝有四個輪子,方便移動,帶有漏電保護器、電源插座等
5、提供直流永磁電機1臺 。電機功率300W,電壓220V,轉速1000轉/分
6、提供DC0-220V可調直流電源 1臺。
7、提供指示燈1只,直流電壓表1只,直流電流表1只。
四、配備電工電子電拖及自動控制智能3D仿真軟件
3D模擬實訓分為電工基礎、照明電路、儀器儀表、低壓電器、電力拖動、電子器件、電子技術、機床電路、PLC控制等100多個實訓內容,學??梢愿鶕?jù)學生學習進度選擇相應的訓練模塊進行訓練。
五、實驗內容:
1、直流電機結構的認識實驗。
2、直流發電機實驗。
3、直流電動機實驗........
