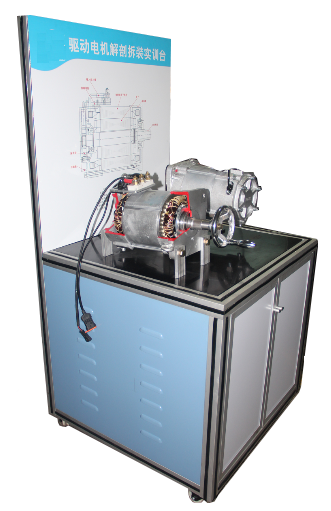

一、驅動電機解剖拆裝實訓臺簡介
選用主流新能源交流變頻電機,母線電壓72V,花鍵齒18齒連接,為河北御捷,陸地方舟等電動車配套;通過解剖,剖面噴涂不同顏色,總成內部的機械結構和相互之間的裝配關系清楚的顯現在外面。展示驅動電機內部結構,可對照解剖物,了解驅動電機結構與原理。
二、驅動電機解剖拆裝實訓臺功能特點
1.驅動電機放在平臺上,驅動電機主軸安裝手動搖把,旋轉時觀察電機轉子運動。
2.驅動電機內部編碼器,溫度傳感器均涂以不同顏色,清晰顯示安裝位置和連線方法。
3.設備帶四個腳輪,移動靈活,同時腳輪帶自鎖裝置,可以固定位置。
3.設備臺配面板,展示內部零部件名稱和連接方式、內部結構。
4.設備另配1臺驅動電機,供學員練習拆裝。
三、驅動電機解剖拆裝實訓臺技術規格
1.設備外形尺寸:700*700*1450(長*寬*高)
2.面板外形尺寸:700*700(長*寬)
3.工作溫度:-20°~+40°
4.驅動電機:交流變頻驅動電機/72V
四、驅動電機解剖拆裝實訓臺基本配置
驅動電機,手動搖把,可移動臺架(帶原理面板)。
