SG-XJD25新能源汽車驅動電機測試臺

時間:2022-03-21 10:05:25

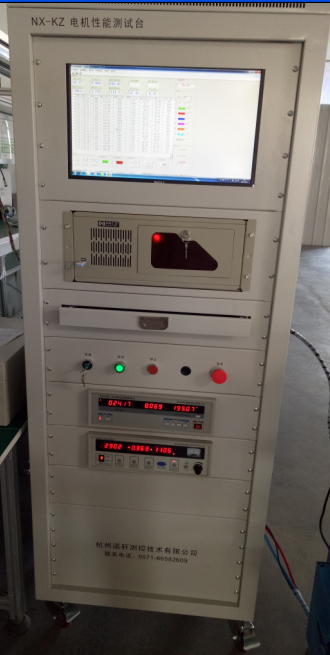

SG-XJD25新能源汽車驅動電機測試臺(圖1)


一、新能源汽車驅動電機測試臺概述
磁粉測功機測試系統主要磁粉測功機、測量儀器儀表、機械夾具等、控制柜等組成,采用高精度的轉矩傳感器、轉速傳感器采用60脈沖;整機靈敏度高,負載轉矩穩定性和測試重復性好;測試參數:電壓、電流、輸入功率、轉矩、轉速、輸出功率、效率,系統具有手動測試方式(此方式可不連接電腦操作),即負載通過手動調節,數據手工記錄或采集,數據可鎖定;測試軟件操作簡單易學,通過電腦可實現手動、自動等測試方式,測試結果可進行曲線繪制,并可將數據導出;測試結果:電機測試數據以報表或曲線方式顯示或找印,可保存及下次打開查看顯示曲線時,可以修改曲線坐標參數及橫坐標、縱坐標的選擇。

二、硬件組成
1、ZF20KB磁粉測功機(標配安裝夾具一套,校準量臂砝碼一套)、三維調節臺;
2、測量儀器儀表:NX6000測功機控制器、NX1000C直流電參數測量儀、立式控制柜
3、軟件及接口(標配)
4、工控機及顯示器(帶有串行口)

三、指標參數


SG-XJD25新能源汽車驅動電機測試臺(圖2)SG-XJD25新能源汽車驅動電機測試臺(圖3)

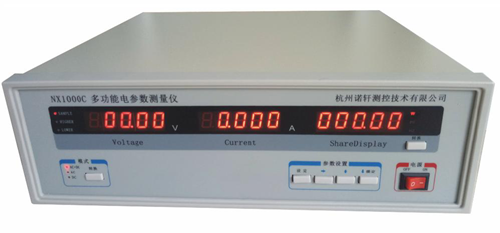

1)NX1000C直流電參數測量儀:
參    數 技  術  指  標
電    壓 0-300V ±(0.4%讀數+0.1%量程)
電    流 0-50A  ±(0.4%讀數+0.1%量程)
功    率 ±(0.4%讀數+0.1%量程)
電    源 AC220V±10%,50Hz±2%

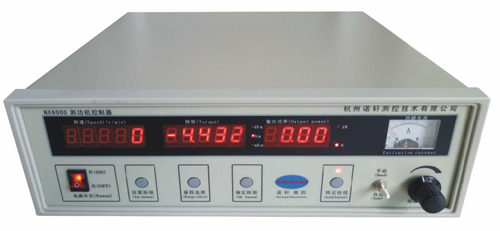

2)NX6000測功機控制器
參數名稱 技  術  指  標
轉速范圍 0~20000rpm
轉矩范圍 10mN·m~200N·m(共18個量程,手動切換)
轉速精度 ±0.2%
轉矩精度 ±0.5%

四、測功機使用參數
1)磁粉測功機
① 環境溫度:0℃-50℃
② 相對濕度:≤80%
③ 測試數據精度:轉矩 ≤0.5% 轉速 ≤0.2%
④風冷卻/水冷卻。
磁粉測功機

型 號 測試范圍 連續運行
功率(W)
短時運行
功率(W)
中心高 外形長*寬*高 重量
(Kg)
轉矩(N.m) 轉速
ZF20KB 20 0-3000 2000 4000 180 750*340*340 80

五、產品配置清單
產品名稱 型號 單位 數量 備注
直流電參數測量儀 NX1000C 1 直流電參數(電壓、電流、功率)采集(300V、50A),精度:0.5級,通訊功能
測功機控制器 NX6000 1 轉速、轉矩采集、測功機負載勵磁調節控制,精度:轉速:0.2級,轉矩0.5級。通訊功能。
磁粉測功機 ZF20KB 1 20N.m,連續運行功率:2000W,短時運行功率:4000W最高轉速:3000r/min。配標定夾具、電機安裝夾具。
三維調節臺 三維調節臺 1 上下調節,左右調節,前后調節,配套磁粉測功機使用。
控制柜(立式) NX-KZ 1 測試系統控制(按鈕、開關、接觸器電路、空氣開關),立式。
測試軟件 VB8.0 1 測功機性能測試,數據、曲線、報表。
工控機、顯示器 工控機、顯示器 1 工控機,顯示器(17寸)
