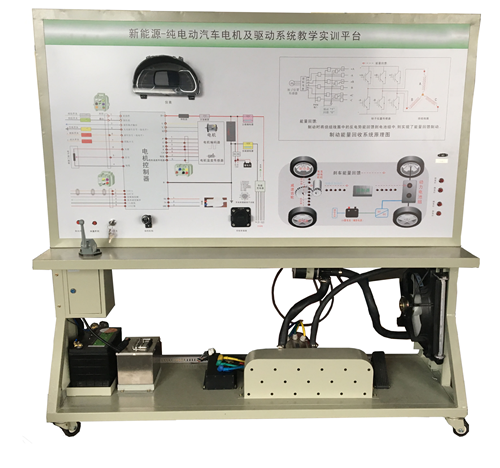

一、新能源汽車電機控制系統教學平臺簡介
純電動汽車(72V平臺)電機及其驅動系統教學實訓平臺,包括純電動汽車驅動電機、電機控制器、加速踏板、制動踏板等,實現PWM及三相逆變輸出以及能量回收等功能,仿真純電動汽車電機驅動運行控制策略及制動能量回饋系統,展示純電動汽車驅動系統及制動能量回饋系統結構原理與工作過程,進行模擬故障的檢測、診斷與排除。
二、新能源汽車電機控制系統教學平臺基本配置參數
1.電機控制器輸出功率:3相,2000W;
2.電機控制器轉角回饋:旋轉變壓器或霍爾反饋;
3.系統DC/DC功率:72W,12V輸出;
4.系統電源:鉛酸電池12V/6AH;
5.各模塊休眠電流 : <200MA,CAN喚醒機制;
6.信號波形采樣速率:50MHz;
7.配套運行的上位機軟件
附件選配:
1.軟件采樣及教學仿真計算機:14寸電容觸摸屏一體機工業控制機,Intel/Celeron雙核1.8G,win8系統;
三、新能源汽車電機控制系統教學平臺實訓功能
(1)驅動電機系統維護與保養
(2)驅動電機故障診斷與維修
(3)電機控制系統故障診斷與維修
(4)驅動電機系統綜合故障診斷與維修
(5)制動能量回饋系統故障診斷與維修
▲其他:
1)投標現場提供軟件演示驗證。
2)投標現場提供真實制動能量回饋系統工作過程與控制系統視頻驗證。
