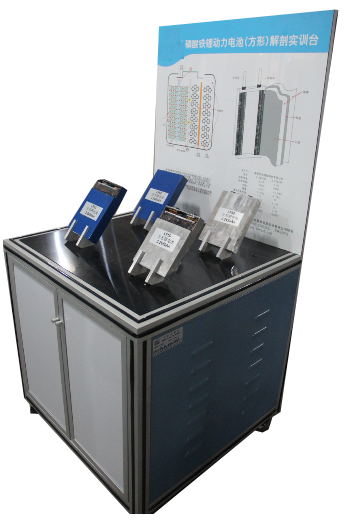

一、磷酸鐵鋰動力電池解剖實訓臺簡介
選用主流新能源磷酸鐵鋰動力電池,單體電池3.2V60AH和3.2V50AH兩種,鋁殼方形,為南京金龍,眾泰等電動汽車配套材料;每種單體電池各2件,可以測量電壓和內阻,培養學員對磷酸鐵鋰動力電池(方形)基礎知識掌握。
二、磷酸鐵鋰動力電池解剖實訓臺功能特點
1.單體電池放在平臺上,借助數字式萬用表,學員可以對不同型號單體電池電壓和內阻進行實測;了解磷酸鐵鋰動力電池3.2V電壓平臺和基本參數。
2.借助自備充電機,可以給單體電池補電。
3.實訓臺由可移動臺架與原理面板組成,面板立放,繪制三維立體解剖結構圖,介紹單體電池基本知識,展示磷酸鐵鋰動力電池基本參數。
4.實訓臺帶四個腳輪,移動靈活,同時腳輪帶自鎖裝置,可以固定位置。
5.實訓臺配備解剖完整磷酸鐵鋰單體電池2件,真實展示磷酸鐵鋰電池內部結構。
三、技術規格
1.設備外形尺寸:700*700*1450(長*寬*高)
2.面板外形尺寸:700*700(長*寬)
3.輸入電源:AC220V±10% 50Hz
4.工作溫度:-5°~+40°
5.動力電池類型:環保型磷酸鐵鋰動力電池(方形鋁殼,單體電池3.2V60AH和3.2V50AH)
四、磷酸鐵鋰動力電池解剖實訓臺基本配置
磷酸鐵鋰動力電池3.2V60AH(兩件,其中一件解剖),酸鐵鋰動力電池3.2V50AH(兩件,其中一件解剖),數字式萬用表,單體電池充電裝置,可移動平臺和教板。
