一、電池溫度傳感器演示臺簡介

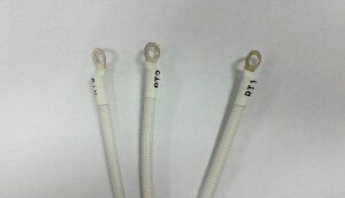

選用主流新能源動力電池包配套熱敏電阻,為比亞迪,江淮新能源等配套;提供兩款熱敏電阻,每款各5件,使用萬用表實測不同溫度下電阻變化,讓學員掌握熱敏電阻工作原理以及在動力電池包溫度檢測控制方法。
二、電池溫度傳感器演示臺功能特點
采用主流新能源配套熱敏電阻,與動力電池包內部溫度檢測使用的熱敏電阻完全相同,安裝在PTC發熱模塊上,實時測量溫度與電阻變化規律。
面板繪制熱敏電阻溫度采集工作原理和注意事項。
實訓臺帶四個腳輪,移動靈活,同時腳輪帶自鎖裝置,可以固定位置。
三、電池溫度傳感器演示臺技術規格
1.設備外形尺寸:700*700*1450(長*寬*高)
2.面板外形尺寸:700*700(長*寬)
3.工作溫度:-20°~+40°
4. 開關電源:AC220V-DC12V-30A
5. 熱敏電阻:9~11KΩ
四、電池溫度傳感器演示臺基本配置
熱敏電阻4件(其中兩件固定,兩件備用),PTC恒溫發熱片2個,數字式萬用表,開關電源,手動開關,可移動實訓臺(帶原理面板)。
