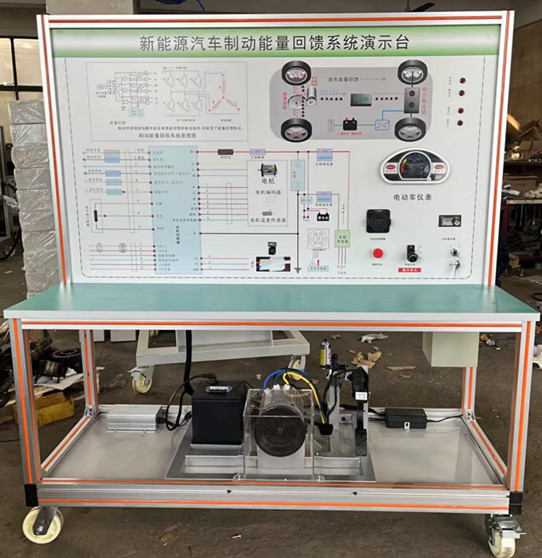

一、新能源汽車制動能量回饋系統實驗裝置簡介
純電動汽車（72V平臺）電機及其驅動系統教學實訓平臺，包括純電動汽車驅動電機、電機控制器、加速踏板、制動踏板等，實現PWM及三相逆變輸出以及能量回收等功能，仿真純電動汽車電機驅動運行控制策略及制動能量回饋系統，展示純電動汽車驅動系統及制動能量回饋系統結構原理與工作過程，進行模擬故障的檢測、診斷與排除。
二、新能源汽車制動能量回饋系統實驗裝置基本配置參數
1.電機控制器輸出功率:3相，2000W；
2.電機控制器轉角回饋：旋轉變壓器或霍爾反饋；
3.系統DC/DC功率：72W,12V輸出；
4.系統電源：鉛酸電池12V/6AH；
5.各模塊休眠電流 : <200MA,CAN喚醒機制；
6.信號波形采樣速率：50MHz；
7.配套運行的上位機軟件
附件選配:
1.軟件采樣及教學仿真計算機：14寸電容觸摸屏一體機工業控制機，Intel/Celeron雙核1.8G，win8系統；
三、新能源汽車制動能量回饋系統實驗裝置實訓功能：
（1）驅動電機系統維護與保養
（2）驅動電機故障診斷與維修
（3）電機控制系統故障診斷與維修
（4）驅動電機系統綜合故障診斷與維修
（5）制動能量回饋系統故障診斷與維修
▲其他：
1)投標現場提供軟件演示驗證。
2)投標現場提供真實制動能量回饋系統工作過程與控制系統視頻驗證。
