一、新能源汽車高壓安全模擬測量試驗臺簡介

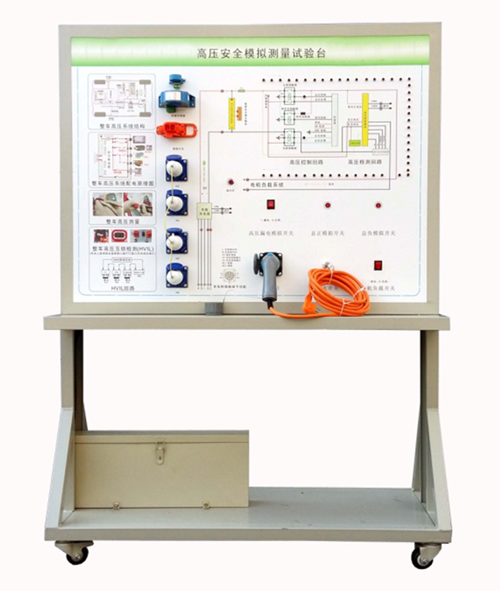

采用新能源汽車高壓安全系統器件制作，展示新能源汽車高壓安全系統的結構與工作原理，適合于各類院校對純電動汽車高壓安全系統理論和維修實訓的教學需要。
二、新能源汽車高壓安全模擬測量試驗臺設備組成
動力電池組、國標充電槍與充電座、漏電傳感器模塊、絕緣傳感器模塊、安全維修塞模塊、漏電模擬操作單元、高壓安全系統操作單元、操作控制臺、訓練控制按鈕、原理面板與結構彩圖、可移動臺架。
三、功能特點
1.采用模電與數電結合的方式，模擬純電動車和混合動力車輛的高壓用電區域、高壓線路傳遞、低壓電路對高壓回路的保護，以及漏電可能發生的區域、漏電的狀態。
2.通過專用漏電檢測設備，模擬檢測過程。
3.設備面板采用耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；4mm鋁塑面板打印有永不褪色的UV平板彩色原理圖；學員可直觀對照面板資料和系統實物，認識和分析系統的器件和原理；
4.模擬測量漏電可能發生的區域、漏電的狀態。
四、技術規格
1.外接電源：交流220V±10% 50Hz
2.工作電壓：直流12V
3.工作溫度：-40℃～+50℃
4.外形尺寸：1240×600×1700mm(長×寬×高)
五、新能源汽車高壓安全模擬測量試驗臺實訓實驗項目
1.新能源汽車高壓安全系統認知。
2.新能源汽車高壓安全系統基本控制原理與工作過程驗證實訓。
3.新能源汽車高壓線路的高壓互鎖基本控制原理與工作過程驗證實訓。
4.新能源汽車整車高壓區認知實訓。
5.模擬測量漏電可能發生的區域、漏電的狀態實訓。
6.新能源汽車高壓安全系統測量與維護體驗實訓。
