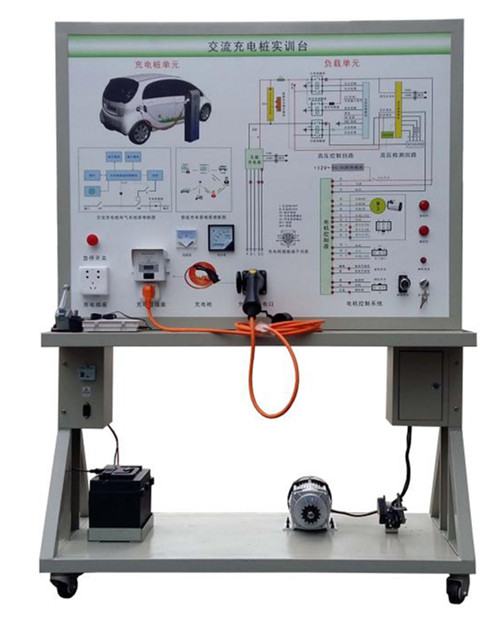

一、充電模式三充電系統實訓臺組成：
1、主面板:
1.1內置最新國標模式三交流充電系統、交流充電計量系統、最新國標模式三交流充電插頭；
1.2充電插頭收納插座、剩余電流保護器、防浪涌保護器、急停開關、LED運行狀態指示燈、射頻讀卡器；
1.3絕緣測量口（帶高低壓隔離防護）、手持故障設置模塊
1.4主面板功能：
基于最新國標交流充電模式三充電系統，為任何新國標插口的電動汽車真實充電。通過實際操作體驗交流充電樁及充電搶使用流程。主面板使用實際元器件展示交流充電樁結構組成。主面板布置完整的充電系統工作原理圖，能夠快速清晰明確充電系統的工作原理。
通過漏電保護器防護充電系統的漏電、過載及短路。
通過防浪涌保護器防止感應雷、操作過電壓。通過射頻讀卡器，支持IC卡刷卡認證身份。通過急停開關可快速手動停止充電系統工作。充電狀態顯示：通過LED指示燈實時顯示充電狀態，為故障排除提供更多參考依據。
提供多組不同的測量點，可針對交流充電樁靜態與動態信號測量有效真實數據。
2、故障設置：
通過數據線，手持故障設置觸屏模塊和臺架內部故障設置系統通信。
通過手持故障設置觸屏模塊選擇并進行故障設置。
提供≥5種的故障點?？捎洃浌收?、讀取故障、分步清除故障和一鍵清除故障。
3、排故操作：
學生可通過查看充電狀態或觀察面板指示燈判斷是否存在故障。
實際測量數據可通過萬用表、示波器及絕緣檢測儀測量記錄。
二、充電模式三充電系統實訓臺技術規格
1.供電電源：AC220V ±10% 50Hz
2.供電電流：最大32A
3.工作溫度：-40℃～+50℃
4.外形尺寸：1240×600×1700mm(長×寬×高)
3.設備顏色：標準7032等
4.鋼管：40*40*3mm
5.設備機柜：1.5mm冷板沖壓成形，背面設置維修門；
6.移動腳輪：100*60mm
