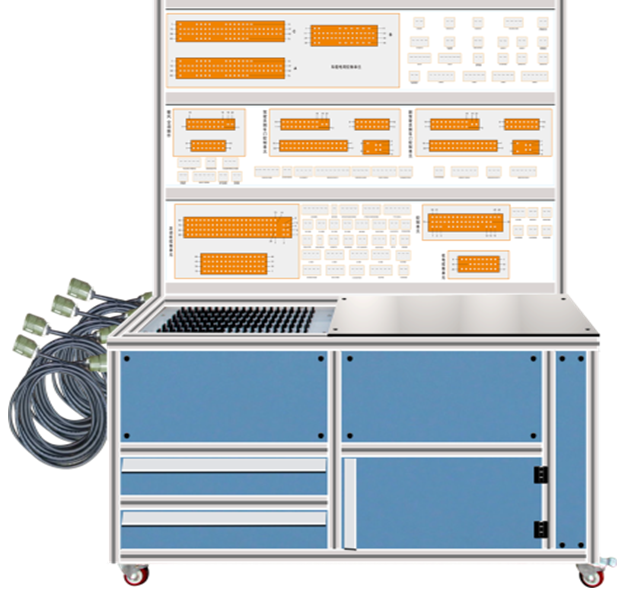

一、新能源整車互聯故障診斷實訓臺功能特點
1.通過專用線束與整車連接,斷開專用線束后整車功能完整。
2.整車選配,與診斷臺搭配使用不破壞原車線束,各控制系統、傳感器、執行器齊全,可正常運行。
3.可通過原車儀表顯示整車動、靜態信號參數。
4.配套電機控制單元、BMS控制單元、高壓主控控制單元在線無損檢測與診斷。
5.實訓臺面板采用5mm厚亞克力板,檢測面板上噴繪有檢測端子名稱與原理電路圖。
6.實訓臺框架采用2mm厚模具成型鋁合金框架結構,帶自鎖腳輪裝置;檢測面板安裝位置可隨意進行更換。
7.配備無線故障設置系統。
二、新能源整車互聯故障診斷實訓臺基本配置
1.故障設置控制器1套;
2.新能源整車在線檢測實訓臺1套(帶原理面板與檢測端子);
3.汽車專用對接線束1套。
附件1:多媒體顯示屏
臺架配置43寸多媒體顯示屏,具備HDMI接口,支持PC設備投屏,實現信息化教學。
配置無風扇低功耗計算機,計算機安裝智能教學系統,系統內置課程資源,實現交互式教學。處理器采用Intel Cherry Trail Z8300,Quad core, 1.44GHz,內存≥2G DDR3,存儲≥32G eMMC 5.0,通信支持WiFi 802.11 b/g/n 2.4G協議、局域網1000M LAN、藍牙Bluetooth 4.0協議等多種模式,顯示輸出HDMI 1.4高速雙向通信,分辨率:≥1920x1080。
43寸顯示屏采用側桿支撐,可360°左右旋轉,可前后調整前后左右傾斜角度.
附件2:智能教學系統
智能教學系統作為資源載體與平臺,內置豐富的可課程資源,并具備人機交互功能。
(1)系統資源分為內置資源和本地資源,數據與信息資源通過≥43寸高清多媒體端動態顯示,系統資源與設備相互配套,具備大量的可視化資源與文本資源。視頻播放支持swf、MP4等多種格式,視頻播放時可以全屏或暫停。文本資源支持word、excel、PDF、PPT等多種格式,文本資源支持離線查看。
系統內置原車預沖上電控制過程邏輯flash動畫,動畫包含點火開關、BMS電池管理器、分壓接觸器、正極接觸器、負極接觸器、主接觸器、預沖電阻、薄膜電容、VTOG、儀表等,清晰展示OK燈點亮,高壓上電控制邏輯。系統內置高壓電控總成爆炸圖flash動畫,爆炸圖至少包含20個元器件,所有圖片必須按照在高壓電控總成內部的層次及位置,有層次的排列,點擊圖片顯示其名稱,點擊名稱顯示其作用。系統內置交流充電過程flash動畫,包含BMS管理器、動力電池、高壓電控總成、交流充電口、儀表顯示等。清晰展示充電請求、充電確認、充電時儀表的顯示內容等。
(2)軟件具有資源上傳功能,教師可以自主上傳視頻類資源和文本資源等,或者刪除自主上傳的課程資源。
(3)系統內置整車高壓控制部分電路原理圖,電路原理圖與實訓臺噴涂的原理圖相對應,用戶可根據需求進行縮放。
(4)軟件可動態現實車輛總電壓、溫度、車速、電機轉速等數據流。
(5)軟件可對整車硬件部分進行故障設置與恢復。
三、新能源整車互聯故障診斷實訓臺實訓項目
原車電機控制單元、BMS控制單元、高壓主控控制單元各項實際測試、檢測、故障診斷與排除。
