一、產品簡介
該設備和可正常運行的純電動轎車配合使用,在不破壞原車任意一條線束的基礎上將整車轉變?yōu)樵诰€檢測故障教具車,可實現實時檢測與診斷原車、靜態信號參數??蓪?duì)控制單元主要線路進行斷路、短路、虛接、交叉錯接等故障,具備機械故障設置,采用原車整車控制器VCU控制單元、動力電池管理系統BMS控制單元、驅動系統三合一電機控制器控制單元、高壓三合一充配電總成控制單元、交流充電口、自動空調管理控制單元、EPS控制單元、EPB控制單元、網關控制單元、智能鑰匙控制單元、BCM車身電腦控制單元等的動、靜態信號參數。機械設置系統,采用鍍金U型插頭,設故方法可靠,及具備無線故障設置功能。單一故障點不少于 300 路;采用鋁合金框架拼接而成的可移動平臺。
適用于中高等職業技術院校、普通教育類學院和培訓機構對純電動整車?yán)碚摵途S修實訓的教學需要。
(注:2021款比亞迪秦EV 400高續航版豪華型汽車需要另外提供);
二、功能特點
1.通過專用線束與整車連接,斷開專用線束后整車功能完整,保持原車所有功能及線束完整性;
2.整車結構完整,不破壞原車任意一條線束,各控制系統、傳感器、執行器齊全,可正常運行;
3.檢測與設故通過專用插接器將控制信號接回原車控制單元,整車總設故點不少于300個,插頭與原車線束相同,連接線選用國標鐵氟龍汽車專用電線,耐壓不低于600V,確保整車電路信號正常;測量面板上繪制原車控制單元管腳并裝有檢測4mm鍍金端子,直接在端子上測量模塊系統實時信號,掌握不同控制單元參數變化規律;
4.智能故障設置考核平臺配備多功能一體機,可用于無線故障設置、電子版維修資料及電路圖查閱等;
5.故障設置區位于平臺后下方采用隱藏推拉門故障設置機構設計,內部安裝機械與無線故障設置系統,并配2mm專用對接線做短路等故障設置,可對控制單元主要線路進行斷路、短路、虛接、交叉錯接等故障;
6.平臺安裝: 整車控制器VCU控制單元檢測端子, 動力電池管理系統BMS控制單元檢測端子, 驅動系統三合一電機控制器控制單元檢測端子, 高壓三合一充配電總成控制單元檢測端子,
自動空調管理控制單元檢測端子, EPS控制單元檢測端子,EPB控制單元檢測端子, 網關控制單元檢測端子,智能鑰匙控制單元檢測端子, 交流充電口單元檢測端子, BCM車身電腦控制單元檢測端子
7.配備電子版原車維修手冊和電路圖及實訓指導書,指導故障設置和排除;
8.配備智能故障設置和考核系統,通過WAIFA無線設故,由教師設置故障,學員分析并查找故障點,掌握實車故障處理能力;無線故障設置不少于40個點,分?jǐn)嗦?,偶發等現象。
9.設備框架采用40mm×40mm和40mm×80mm兩種一體化全鋁合金型材搭建(帶鋼制抽屜2只,四邊立柱采用半圓形鋁材搭建),耐油耐腐蝕并易于清潔,帶自鎖腳輪裝置,底座上配有40cm的桌面,臺面裝配25mm厚實木板,方便放置資料、輕型檢測儀器等;
10. ★要求配套電工作業培訓教學軟件(提供演示視頻)。
包含電工初步(電工基礎、電工儀表、導線連接、安全用具、安全標志)、基本操作(低壓電器、電機與變電器、照明電路、電子技術)、風險排除(滅火器類型、滅火器使用)、觸電急救(觸電方式、防護措施、接地與接零、心肺復蘇)4大模塊,15個實訓單元,72個實訓項目。軟件以技能為核心,項目為引領,任務為驅動,職場環境為背景,操作步驟為主線,以學生交互訓練為主體,具有三維可視化、智能化、全交互。
▲要求提供電工作業培訓教學軟件著作權登記證書來源證明文件,原件備查。
三、基本配置要求

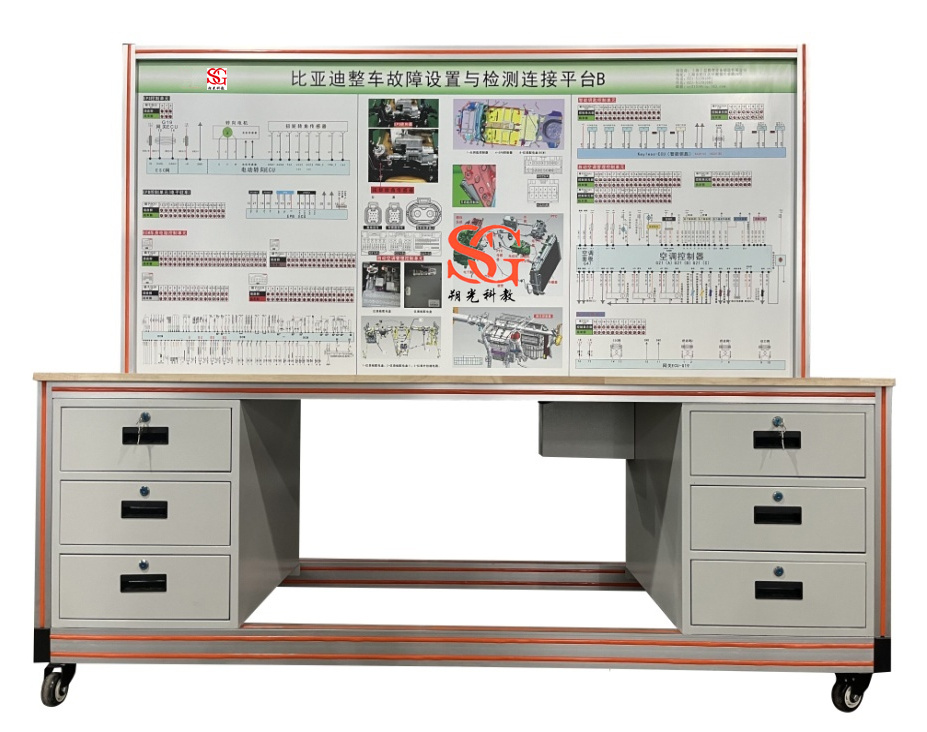

1.整車故障設置與檢測連接平臺(帶雙抽屜)1套:新能源三電電控系統1套,組合儀表等其他低壓電器電控1套;
2.手動考核系統 1套;
3. PC版無線智能考核系統(帶考核系統)1套;
4.臂掛可擺動角度的教學多媒體一體機1臺(19英寸);
5.專用無損原車器件的對接線束1套;
四、實訓實驗項目要求
1.了解純電動汽車的技術參數;
2.熟悉各總成零部件的名稱和功能;
3.了解純電動汽車各總成之間的控制關系;
4.熟悉控制模塊的組成;
5.了解電機控制器模塊的結構和工作原理;
6.掌握電機控制器模塊的檢測方法;
7.了解DC-DC轉換器模塊的結構和工作原理;
8.掌握DC-DC轉換器模塊的檢測方法;
9.了解動力配電箱模塊的結構和工作原理;
10.掌握動力配電箱模塊的檢測方法;
11.了解電池管理單元的結構和工作原理;
12.掌握電池管理單元的檢測方法;
13.熟悉電機總成的結構、工作原理及工作過程;
14.掌握電機總成的檢測方法;
15.了解交流車載慢充的結構和工作原理;
16.掌握交流車載慢充的檢測方法;
17.了解直流快充的結構和工作原理;
18.掌握直流快充的檢測方法;
19.了解檔位控制器的結構和工作原理;
20.掌握檔位控制器的檢測方法;
21.了解主控ECU的結構和工作原理;
22.掌握主控ECU的檢測方法;
23.了解加速踏板的結構和工作原理;
24.掌握加速踏板的檢測方法;
25.了解自動空調的結構和工作原理、掌握自動空調的檢測方法、模擬訓練自動空調的故障診斷與排除。
26.了解網關控制的結構和工作原理、掌握網關控制的檢測方法、模擬訓練網關控制的故障診斷與排除。
27.了解EPS系統的結構和工作原理、掌握EPS系統的檢測方法、模擬訓練EPS系統的故障診斷與排除。
28.了解EPB系統的結構和工作原理、掌握EPB系統的檢測方法、模擬訓練EPB系統的故障診斷與排除。
29.了解智能鑰匙控制系統的結構和工作原理、掌握智能鑰匙控制系統的檢測方法、模擬訓練智能鑰匙控制系統的故障診斷與排除。
30.了解BCM控制系統的結構和工作原理、掌握BCM控制系統的檢測方法、模擬訓練BCM控制系統的故障診斷與排除。
