一、飛輪電池儲能系統示教板功能

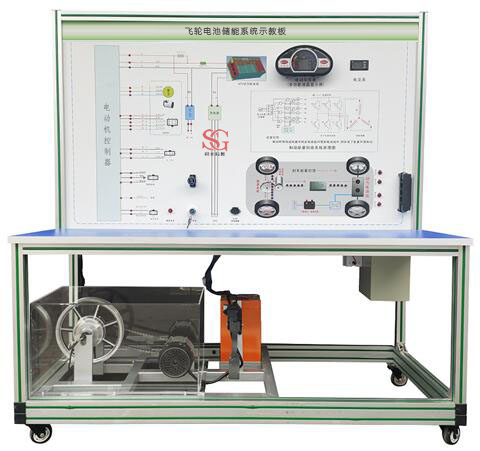

采用真實的飛輪電池系統實物為基礎，可真實動態模擬展示飛輪電池系統的組成結構和工作過程。適用于各院校對《新能源汽車與電力電子技術》飛輪電池儲能系統的教學需要。
二、飛輪電池儲能系統示教板功能特點
1.設備展示飛輪電池儲能系統的基本原理，可動態模擬飛輪電池儲能系統在不同工況下的運行狀態。
2.原理面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；UV平板噴繪的面板打印有永不褪色的彩色原理示意圖。
3.教學面板安裝點火開關、工況開關、加速裝置、飛輪裝置、控制器、工作電源、輸出電源裝置等，并輔以發光二極管進行系統流向的動態指示。
4.面板柜部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，示教板底座上配有30cm左右的桌面，方便放置資料、輕型檢測儀器等。
5.設備采用220V電源供電，直流電源有防短路功能。
三、飛輪電池儲能系統示教板技術規格
1.外接電源：交流220V±10% 50Hz(充電工況）
2.工作溫度：-40℃～+50℃
3.外形尺寸：1240×600×1700mm(長×寬×高)
4.工作溫度：-40℃～+50℃
5.設備顏色：標準7032等
6.設備鋼管：40*40*3mm
7.設備機柜：1.5mm冷板沖壓成形，背面設置維修門；
8.移動腳輪：100*60mm
四、飛輪電池儲能系統示教板基本配置（每臺）
|
序號 |
名稱 |
主要部件、器件及規格 |
數量 |
|
1 |
檢測面板柜 |
檢測原理面板，尺寸1548mmx940mm |
1 |
|
2 |
設備架 |
安裝移動腳輪，尺寸1600mmx650mmx1700mm |
1 |
|
3 |
電機控制器 |
配套 |
2 |
|
4 |
飛輪帶驅動電動機 |
48V/500W |
1 |
|
5 |
運轉慣性模擬電動機 |
500W/48V |
1 |
|
6 |
電流表 |
30A |
1 |
|
7 |
加速踏板 |
電子式 |
1 |
|
8 |
DC/DC變換器 |
配套 |
1 |
|
9 |
動力電池組 |
36V |
1 |
|
10 |
操作開關 |
點火開關、檔位開關、剎車開關等 |
1套 |
|
11 |
飛輪帶驅動輪軸 |
配套 |
1 |
|
12 |
驅動軸套/鏈條 |
配套 |
1 |
|
13 |
其他 |
繼電器盒、保險絲盒等 |
1套 |
|
14 |
能量流向指示燈條 |
12V，閃爍燈條 |
1套 |
|
15 |
保修卡與合格證 |
配套 |
1 |
|
16 |
教師手冊 |
配套 |
1 |
|
17 |
電動車儀表 |
多功能顯示屏 |
1 |
|
18 |
車載充電器與充電口 |
配套 |
1 |
|
19 |
電路故障設置與排除裝置 |
配套 |
1 |
