學習項目 | 學習任務 | 參考課時 |
項目一、三相異步電動機啟動線路制作、調試與故障排除 |
任務一:識別低壓電器及異步電動機 | 2 |
任務二:點動與自鎖正轉控制線路的實施 | 12 | |
任務三:聯鎖正反轉控制線路的實施與檢測 | 12 | |
任務四:Y-△降壓啟動控制線路分析與接線 | 6 | |
任務五:三相異步電動機順序控制線路安裝與測試 | 6 | |
項目二 三相異步電動機行程控制線路的設計及實施 | 任務一:電動葫蘆控制線路設計及實施 | 6 |
任務二:工作臺自動往返線路設計及實施 | 4 | |
項目三 三相異步電動機制動控制線路分析設計及實施 | 任務一:三相異步電動機反接制動控制線路安裝與測試 | 4 |
任務二:三相異步電動機能耗制動控制線路安裝與測試 | 4 | |
項目四 卷簾門控制電路的安裝、調試及故障排除 |
任務一:卷簾門控制電路的安裝、調試及故障排除 | 10 |
任務二:卷簾門PLC控制電路設計 | 4 | |
任務三:卷簾門PLC控制控制程序設計與調試 | 6 | |
項目五 傳送帶送料裝置控制線路的安裝、調試及故障排除 |
任務一:傳送帶送料裝置控制電路安裝、調試及故障排除 | 10 |
任務二:用PLC技術實現傳送帶送料裝置控制 | 4 | |
任務三:編寫調試PLC程序及系統總調試 | 6 |
實訓單元 | 模塊名稱 | 內容 |
緒論 | 液壓千斤頂 | 工作原理 |
機床工作臺 | 工作進程、工作原理 | |
動力元件 | 液壓泵 | 工作原理 |
齒輪泵 | 簡介、工作原理 | |
葉片泵 | 簡介、工作原理 | |
柱塞泵 | 簡介、工作原理 | |
執行元件 | 液壓缸 | 簡介 |
液壓馬達 | 簡介、工作原理 | |
輔助元件 | 蓄能器 | 簡介、工作原理 |
油管與管接頭 | 簡介 | |
油箱 | 簡介 | |
過濾器 | 簡介 | |
方向閥和方向控制回路 | 方向控制閥 | 簡介、工作原理 |
方向控制回路 | 工作原理 | |
壓力閥和壓力控制回路 | 壓力控制閥 | 簡介、工作原理 |
壓力控制回路 | 工作原理 | |
流量閥和速度控制回路 | 流量控制閥 | 簡介、工作原理 |
速度控制回路 | 工作原理 | |
新型液壓元件 | 插裝閥 | 簡介、工作原理 |
比例閥 | 簡介、工作原理 | |
疊加閥 | 簡介、工作原理 | |
數字閥 | 簡介、工作原理 | |
典型液壓系統 | 多缸工作回路 | 工作原理、接線練習 |
機床工作臺 | 工作原理 |
實訓單元 | 模塊名稱 | 內容 |
氣動剪切機 | 氣動剪切機 | 工作原理 |
氣動元件 | 氣源裝置 | 工作原理 |
單活塞桿氣缸 | 工作原理 | |
氣動馬達 | 工作原理 | |
氣動系統 | 氣動系統 | 工作原理、接線、實物仿真 |
方向閥和方向控制回路 | 方向控制閥 | 工作原理 |
方向控制回路 | 工作原理、接線、實物仿真 | |
壓力閥和壓力控制回路 | 壓力控制閥 | 工作原理 |
壓力控制回路 | 工作原理 | |
流量閥和速度控制回路 | 流量控制閥 | 工作原理 |
速度控制回路 | 工作原理、接線、實物仿真 |
一級模塊 | 二級模塊 | 三級模塊 |
中級 | PLC工作原理控制 |
實訓目的:通過動畫演示了解和掌握PLC的結構、STOP和RUN模式運行; PLC結構:使用鼠標點擊各部位,學習其知識點; 實訓電路:分別介紹run模式、stop模式、程序執行; |
程序的執行過程 | 執行過程:讀取信息分別將信號寫入; | |
電動機的起停控制 | 實訓目的:掌握兩地控制電路的編程方法,根據要求設計PLC的外圍電路、設計梯形圖等,根據控制要求模擬真實的操作; | |
電動機的正反轉控 | 實訓目的:掌握PLC的基本邏輯指令、PLC編程的基本方法和技巧、掌握編程軟件的基本操作、掌握電動機正反轉的PLC外部接線及操作,根據控制要求模擬真實的操作; | |
電動機循環正反轉控制 | 實訓目的:掌握PLC的基本邏輯指令、PLC編程的基本方法和技巧、掌握編程軟件的基本操作、掌握電動機正反轉的PLC外部接線及操作,根據控制要求模擬真實的操作; | |
三速電動機控制 |
實訓目的:掌握手持編程器的基本操作、編程的基本方法和技巧、三速電動機的PLC外部接線,根據控制要求模擬真實的操作; 通電運行:依據操作提示進行實物虛擬仿真通電運行操作; |
|
高級 | 星/角起動控制 |
實訓目的:掌握手持編程器的基本操作、編程的基本方法和技巧,掌握電動機Y/△啟動的PLC外部接線,根據控制要求模擬真實的操作; 設計實現:在已利用資源中選擇要操作的項目;通電運行:依據操作提示進行實物虛擬仿真通電運行操作; |
電動機正反轉能耗制動控制 | 實訓目的:掌握手持編程器的基本操作、編程的基本方法和技巧、電動機正反轉能耗制動的PLC外部接線,根據控制要求模擬真實的操作; | |
彩燈循環控制 | 實訓目的:掌握手持編程器的基本操作、編程的基本方法和技巧、PLC外部接線,根據控制要求模擬真實的操作; | |
數碼管的點亮控制 |
實訓目的:掌握PLC的基本邏輯指令的應用、編程的基本方法和技巧、PLC外部接線及操作,根據控制要求模擬真實的操作; 通電運行:依據操作提示進行實物虛擬仿真通電運行操作; |
|
大小球傳送裝置控制 | 實訓目的:掌握PLC的編程和連線方法、掌握大、小球分類傳送裝置的設計方法、設計大、小球分類傳送裝置的控制程序,根據控制要求模擬真實的操作; | |
簡易機械手的控制 |
實訓目的:熟悉步進指令的特點、用轉移指令來編寫控制程序,根據控制要求模擬真實的操作; 通電運行:依據操作提示進行實物虛擬仿真通電運行操作; |
|
技師 | 電鍍生產線的控制 | 實訓目的:熟悉電鍍生產工藝的控制要求,設計I/O端口分配圖、熟悉步進指令在設備控制中的編程方法、掌握步進順控指令的應用,根據控制要求模擬真實的操作; |
自動交通燈的控制 | 實訓目的:熟悉順控指令的用法式、掌握并行分支及并行匯合指令的寫法、實現交通燈的控制,根據控制要求模擬真實的操作; | |
皮帶運輸線的控制 | 實訓目的:熟悉皮帶機控制要求,掌握分支程序的編程方法,并行分支程序指令的編程,根據控制要求模擬真實的操作; | |
工業洗衣機的控制 | 實訓目的:掌握PLC與變頻器綜合控制的思路、步進順控程序的編制方法、變頻器程序運行參數的設置和外部端子的接線、能運用變頻器的外部端子和參數實現變頻器的程序,根據控制要求模擬真實的操作; | |
恒壓供水系統的控制 | 實訓目的:了解PLC與變頻器綜合控制的設計思路、掌握變頻器7段調速的參數設置和外部端子的接線、能運用變頻器的外部端子和參數實現變頻器的多段速度控制、能運用變頻器的多段調速解決工程實際問題,根據控制要求模擬真實的操作; | |
小推車控制 | 實訓目的:掌握較復雜程序的編寫、可擴展性程序編寫的思路和方法等,根據控制要求模擬真實的操作; | |
停車場車位的控制 | 實訓目的:熟悉和掌握PLC的編程和連線方法、變頻器A540的編程和接線方法等,根據控制要求模擬真實的操作; | |
變頻器的PU操作 |
初始化:按照操作步驟提示完成操作項目; 設定與運行:按照操作步驟提示完成PU操作項目; 簡單參數接線:按照原理圖中給出的先后順序在實物圖中連接導線; 多參數設定:按照操作步驟提示完成PU操作項目; 點動參數運行:按照操作步驟提示完成PU操作項目; |
|
變頻器的EXT操作 |
連續接線:按照原理圖中給出的先后順序在實物圖中連接導線; 連續運行:按照操作步驟提示完成操作項目; 點動接線:按照原理圖中給出的先后順序在實物圖中連接導線; 點動運行:按照操作步驟提示完成操作項目; |
|
變頻器的組合操作 |
組合1接線:按照原理圖中給出的先后順序在實物圖中連接導線; 組合1操作:按照操作步驟提示完成操作項目; 組合2接線:按照原理圖中給出的先后順序在實物圖中連接導線; 組合2操作:按照操作步驟提示完成操作項目; 多段接線:按照原理圖中給出的先后順序在實物圖中連接導線; 多段運行:按照操作步驟提示完成操作項目; |
|
綜合 | 手持編程器的操作 |
工作方式選擇:變頻器介紹,在聯機編程方式下,按OTHER鍵,用↑、↓鍵移動光標,查看各種工作模式; 程序清零:依據操作提示,按操作步驟使用鼠標完成操作;在界面上依據操作步驟完成操作; |

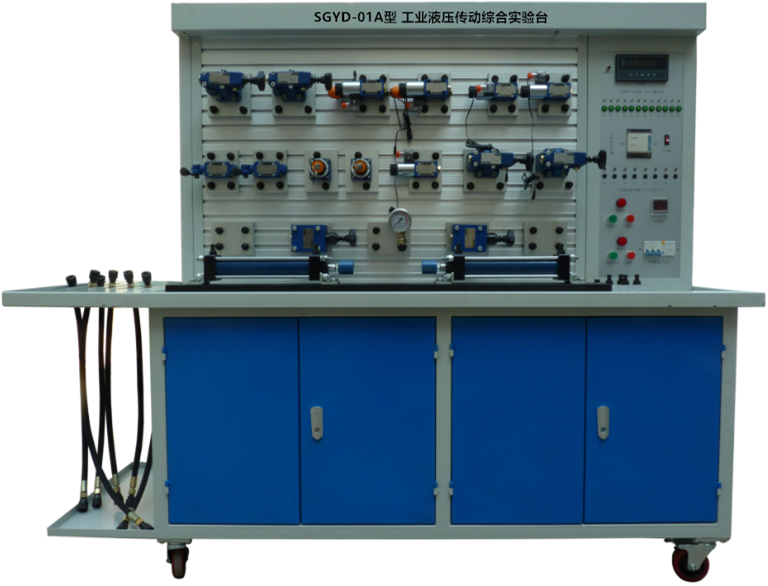

X62W萬能銑車 | 實訓目的:熟悉并掌握X62W萬用銑床電氣控制線路工作原理、模塊電器分部及功能特點,掌握PLC基本原理和指令運用,會電腦操作和三菱PLC軟件的應用、會X62W萬用銑床PLC改造的編程、調試、試運行等; | |
Z3050搖臂鉆床 | 實訓目的:熟悉Z3050搖臂鉆床電氣控制線路工作原理、模塊電器分部及功能特點,掌握PLC基本原理和指令運用,會電腦操作和三菱PLC軟件的應用、會Z3050搖臂鉆床PLC改造的編程、調試、試運行等; | |
CA6140型車床 | 實訓目的:熟悉CA6140車床電氣控制線路工作原理、模塊電器分部及功能特點,掌握PLC基本原理和指令運用,會電腦操作和三菱PLC軟件的應用、會CA6140車床PLC改造的編程、調試、試運行等; |
序號 | 名 稱 | 規 格 型 號 | 數 量 | 備 注 |
1. | 實訓桌 | 1650×650×1800,4只2600承載萬向滾輪,采用1mm-2mm厚度鋼壓制而成;導軌式抽屜,亞光噴塑烤漆工藝外表美觀大方。 | 1只 | 自制 |
2. | 實訓屏 |
1210×790×20 2.5mm 配合過渡底板進行搭接 |
1只 | 自制 |
3. | 壓力出口分配器 | 130×100×25鋁型材 | 1只 | 開模自制 |
4. | 壓力回油分配器 | 130×100×25鋁型材 | 1只 | 自制 |
5. | 元件存入柜 | 880×650×600 鋼制,亞光噴塑 | 1只 | 自制 |
序號 | 名 稱 | 規 格 型 號 | 數 量 | 備 注 |
6. | 驅動電動機 | 采用銑鐵外殼運轉躁音低于50分貝,臥式Vp-12 | 1臺 | 神煜 |
7. | 變量葉片泵 | 公稱排量6,67mL/r | 1只 | 神宇 |
8. | 油箱 | 50 L,金屬鋼板折邊制作,蓋邊加厚材料作支撐,表面噴塑,外形美觀大方 | 1只 | 自制 |
9. | 空氣濾清器 | 活動網口徑φ32,通過流量大于20L/min | 1只 | 過濾精度300目 |
10. | 濾油器 | MF-03 過濾精度200目 | 1只 | 油升 |
11. | 油溫油面計 | 鍍銘鐵質外殼 | 1只 | 油升 |
12. | 吸油管 | 300mm | 1只 | 自制 |
序號 | 名 稱 | 規 格 型 號 | 數量 | 備 注 |
13. | 雙作用液壓缸 | 行程200mm,桿徑與活塞比1:2 | 2只 | 中國正控液壓 |
序號 | 名 稱 | 規 格 型 號 | 數量 | 備 注 |
14. | 節流閥截止閥 | 單向節流閥 ,螺紋口徑M16,流量24L/min ,最大壓力35MPa | 2只 | |
15. | 單向閥 | RVP610,流量:30L/min ,最高壓力31.5 MPa螺紋口徑 M16 | 2只 | |
16. | 液控單向閥 | SV10, 口徑: φ10,最大流量:80L/min ,最小啟動壓力:0.5MPa | 2只 | |
17. | 直動式溢流閥 | DBDH6 | 1只 | |
18. | 先導式溢流閥 | DB10 | 1只 | |
19. | 順序閥 | DZ10最大流量:150L/min,最大壓力:31.5MPa ,壓力調節范圍:0.3-21 MPa,配置鋁安裝底座 | 2只 |
力士樂技術 |
20. | 調速閥 | 2FRM5, control flow 0.05-4L/min ,free flow 20L/min max pressure 工作壓力21 MPa ,配置兩口流路板,螺紋口徑M16 | 2只 | |
21. | 減壓閥 | DR10口徑: φ6 最大流量60L/min ,壓力調節范圍:0.3-25 MPa ,最大壓力31.5MPa, 配置鋁安裝底座 | 1只 | |
22. | 二位四通電磁換向閥(單) | 兩位四通 ,流量:60L/min 配過渡油路板,口徑φ8,直流24V線圈,配導線接插件,帶LED顯示 | 2只 | |
23. | 二位三通電磁換向閥(單) | 兩位三通 ,流量:60L/min 配過渡油路板,口徑φ8,直流24V線圈,配導線接插件,帶LED顯示 | 1只 | |
24. | 三位四通電磁換向閥(O) | 4WE6E三位四通 流量:60L/min 配過渡油路板,口徑φ8,直流24V線圈,配導線接插件,帶LED顯示 | 1只 | |
25. | 三位四通電磁換向閥(M) | 4WE6G三位四通 ,流量:60L/min 配過渡油路板,口徑φ8,直流24V線圈,配導線接插件,帶LED顯示 | 1只 | |
26. | 二位四通手動換向閥 | 4WMM3WE6A兩位二通 ,流量:60L/min 配過渡油路板,口徑φ8,直流24V線圈,配導線接插件,帶LED顯示 | 1只 | |
27. | 壓力繼電器 | HED40A15 彈簧管式 | 1只 | |
28. | 四通 | 鋁型材,鋁錠AL6063精致開模制成 | 2只 | 自制 |
29. | 五通 | 鋁型材,鋁錠AL6063精致開模制成 | 2只 | 自制 |
30. | 甘油式壓力表 |
10MPa 硅油耐震 內紅色標簽分別顯示MPa值和psi值 |
3只 | 臺灣 |
序號 | 名 稱 | 規 格 型 號 | 數量 | 備 注 |
31. | 高壓油膠管 | 各種實驗臺適用尺寸油管,兩端為公制螺紋,閉鎖式接頭膠層內置鋼絲,耐壓值28MPa | 1套 | |
32. | 開閉式快換接頭(公接頭) | 8通徑,帶自動閉合功能,接插不漏油 | 1套 | 自制 |
33. | 開閉式快換接頭(母接頭) | 8通徑,帶自動閉合功能,接插不漏油 | 1套 | 自制 |
34. | 液壓油 | 普力抗磨液壓油32# | 40升 | 中國石化 |
35. | 固定支架 | 每個支架帶T型固定鎖緊旋扭 | 4只 | 自制 |
序號 | 名 稱 | 規 格 型 號 | 數 量 | 備 注 |
36. | 轉速傳感器 | 二線 | 1只 | 滬工 |
37. | 轉速器 | ZN48 | 1只 | 上海 |
38. | 電感式接近開關 | PNP型 24V 0.5A,二線制,線長1.2米,絕緣等級高,耐油,耐腐蝕 | 4只 | 中國滬工 |
39. | 三相功率表 | 顯示電機三相功率 | 1個 | 上海 |
40. | 流量傳感器儀表 | 1只 | 上海 | |
41. | 流量傳感器 | LWG6 | 1只 | 上海 |
序號 | 名 稱 | 規 格 型 號 | 數 量 | 備 注 |
42. | 編程器(PLC) | FX1S-20MR | 1只 | 三菱 |
43. | 編程電纜 | 1.5米 | 1套 | 三菱 |
44. | 開關電源模塊 | WV分別輸出DC24V 4.5ADC12V 1.5A | 1只 | 臺灣明緯 |
45. | 電源啟停模塊 | 含三相四線漏電保護(輸出380V/220V) | 1套 | HGG(海格) |
46. | 時間繼電器模塊 | HB48內含延時、累時、頻率、轉速計數等32種功能,并提供DC9V輸出 | 1只 | ZN48 |
47. | 交流接觸器 | 施耐德 | 1只 | 華通 |
48. | 按鈕模塊 | 啟動按鈕,停下按鈕,,可編程控制器輸入輸出等 | 1套 | 華通 |
49. | 液壓仿真軟件 | 中文版 | 1套 | 費斯托 |
50. | 液壓回路仿真軟件 | MGCS | 1套 | 峰啟 |
序號 | 名 稱 | 規 格 型 號 | 數 量 | 備 注 |
51. | 密封膠帶 | (生料帶) | 1卷 | 8通徑 |
52. | 密封組合墊片 | Φ16 | 2只 | 上海 |
53. | 開閉式接頭 | 雙閉鎖接頭 | 1套 | 自制 |
54. | 按鈕開關 | 安裝孔Φ10 | 1只 | 正泰 |
55. | 保險絲 | 5A | 10只 | 正泰 |
56. | 電器插頭、插座 | 上海精藝 | 1套 | 正泰 |
57. | 電源線 | 5米 | 1條 | 昆山 |
58. | 三相四線插頭 | 16A | 1條 | 公牛 |
序號 | 名 稱 | 規 格 型 號 | 數 量 | 備 注 |
59. | 活動扳手 | 6” | 1把 | 上海滬工等 |
60. | 呆口扳手 | 17-19 | 1把 | |
61. | 內六角扳手 | 1.5mm – 10mm | 1套 | |
62. | 螺絲刀 | 一字型 十字型共2把 | 1套 | |
63. | 尖嘴鉗 | 滬工 | 1把 | |
64. | 實驗臺說明書 | 紙質 | 1冊 | 操作說明書 |
65. | 實驗指導書 | 紙質 | 實驗指導書 | |
66. | 各儀表說明書 | 紙質 | 1冊 | 儀表說明書 |
67. | 編程手冊 | 1張 | 電子版 | |
68. | 傳感器說明書 | 紙質 | 1冊 | 傳感器說明書 |
