實驗項目：
1、常用液壓元件性能測試實驗。（1）溢流閥靜態性能實驗；（2）節流閥特性測試實驗；（3）調速閥特性測試實驗；（4）節流調速回路性能實驗；（5）液壓泵性能測試實驗；
（6）液壓缸的頂缸實驗。
2、液壓回路三維動態畫面演示與控制、液壓回路搭接控制實驗。組態軟件液壓回路三維立體動態的模擬演示與控制，能在計算機里提供液壓回路搭接原理圖、液壓回路三維動畫演示圖，不僅能控制實驗回路的動作，而且可以清晰看到用不同顏色演示液壓回路油路的工作動態，使學生能更直觀地學習和了解實驗內容，實現了實驗過程的可視化、人性化。1] 壓力控制回路（壓力控制回路28種—帶仿真軟件）,2] 速度控制回路（速度控制回路25種—帶仿真軟件）,3] 方向控制回路（方向控制回路6種—帶仿真軟件）。4] 多缸控制回路（多缸控制回路11種—帶仿真軟件）/3、可編程控制器（PLC）電氣控制實驗
（1）PLC的指令編程、梯形圖編程的學習及應用；（2）PLC與計算機的通訊，在線調試、監控；
4、液壓傳動系統組成示范演示實驗。
5、液壓傳動各種元器件、輔助結構及工作原理拆裝可視性分析實驗:1）單向閥，2）調速閥，3）二位二通電磁閥（常閉），4）二位二通電磁閥（常開），5）二位二通行程控制閥，6）二位三通電磁閥，7）二位四通電磁閥，8）節流閥，9）三位四通換向閥（O型），10）三位四通換向閥體（H型），11）三位四通換向閥體（M型），12）順序閥，13）先導式減壓閥，14）先導式溢流閥，15）壓力繼電器，16）液控單向閥，17）溢流閥，18）油缸，19）截止閥，20）總閥。
6、液壓傳動系統電氣故障分析示范演示實驗。
7、創新及設計性實驗
8、軟、硬件擴展升級空間

基本結構：
1、機架采用2mm冷軋鋼板按工業標準產品精制加工，表面噴塑處理，實驗臺下部左邊配抽屜，可存放工具、資料、液壓元件等，右邊為液壓泵站，配有前后兩張活動門，拆裝方便，防灰、隔音；底板裝有4個活動輪，帶自鎖，可移動或固定；液壓臺面為漏網式整體回油結構：鍍鉻孔式網板，疊加式油盒。
2、壓力源內置，多種安全措施。
3、實驗實訓工作臺面為640mm×1500mm特制帶T型槽結構的鋁合金面板，有效工作面積≥0.96m2，以保證所有實驗實訓的工作空間。
4、實驗實訓臺鋁合金面板采用特殊定制6063-T5，1500mm×120mm×16mm鋁合金型材，表面陽極氧化,面板1500mm×160mm×16mm，重量≥5kg，厚度3mm-5mm。可承載力50kg
5、電控模塊箱需采用上置式結構，電控模塊箱采用拔絲工藝生產的金屬面板，字體采用彩色分色絲映，美觀、絕緣、耐壓，且能快速裝卸。1主控箱，配轉速溫度顯示表或大、小流量表、2直流電源箱、3程序控制箱、4電磁閥控制箱、5油缸控制箱等。
6、液壓元件安裝采用2A12鋁合金制作的配油板，配套高強度工程塑料制造的T型槽卡夾；

主要功能：
1.配備不同的液壓器件模塊，機件模塊，電器模塊，可實現工業實物液壓，電器控制接線上百種原理回路演示，性能數據測試分析。
2.提供80多種液壓回路原理圖和課件：繼電器可控制的各類液壓回路實驗:提供液壓回路圖,電磁鐵工作狀態表使學生學習更加豐富。
3.組態三維立體動畫軟件電腦顯示控制液壓原理回路，實時顯示進、回油與各部件工作狀態。

主要技術參數：
1、變量電機泵組2HP+VP1-12-70電源220V / 380V 50HZ，功率1.5KW，轉速1500r/min，壓力7MPa，流量10L/min
2、風冷卻器壓力1.4MPa，流量20L，功率 38W
3、蓄能器容積0.63L，壓力10MPa
4、油箱：容積：70L
5、流量計：流量范圍 0.3～1.5m3/h，公稱壓力1.6MPa
6、液壓元件國產品牌華德
7、外形尺寸：約1900×600×1680mm 實驗臺重量：約140KG

上一篇： SG-26B 氣動PLC控制綜合實訓裝置
下一篇：沒有了

亚洲午夜精品毛片_在线免费午夜福利电影_女性自慰网站免费看ww_国产精品黄色大片_日韩无码操逼色网视频_不付费无病毒看污软件片_三男一女吃奶添下面_日韩欧美精品久久天天看_午夜福利国产自_欧美大肚孕妇激情孕交

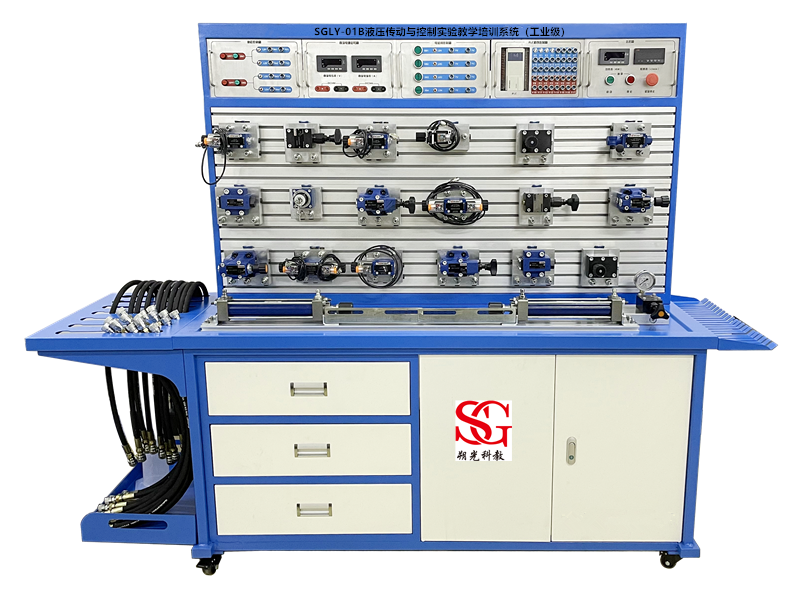

SGLY-01B液壓傳動與控制實驗教學培訓系統（工業級）
