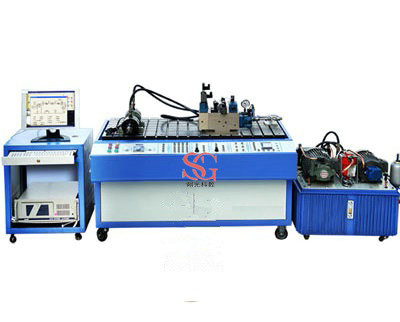

電液比例與電液伺服性能檢測綜合實驗臺由操作臺.泵站.電腦桌組成。采用“虛以儀器”技術，運用虛以儀器測控和多種控制方式的新一代液壓產品，能可靠完成電液伺服和電液比例系統的閉環控制.電液伺服閥和電液比例閥的性能測試，以及液壓元件性能測試。是液壓學科中必備的產品。

電液比例與電液伺服性能檢測綜合實驗臺特點

1.采用移動式液壓泵站，雙泵供油，蓄能器穩壓，壓差反饋恒壓加載，高壓濾油器過濾，風冷卻器和電加熱控溫。

2.選用高性價比計算機，標準DAQ數據采集卡，高性能傳感器，高效的專業測控軟件組成“虛擬儀器”測控系統。

3.突出“軟件就是儀器”的新概念，設計功能更豐富，具有更直觀友好軟面板的信號發生器和紋號分析儀等“虛擬儀器”代替昂貴的傳統儀器。

4.具有強大的數據采集與處理功能，可實時采集壓力、流量、位移、溫度等信號，并可方便的實現數據存儲、壓縮及顯示。

5.硬件，軟件均采取防干擾措施，保證系統運行安全可靠。

6.采用模塊化、標準化等開放式結構與技術，保證系統的可擴展性和可移植性。

7.操作臺面采用鑄鐵面板經精加工而成，平面安裝，保證實驗的穩定性及數據的精確性。

電液比例與電液伺服性能檢測綜合實驗臺實驗內容

1.電液伺服閥的基本特性實驗；

1）空載流量特性
2）負載流量特性

3）壓力增益特性
4）內部泄露特性

5）頻率特性

2.電液比例閥基本特性實驗；

1）穩態控制特性

2）穩態負載特性

3）階躍響應特性

4）頻率響應特性

3.電液比例流量閥實驗；

1）穩態控制特性實驗

2）穩態負載特性實驗

3）輸入電流階躍響應特性實驗

電液比例與電液伺服性能檢測綜合實驗臺技術參數

定量葉片泵，型號YB1-10

額定壓力6.3Mpa

排量10ml/r

轉速1450r/min

驅動功率2.2KW

定量葉片泵，型號YB1-6

排量6ml/r

轉速1450r/min

額定壓力6.3Mpa

驅動功率1.5KW

電液比例與電液伺服性能檢測綜合實驗臺主要配置

液壓元件配置
序號	名稱	型號	參數	數量
1	定量葉片泵	YB1-10	P額=6.3MPa,q=10mL/r,n=1450r/min, N=2.2KW	1
2	定量葉片泵	YB1-6	P額=6.3MPa,q=6mL/r,n=1450r/min, N=1.5KW	1
3	液壓缸	單桿雙作用缸	D=40，d=28,L=150	1
4	液壓缸	雙桿雙作用缸	D=40，d=28,L=150	1
5	溢流閥	Y-25B	P額=6.3MPa,Q額=25L/min	2
6	節流閥	L-25B	P額=6.3MPa,Q額=25L/min	1
7	電磁閥	22E2-25B	P額=6.3MPa,Q額=25L/min	2
8	電磁閥	34E2-25B	P額=6.3MPa,Q額=25L/min	1
9	電液伺服閥配伺服放大器	QDY8-E20-200	P額=16MPa,Q額=20L/min， I額=200mA,電反饋式電液流量伺服閥	1
10	伺服油缸	定做（選）	D=50mm，d=28mm,L=60mm	1
11	蓄能器	NXQ1-1/10	容量1L，壓力10MPa	1
12	高壓濾油器	QVI-H40X5	壓力32MPa,流量40L/min，過濾精度5υ	1
13	回油過濾器	RFB-63X10	壓力1.6MPa,流量63L/min，過濾精度10υ	1
14	風冷卻器		壓力1-4MPa,流量20L/min，功率65W	1
15	高壓球閥	YJZQ-J15	壓力32MPa，通徑15mm	1
16	單向閥	I-25	壓力6.3MPa,流量25L/min	1
17	電液比例方向閥配比例放大器	4WRE6E8-10B/24Z4/M	最大流量65L/Min,重復精度＜=1%，電磁鐵最大電流1.5A。	1
18	電液比例溢流閥配比例放大器	DBETR-10B/80M	最高設定壓力8MPa,最大流量3L/Min	1
19	電液比例調速閥配比例放大器	2FRE6-20B/10QM	最大流量10L/Min,最小壓差0.6~1MPa，壓降0.1~0.6MPa	1
20	中泰數據采集卡	PCI8335A	輸入通道數：單端32路，雙端16路，最大采樣頻率250KHz,輸出通道數：單端4路	1
