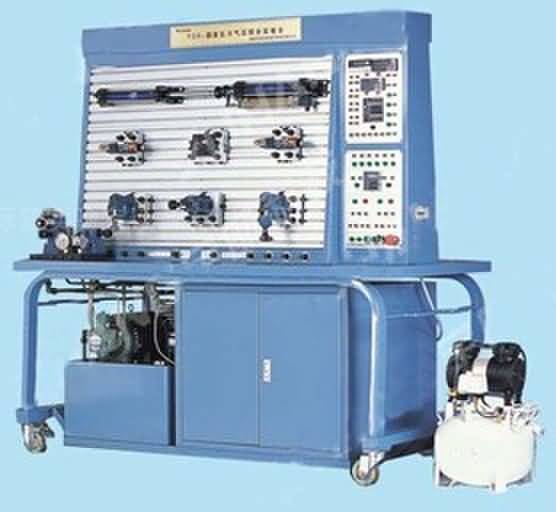

1. 實驗臺架用2mm冷軋鋼板制作，安裝臺面為寬160mm厚16mm長1500帶T型槽工業用鋁合金面板。
2. 實驗臺具有氣控氣、電控氣、編程控氣等多項實驗功能。
3. 實驗臺具有計算機接口，可以實現PLC與計算機編程、通信、存儲。
4. 實驗臺供電系統采用雙路安全保護，氣動元器件電壓均為24V，行程開關采用先進的光電開關控制，電氣主要元件采用進口品牌：三菱、歐姆龍、施耐特。
5. 基本氣動元件：
6. 配備新一代組態軟件動態模擬實驗過程和創新組合各種氣動回路。
7. 配備相應的工具和易損件。
8. 空氣壓縮機為靜音無油空氣壓縮機。

二、氣壓傳動技術綜合實驗臺實驗項目：

應能完成12大項30種回路實驗
1. 單作用氣缸換向回路
2. 雙作用氣缸換向回路
3. 單作用氣缸（單向及雙向）調速回路
4. 雙作用氣缸單向及雙向調速回路
5. 壓力控制回路
6. 單缸單次、連續自動往復控制回路
7. 雙缸順序動作回路
8. 多缸順序動作回路
9. 雙缸同步回路
10. 快速排氣閥、或門型梭閥應用回路
11. 緩沖回路和多點同時控制回路
12. 全氣控氣動系統基本回路
13. 雙作用氣缸進口節流調速回路實驗
14.雙作用氣缸出口節流調速回路實驗
15.單電控速度變換回路實驗
16.雙作用氣缸單電控自動往復運動回路
17.雙作用氣缸-電聯合控制連續往復運動
18.電-氣聯合控制順序動作回路

三、氣壓傳動技術綜合實驗臺主要技術參數：

空氣壓縮機：電壓220V 50HZ 功率550W 轉速1400r/min
啟動壓力（運行中）：0.45MPa(0.1-0.8Mpa可調)
停機壓力（運行中）：0.75Mpa
額定排氣量：≥55L/min(0.4Mpa時)
噪音：( 58-62)Db（A）
儲氣罐容積：22L
外形規格：1450×550×1680mm

四、氣壓傳動技術綜合實驗臺氣動元件

序號	型號	名稱	數量	備注
1	MAL20×100	氣缸	3件	雙作用單出桿（臺灣亞德克）
2	MAL20×100	氣缸	1件	單作用單出桿（臺灣亞德克）
3	4V23OP-06DC24V	三位五通換向閥	2件	雙電控（臺灣亞德克）
4	4A23OP-06	三位五通換向閥	1件	雙氣控（臺灣亞德克）
5	4V220-06DC24V	二位五通換向閥	3件	雙電控（臺灣亞德克）
6	4V210-06DC24V	二位五通換向閥	1件	單電控（臺灣亞德克）
7	4A210-06	二位五通換向閥	1件	單氣控（臺灣亞德克）
8	4A220-06	二位五通換向閥	1件	雙氣控（臺灣亞德克）
9	6NCDC24V	二位三通換向閥	3件	單電控（臺灣亞德克）
10	3L210-06	二位三通換向閥	2件	手動控制（臺灣亞德克）
11	S3R-06	二位二通換向閥	2件	行程控制（臺灣亞德克）
12	KV-06	梭閥	1件	國產
13	0E-01	快速排氣閥	2件	（臺灣山耐斯）
14	ASL100-06	單向節流閥	6件	（臺灣亞德克）
15	AR1500	減壓閥	1件	（臺灣亞德克）
16	ME-8108	行程開關	4件	國產
17	AFC2000	氣動二聯體	1件	（臺灣亞德克）
18	APC6-06	快速接頭	80件	（臺灣亞德克）
19		空氣壓縮機	1件	國產
20	BSL-01	消聲器	27件	（臺灣亞德克）
21	PUA0640	氣管	20米	（臺灣亞德克）
22	APE6	三通	8件	（臺灣亞德克）
23	AP2A6	四通	2件	（臺灣亞德克）
24	DCPHPP02	手編器	1個	（臺灣臺達）
25	PLCDVP-14ES	可編程控制器	1	（臺灣臺達）
26	12～14	開口扳手	1件	國產
27	17～19	開口扳手	1件	國產
28	6＂	活動扳手	1把	國產
29	3mm	內六角扳手	1件	國產
30		剪刀	1把	國產
31	4＂	十字起	1把	國產
32	4＂	一字起	1把	國產
33	3＂	一字起	1把	國產
34	f25´135	差動氣缸	1個
35	f25´160	雙活塞氣缸	1個
36	f25´135	鋼索式雙作用	1個
37		雙出桿氣缸	1個
38	f25´f32´110	增壓氣缸	1個

五、主要電氣元件

序號	型號	名稱	數量	備注
1	FX1S-20MR-001	可編程控制器	1
2	TP04G	文本屏	1
3	WJ152-4C-T	繼電器	6
4	PBC[Y090]LYA7	轉換開關	1
5	EX-20P -E	手編器	1
6	TX-SP5C	接近開關	4
7	S200-24	開關電源	1
8	XS12/2P	航空插	9
9	XS12/4P	航空插	10
10	85C-V50V	電壓表	1
11	85C-A2A	電流表	1
12	NHC-24V	指示燈	6
13	LA-39	按扭	10	燈24V,綠,2常開不自鎖
14	LA-39	按扭	2	燈24V,紅,1開1,不自鎖
15	LA-39	按扭	1	燈24V,紅2開,自鎖
16	LA-39	按扭	3	燈24V,黃2開,自鎖
