SG-37A液壓元件拆裝實訓臺

時間:2022-03-08 15:04:04

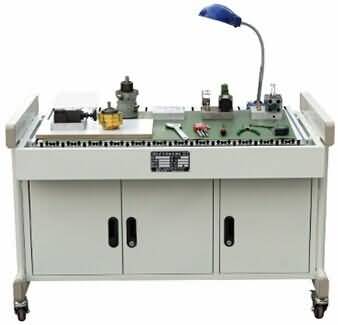

SG-37A液壓元件拆裝實訓臺


一、概述
液壓元件是液壓系統的重要組成部分,本實訓臺配置各種液壓泵、液壓控制閥和液壓缸等液壓元件及相關工具,通過對液壓元件的拆裝實訓,觀察及了解各零件在液壓元件中的作用,加深學生對液壓元件結構及工作原來的了解。并能對液壓元件的加工及裝配工藝有一定的認識,適合各職業院校機電類專業“液壓傳動”、“液壓與氣壓傳動”等課程的實訓教學需要。

二、技術參數
1、交流電源:?jiǎn)蜗郃C 2200 V±10% 50Hz;
2、溫度:-10~50℃;
3、外形尺寸:約長×寬×高=1230mm×700mm×820mm;
4、整機功耗:≤1.0 kVA;
5、安全保護措施:實訓臺桌面采用高絕緣、高強度、耐高溫的高密度板。具有接地保護、漏電保護功能,安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線

三、配置及技術性能
1.動力元件
低壓齒輪泵(CB-B4)、葉片泵(YB-10B)、高壓柱塞泵(4MCY-1)
2.控制元件
直動式溢流閥(P-B10)、先導式溢流閥(Y-10B)、高壓溢流閥(DB-10)、減 壓閥(J-10B)、節流閥(L-10B)單向閥(I-10B)、換向閥(34E-10B)、高壓 換向閥(3WE6A)等。
3.執行元件:?jiǎn)纬鰲U雙作用液壓缸
4.其它要求:主體采用金屬框架制作,表面為雙層亞光密文噴塑工藝處理。設有抽屜、日光燈一個、交流電源插座。為減少拆裝時的碰撞而引起的噪音,在臺面上鋪設有防靜電橡皮墊。
5.拆裝工具:內六角扳手一套、游標卡尺0~250、0~25外徑千分尺、300鋼板尺一跟、開口板子二把、螺絲刀一把、200臺虎鉗一臺等、小元器件盒一個、清洗盆兩個等。

四、實訓項目
1.液壓缸拆裝實訓
2.液壓泵拆裝實訓
3.方向控制閥拆裝實訓
4.壓力控制閥拆裝實訓
5.流量閥控制拆裝實訓

五、液壓元件拆裝實訓臺配置清單

序號 元件名稱 規格/型號 數量 單位 備注
1 實訓裝置 1230x700x820mm 臺 1 鐵質雙層亞光密紋噴塑結構
2 齒輪泵 BB-B6 臺 1
3 柱塞泵 5MCY-1 臺 1
4 葉片泵 YB1-10B 臺 1
5 直動式溢流閥 P-B10 1
6 先導式溢流閥 Y-10B 1
7 減壓閥 DR10-4-5X10Y 1
8 節流閥 DVP6 1
9 調速閥 2FRM5-31B/15QB 1
10 液控單向閥 SV10PA1-30 1
11 三位四通換向閥 4WE6E61B/CG24N9Z5L 1
12 單杠雙作用液壓缸 MOB40-200 1
13 鋼皮尺 30CM 1
14 千分尺 0~25mm 1
15 卡簧鉗(內、外) P1ERS 2
16 活動扳手 6”-150mm 1
17 10”-250mm 1
18 內六角扳手 JTECH 1
19 拆裝墊塊   1 元件在墊塊上拆裝
20 橡膠墊皮   1
