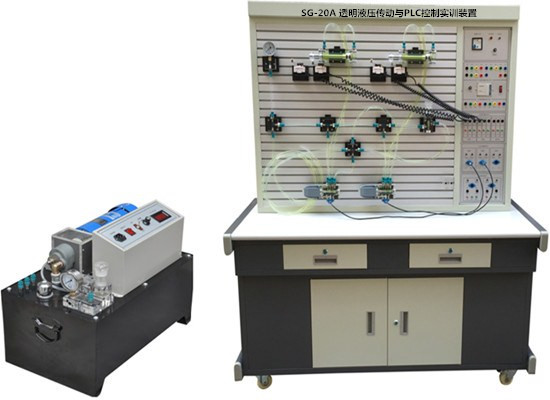

SG-20A 透明液壓傳動與PLC控制實訓裝置(含組態軟件）

時間：2022-03-08 15:06:45

液壓傳動與PLC控制實訓裝置是根據現代實驗教學特點，征集廣大學科教師對實驗的建議，吸收國內外先進的液壓實驗教學特點，精心設計而成。它采用先進的液壓元件技術和新穎的模塊設計，構成了插接方便的系統組合。它滿足高等院校、中等專業院校及職業技工學校的學生對進行液壓傳動課程的實驗教學要求?？梢耘囵B(yǎng)和提高學生的設計能力、動手能力和綜合運用能力，起到了加強設計性實驗及其綜合運用的實踐環節的作用。

一、主要技術參數
1、電源：AC220V允差±l0%，50Hz；
直流電源輸入AC220V 輸出DC24V/3A
2、裝置容量：≤1kVA；
3、工作環境溫度：－5℃～40℃；
4、工作濕度：≤90%(40℃時)；
5、外形尺寸：1500mm×1000mm×1750mm
6、液壓泵站：
（1）系統額定壓力0.8MPa；
（2）定量齒輪泵-電機1套：采用內軸一體式安裝，結構緊湊，噪音低；定量
     齒輪泵：額定流量6L∕min，壓力2.5 MPa；電機：功率450W，調速范
     圍0－1500r/min，外型尺寸：630mm×380mm×500mm
  （3）油箱：公頃容積30L；附有油溫液位計、過濾器、空氣濾清器、耐震壓
       力表，L-HL46號液壓油；
7、液壓元件：
采用透明工藝加工而成，最大工作壓力2.0MPa。每個透明液壓元件皆配
有底板，可方便、隨意地安放在操作面板上。油路搭接采用快換接頭，
而且采用透明軟管，可清晰直觀看見油路的流動，不漏油。
    8、電器控制單元：
  （1）PLC主機模塊：主機選用三菱FX1S-20MR主機，12路DC輸入/8路繼
       電器輸出。
  （2）配有控制模塊：電源模塊，PLC控制模塊，繼電器控制模塊，控制按鈕
       模塊，液壓元件獨立模塊等。
9、組態仿真控制軟件：液壓實訓系統能夠?qū)崿F(xiàn)組態軟件與實訓設備之間的
       鏈接，實現組態軟件與硬件之間的結合，通過組態軟件實現對實際回路
       的控制，使系統具有更強的仿真功能。
   10、電磁換向閥：AC24V .吸力3mpa
11、透明液壓濕式離合器變速箱液壓系統換向回路仿真軟件：
真實演示濕式離合器變速箱摩擦片分離、結合、換擋、變速動作；了解
濕式離合器液壓系統組成及工作原理，各內部結構及工作過程 (投標時
現場演示透明液壓濕式離合器變速箱仿真軟件)。

二、主要特點
1、液壓傳動與PLC控制綜合實訓裝置主要由實訓桌、實訓臺、液壓元件和電器控制器件、可編程控制器（PLC）等器件組成。
2、實訓桌、實訓臺為鐵質雙層亞光密紋噴塑結構，實訓桌抽屜內存放液壓元件等。
3、配備全常用液壓元件：每個液壓元件均配有安裝底板，可方便、隨意地將液壓元件安放在鋁合金型材面板上（面板帶“T”溝槽形式的鋁合金型材結構）。油路搭接采用快換接頭，拆接方便，不漏油。
4、實訓元件均為透明有機材料制成，便于了解掌握幾十種常用液壓元件的結構，性能及用途。掌握幾十種基本回路的工作原理，實驗組裝回路快捷、方便。
5、通過機械控，傳統繼電器控制，先進的PLC自動控制與PLC編程及MGGS
   組態監控技術于一體，靈活實現其功能。
6、實訓控制單元也可以采用獨立的繼電器控制單元進行電氣控制，通過比
較，突出PLC可編程序控制的優越性和先進性，加深對PLC編程器的了解與掌握。

三、透明液壓PLC控制基本實訓回路
1、用手動換向閥的換向回路。
2、用中位機能換向閥的用鎖回路。
3、用液控平向閥的閉鎖回路。
4、壓力調定回路。
5、二級壓力控制回路。
6、用減壓閥的減壓回路。
7、用增壓缸的增壓回路。
8、用H型換向閥的卸載回路。
9、進油節流調速回路。
10、回油節流調速回路。
11、調速齒輪泵的換向調速回路。
12、調速齒輪泵和調速閥組成的復合調速回路。
13、流量閥短接的速度換接回路。
14、用調速閥串連聯的二次進給同路。
15、用調速閥并聯的二次進給同路。
16、用順序閥的順序動作回路。
17、用壓力繼電回的順序動作回路。
18、用行程開關控制的順序動作回路。
19、用行程換向閥的順序動作回路。
20、串聯液壓缸的同步回路。
21、用先導型溢流閥控制的換向回路。
22、PLC編程軟件學習和使用
23、PLC與計算機的通訊，在線調試、監控
24、PLC控制的液壓基本回路實訓（優化控制）

四、通過組態仿真畫面演示及控制的液壓回路實訓項目：
1、用手動換向閥的換向回路。
2、用中位機能換向閥的用鎖回路。
3、用液控平向閥的閉鎖回路。
4、壓力調定回路。
5、二級壓力控制回路。
6、用減壓閥的減壓回路。
7、用增壓缸的增壓回路。
8、用H型換向閥的卸載回路。
9、進油節流調速回路。
10、回油節流調速回路。
11、調速齒輪泵的換向調速回路。
12、調速齒輪泵和調速閥組成的復合調速回路。
13、流量閥短接的速度換接回路。
14、用調速閥串連聯的二次進給同路。
15、用調速閥并聯的二次進給同路。
16、用順序閥的順序動作回路。
17、用壓力繼電回的順序動作回路。
18、用行程開關控制的順序動作回路。
19、用行程換向閥的順序動作回路。
20、串聯液壓缸的同步回路。
21、用先導型溢流閥控制的換向回路。

五、通過組態仿真畫面演示及控制的液壓回路示列

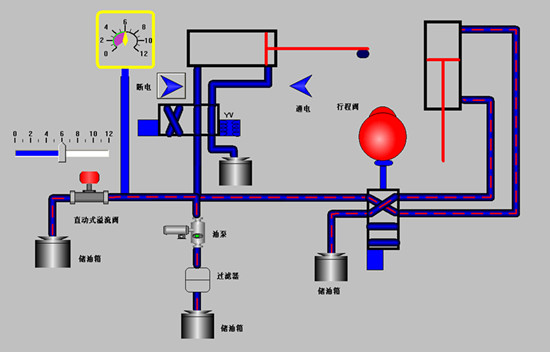

用行程閥的順序動作回路

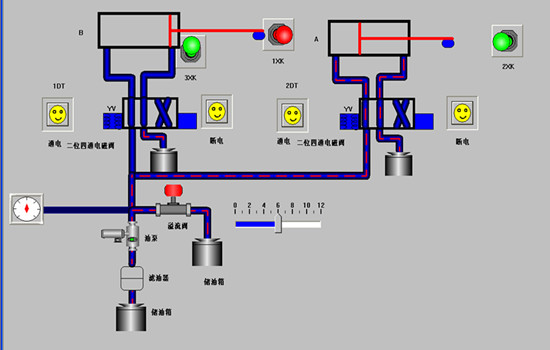

用電器行程開關的順序動作回路

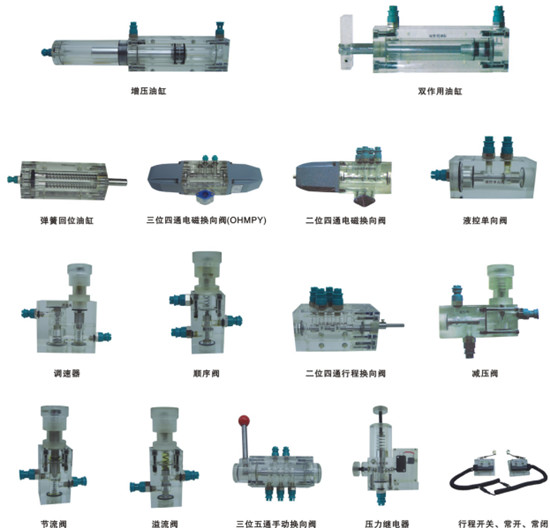

六、液壓元件

七、透明液壓PLC控制實訓裝置清單

序號	名稱	型號	數量	備注
1	實訓桌		1張
2	實訓臺		1臺
3	電腦推車		1張
4	PLC主機模塊	FX1S-20MR	1塊
5	電源模塊		1塊
6	繼電器控制模塊		1塊
7	PLC控制按鈕模塊		1塊
8	雙作用油缸（帶行程撞塊）	透明元件	2只
9	二位二通電磁換向閥	透明元件	1只
10	二位四通電磁換向閥	透明元件	2只
11	三位四通電磁換向閥（O型）	透明元件	1只
12	三位四通電磁換向閥（H型）	透明元件	1只
13	三位四通電磁換向閥（M型）	透明元件	1只
14	彈簧回位油缸	透明元件	1只
15	增壓油缸	透明元件	1只
16	輔助油箱	透明元件	1只
17	單向閥	透明元件	2只
18	液控單向閥	透明元件	2只
19	溢流閥（直動式）	透明元件	2只
20	溢流閥（先導式）	透明元件	1只
21	節流閥（直動式）	透明元件	1只
22	調速閥	透明元件	2只
23	順序閥	透明元件	2只
24	減壓閥	透明元件	1只
25	二位四通行程換向閥	透明元件	1只
26	三位五通手動換向閥	透明元件	1只
27	壓力繼電器	透明元件	1只
28	壓力表	透明元件	3只
29	三通接頭	透明元件	7只
30	四通接頭	透明元件	3只
31	行程開關（常開）		2只
32	行程開關（常閉）		2只
33	透明液壓皮管		20米
34	油盤		1只
35	油箱		1只
36	空氣過濾器		1只
37	吸油過濾器		1只
38	油溫液位計		1只
39	機泵組		1套
40	L-HL46號液壓油		30kg
41	電磁閥通用連接線		3條
42	壓力繼電器插頭線		1條
43	編程電纜（三菱）		1條
44	工具		1套
45	快速油接頭		5只
46	油塞		5只
47	液壓傳動實訓說明書		1冊
48	PLC編程軟件、程序、組態軟件	光盤	1盤
