SG-37B裝載機液壓系統與PLC控制實訓裝置

時間:2022-03-08 15:11:05

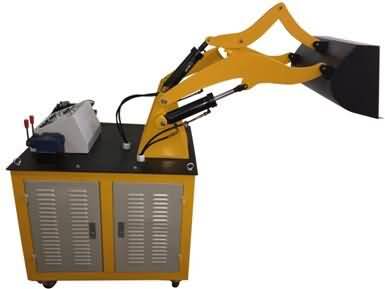

SG-37B裝載機液壓系統與PLC控制實訓裝置(圖1)



一、概述
裝載機是機械工程中主要的機械,它廣泛應用于工程建筑、施工筑路、水力工程、國防工程等土石方施工及礦山采掘等行業。液壓裝載機仿真模型具有體積小、重量輕、操作方便和遠距離操縱等優點,其目的是引導學生進行積極思維、創新設計、培養學生綜合設計能力和實踐動手能力一種新型綜合實訓設備。

二、技術參數
1、輸入電源:三相五線,AC380V.允差±l0%,50Hz;
2、裝置容量:≤2kVA;
3、工作環境溫度:-5℃~40℃;
4、工作濕度:≤90%(40℃時);
5、液壓泵站:
(1)系統額定壓力6.3MPa;
(2)變量葉片泵-電機1套:采用內軸一體式安裝,噪音低;變量葉片泵:額定流量8L∕min,壓力7MPa;電機:交流380V電壓,功率1.5kVA。
6、電器控制單元
(1)PLC主機模塊:主機選用三菱FX1S-20MR主機,12路輸入8路繼電器輸出。
(2)配有控制模塊:電源模塊,PLC主機控制模塊,PLC控制按鈕模塊等。
7、總規格尺寸:1500×650×1400(mm)

三、性能及特點
1、裝載機液壓系統與PLC控制實訓裝置主要由裝載機實訓臺、液壓泵站、液壓元件和手動控制器件、可編程控制器(PLC)等組件組成。
2、裝載機實訓臺為鐵質雙層亞光密紋噴塑結構。
3、電氣操作在控制臺上方,液壓站放置于液壓臺底部。整體結構緊湊協調,美觀大方,牢固性強。
4、裝載機械是按照實物的結構與縮小比例制作模擬現場操作,能夠真實地體現機械的實際工況,使學生在實踐中了解機械的各部件結構及工作原理,
5、實訓控制采用手動控制,先進的PLC自動控制與PLC編程及監控技術于一體,靈活實現其功能。
6、液壓部件采用膠管連接, 液壓元件采用工業液壓元件;
7、泵站采用電機—泵一體化結構,增加性能的穩定性,同時減小使用過程中的噪音;
8、工作電壓AC380V,對地漏電保護,電器控制采用直流24V,有過壓保護,防止誤操作損壞設備

四、主要功能
1、裝載機機構及工作原理觀摩、拆裝實驗;
2、液壓工業應用領域的認識與了解;
3、液壓回路的搭接實訓等;
4、可完成鏟斗轉動、動臂升降等動作;

五、裝載機液壓系統與PLC控制實訓裝置配置清單
序號 名   稱 型  號 數量 備注
1 裝載機實訓裝置   1臺
2 PLC主機模塊 三菱FX1S-20MR 1塊
3 電源模塊   1塊
4 PLC控制按鈕模塊   1塊
5 舉升油缸   2只
6 鏟斗油缸   1只
7 三位四通手動換向閥 4WMM6C50BF 2只
8 三位四通電磁換向閥 4WE6E60/EG24NZ5L 2只
9 拉桿   1套
10 鏟斗   1個
11 動臂   1件
12 底座   1件
13 油管   19條
14 支架   1套
15 連接件   1套
16 連桿   1套
17 機泵組 泵站系統 1套
18 L-HL46號液壓油   30L
19 工具   1套
