一、概述
本裝置采用工業液壓元件及防漏油管，可真實演示挖掘機工作裝置的挖掘、卸料、提升等動作、控制方式有手動與PLC的基本回路實訓。適合大中專院校機電類專業"液壓傳動"、"液壓與氣壓傳動"等課程的教學實訓需要。三相電源帶有漏電保護，直流電源帶有過流保護，系統額定壓力為6.3Mpa。

二、挖掘機液壓系統與PLC控制實訓裝置技術參數
1、輸入電源：三相五線，AC380V．允差±l0%，50Hz；
2、裝置容量：≤2kVA；
3、工作環境溫度：－5℃～40℃；
4、工作濕度：≤90%(40℃時)；
5、液壓泵站：
（1）系統額定壓力6.3MPa；
（2）變量葉片泵-電機1套：采用內軸一體式安裝，噪音低；變量葉片泵：額定流量8L∕min，壓力7MPa；電機：交流380V電壓，功率1.5kVA。
6、電器控制單元
（1）PLC主機模塊：主機選用三菱FX1S-20MR主機，12路輸入8路繼電器輸出。
（2）配有控制模塊：電源模塊，PLC主機控制模塊，PLC控制按鈕模塊等。

三、挖掘機液壓系統與PLC控制實訓裝置主要特點
1、挖掘機液壓系統與PLC實訓裝置主要由挖掘機實訓臺、液壓泵站、液壓元件和手動控制器件、可編程控制器（PLC）等組件組成。
2、挖掘機實訓臺為鐵質雙層亞光密紋噴塑結構。
3、通過機械控制，先進的PLC自動控制與PLC編程及監控技術于一體，靈活實現其功能。

四、挖掘機液壓系統與PLC控制實訓裝置主要功能：
1、液壓傳動各部件及工作原理觀摩、拆裝實訓；
2、液壓控制系統原理學習與分析；
3、挖掘機仿真作用、鏟斗和斗桿復合進行工作實訓；
4、回轉作業，動臂提升同時平臺回轉；
5、卸料作業、斗桿和鏟斗工作同時大臂可調整位置高度；
6、返回、平臺回轉、動臂和斗桿配合回到挖掘開始位置；
7、PLC指令編程，梯形圖學習實驗；
8、PLC編程軟件的學習應用；
9、PLC與計算機通訊及在線調試；
10、PLC在液壓傳動控制中的應用及控制方案的優化實驗；

五、挖掘機液壓系統與PLC控制實訓裝置

序號	名稱	型號	數量
1	挖掘機實訓裝置	1000×800×780mm	1臺
2	PLC主機模塊	三菱FX1S-20MR	1塊
3	電源模塊		1塊
4	PLC主機模塊		1塊
5	PLC控制按鈕模塊		1塊
6	舉升油缸		1只
7	彎臂油缸		1只
8	挖斗油缸		1只
9	三位四通電磁換向閥		4只
10	三位四通手動換向閥		4只
11	彎臂		1個
12	直臂		1個
13	挖斗		1個
14	底座支架		1套
15	回轉工作臺		1套
16	回轉馬達		1個
17	機泵組	泵站系統	1套
18	L-HL46號液壓油		30L
19	編程電纜（適配器）	三菱	1條
20	挖掘機液壓實訓說明書		1冊
21	光盤（PLC編程軟件、程序軟件）		1盤
22	工具		1套

上一篇： SG-24A氣動繼電器控制實驗裝置
下一篇： SG-22A氣動PLC控制實驗實訓設備

亚洲午夜精品毛片_在线免费午夜福利电影_女性自慰网站免费看ww_国产精品黄色大片_日韩无码操逼色网视频_不付费无病毒看污软件片_三男一女吃奶添下面_日韩欧美精品久久天天看_午夜福利国产自_欧美大肚孕妇激情孕交

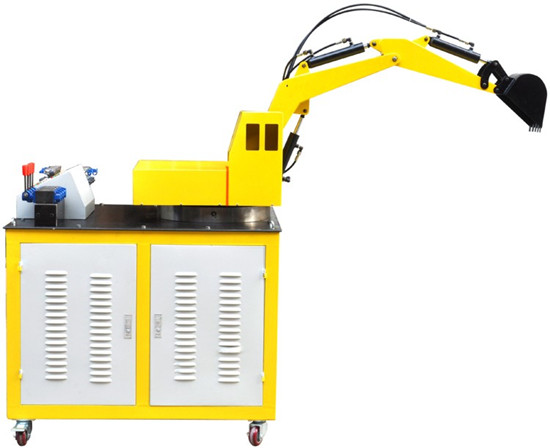

SG-WJ01挖掘機液壓系統與PLC控制實訓裝置
