SG-19液壓PLC綜合控制實驗室設備

時間:2022-03-08 15:29:18

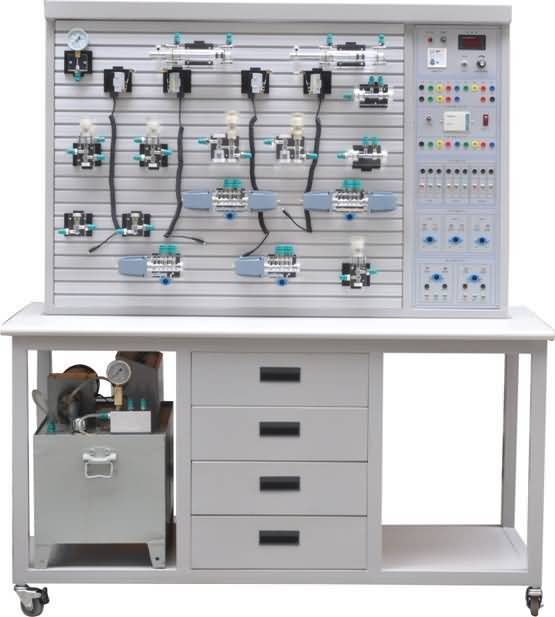

SG-19液壓PLC綜合控制實驗室設備


一、液壓PLC綜合控制實驗室設備主要技術參數
1、電源:AC220V  50HZ
2、直流電源輸入AC220V  輸出DC24V/3A
3、可編程控制器(PLC):三菱FX1S-20MR主機 12輸入  8輸出(繼電器輸出方式)
4、液壓實訓泵站電機功率:400W  調速范圍0-1500r/min
外型尺寸: 550mm×350mm×600mm
演示實驗油路液流要求壓力僅需0.3-0.8Mpa (油泵最高壓力:Pmax=2.5Mpa)
5.液壓泵工作時離液壓臺1.5m遠處噪聲≤58dB。
6、實訓油路液流壓力要求需0.3-0.8Mpa(油泵最高壓力:Pmax=2.5Mpa)
7、電磁換向閥:AC220V   吸力3Mpa
8、實訓裝置外型尺寸:1500mm×650mm×1700mm

二、液壓PLC綜合控制實驗室設備主要特點
1、液壓PLC控制實驗臺主要由實驗桌、實訓臺、液壓元件和電器控制器件、可編程控制器(PLC)等組件組成。
2、實驗桌、實驗臺為鐵質雙層亞光密紋噴塑結構,實驗桌抽屜內存放液壓元件等。
3、配備全常用液壓元件:每個液壓元件均配有安裝底板,可方便、隨意地將液壓元件安放在鋁合金型材面板上(面板帶“T”溝槽形式的鋁合金型材結構)。油路搭接采用快換接頭,拆接方便,不漏油。
4、實訓元件均為透明有機材料制成,便于了解掌握幾十種常用液壓元件的結構,性能及用途。掌握幾十種基本回路的工作原理,實驗組裝回路快捷、方便。
5、通過機械控,傳統繼電器控制,先進的PLC自動控制與PLC編程及MGGS組態監控技術于一體,靈活實現其功能。
6、實驗控制單元也可以采用獨立的繼電器控制單元進行電氣控制,通過比較,突出PLC可編程序控制的優越性和先進性,加深對PLC編程器的了解與掌握。

三、透明液壓PLC控制基本實訓回路
用手動換向閥的換向回路。
用中位機能換向閥的用鎖回路。
用液控平向閥的閉鎖回路。
壓力調定回路。
二級壓力控制回路。
用減壓閥的減壓回路。
用增壓缸的增壓回路。
用H型換向閥的卸載回路。
進油節流調速回路。
回油節流調速回路。
調速齒輪泵的換向調速回路。
調速齒輪泵和調速閥組成的復合調速回路。
流量閥短接的速度換接回路。
用調速閥串連聯的二次進給同路。
用調速閥并聯的二次進給同路。
用順序閥的順序動作回路。
用壓力繼電回的順序動作回路。
用行程開關控制的順序動作回路。
用行程換向閥的順序動作回路。
串聯液壓缸的同步回路。
用先導型溢流閥控制的換向回路。
通過組態仿真畫面演示及控制的液壓控制實驗項目:
用手動換向閥的換向回路。
用中位機能換向閥的用鎖回路。
用液控平向閥的閉鎖回路。
壓力調定回路。
二級壓力控制回路。
用減壓閥的減壓回路。
用增壓缸的增壓回路。
用H型換向閥的卸載回路。
進油節流調速回路。
回油節流調速回路。
調速齒輪泵的換向調速回路。
調速齒輪泵和調速閥組成的復合調速回路。
流量閥短接的速度換接回路。
用調速閥串連聯的二次進給同路。
用調速閥并聯的二次進給同路。
用順序閥的順序動作回路。
用壓力繼電回的順序動作回路。
用行程開關控制的順序動作回路。
用行程換向閥的順序動作回路。
串聯液壓缸的同步回路。
用先導型溢流閥控制的換向回路。
液壓元件

四、透明液壓PLC控制實訓裝置清單

序號 分 類 元 件 名 稱 數 量
1 實訓裝置 實訓柜 1
實訓臺 1
2 泵站 拖動直流電機 1
專用直流電源及調速控制電路 1
高精度數字轉速表 1
壓力表 1
齒輪油泵 1
油箱 1
溢流閥 1
濾油器及溫度液位計 1
3 組合透明元件 雙作用油缸(帶行程撞塊) 2
彈簧回位油缸 1
增壓油缸 1
輔助油箱 1
單向閥 2
液控單向閥 2
溢流閥(直動式) 2
溢流閥(先導式)
節流閥(直動式) 1
調速閥 2
順序閥 2
減壓閥 1
二位二通電磁換向閥 1
二位四通電磁換向閥 2
“O”型三位四通電磁換向閥 1
“H”型三位四通電磁換向閥 1
“M”型三位四通電磁換向閥 1
二位四通行程換向閥 1
三位五通手動換向閥 1
壓力繼電器 1
壓力表 3
行程開關(常開、常閉) 2
三通 10
4 附    件 毛巾 2條
油盤 1個
透明液壓皮管  φ8 1盤
專用液壓油 15公斤
5 電器配件 電磁閥通用連接線 3條
壓力繼電器插頭線 1條
編程電纜(三菱) 1條
6 工具盒 螺絲刀6×100(一字、十字) 各1把
剪刀 1把
活動板手 1把
尖嘴鉗 1把
內六角扳手M5 1把
內六角扳手M6 1把
內卡簧鉗 1把
外卡簧鉗 1把
油塞 5只
快速油接頭 5只
各種密封圈 1袋
7 資料 透明液壓實訓說明書 1冊
光盤(PLC編程軟件,PLC程序) 1碟
