一、概述
叉車是機械工程中的重要機械,按鏟向可分為直叉和斜叉等,它廣泛應用于工民建行業。我公司在透明液壓傳動實驗臺基礎上綜合了液壓PLC與氣動PLC實驗設備的優點,采用了開放型綜合實驗臺結構,廣泛征求專家教授與老師的意見,經不斷創新改進研制而成。是目前集液壓技術、PLC可編程控制器技術于一體的理想的綜合性實驗設備。實驗時可讓學生直觀、感性地對比,了解機、電、液各自具有的特點特色、優點及缺點等。
利用該實物液壓叉車具有直觀形象的了解液壓元件的結構及原理,可清清晰明了的觀察液壓傳動實驗油路,由機械傳動、電氣傳動與實物模型相結合。內部結構原理及液壓傳動油路的工作過程,該仿真叉車可以對單個液壓元件的結構工作原理及性能進行教學,還可對常見的基本液壓回路進行實驗演示學習。

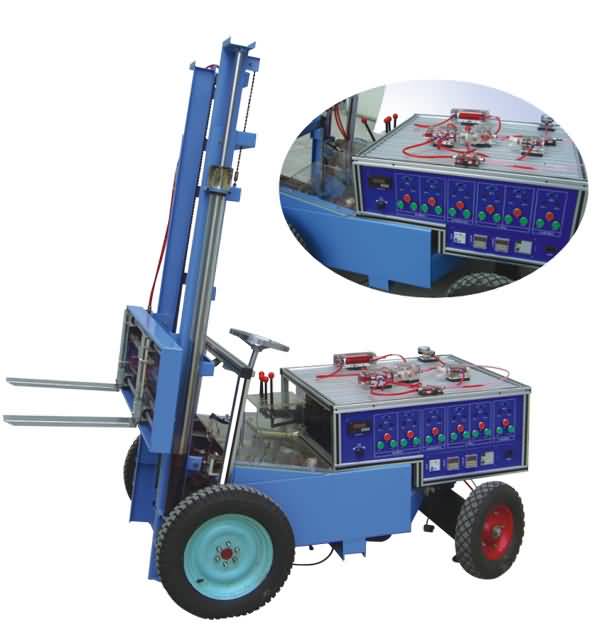

二、透明液壓教學叉車結構特點
1、實驗臺采用冷軋鋼板(并經過噴塑、防腐處理)制作,液壓回路實驗屏采用工業鋁合金T形槽精制而成。整臺一體化結構,控制與操作相結合;
2、操作控制為PLC與繼電器控制,集中于實驗屏上。整體結構緊湊、協調、布局美觀大方,實用性強,可供4-6人實驗。
3、真實的體現其機械實際工作情況,使學生在實驗中能深刻了解其機構的各部件與工作原理。
4、回路油管均采用進口透明油管,液壓油采用紅色專用液壓油,工作壓力僅需0.3-0.5MP。噪音小。
5、液壓元件外殼均采用進口透明有機玻璃精制作而成,可觀察到液壓傳動裝置的內部構造和工作流程;
三、透明液壓教學叉車主要技術參數
1、電源:220V 50HZ(市電)
2、PLC可編程控制器(松下)FP1-C14型主機,8輸入6輸出(繼電器輸出方式);PLC可根據要求另選品牌型號,如(三菱、西門子、歐姆龍等)
3、泵電機:Z400型電動機,功率400W,配專用穩壓直流電機調速器,調速范圍0-2000RMP;
4、實驗臺工作時油路要求壓力僅需.3-0.5Mpa,且噪音較小;
5、實驗臺尺寸:1100長×850寬×1100高
6、實驗屏尺寸:740長×850寬×260高
四、透明液壓教學叉車實驗項目:
1、PLC可編程序控制器的基本編程、基本控制技術的應用
2、電器控制技術應用
3、液壓傳動各部元件結構及工作原理觀摩;
4、液壓傳動基本控制回路實驗;
5、多回路作用缸控制實驗;
6、其它綜合、擴展實驗;
