一、奧迪2.8發動機自動變速器空調系統綜合試驗臺配置
全新發動機系統、全新自動變速箱系統、全新自動空調系統、發動機防盜系統、組合儀表、蓄電池電源總開關、燃油箱、油門、診斷座、智能故障設置和考核系統、移動臺架等。
二、奧迪2.8發動機自動變速器空調系統綜合試驗臺主要技術參數:
1.真實可運行的電噴發動機、自動變速箱、空調系統,展示三、個系統的實際運行工況。
2.實訓臺面板上繪有與原車彩色噴繪電路圖,噴繪圖由有機玻璃保護,四周由鋁材鑲邊,學員可直觀對照電路圖和發動機、變速箱、空調系統認識和分析控制系統的工作原理。
3.實訓臺面板上安裝有檢測端子,可直接在面板上檢測發動機、變速箱、空調系統控制單元管腳的電信號,如電阻、電壓、電流、頻率、波形信號等。
4.實訓臺面板上安裝有汽車儀表,可實時顯示發動機轉速、水溫、機油壓力燈、充電指示燈等參數變化。
5.實訓臺安裝有診斷座,可連接專用或通用型汽車解碼器,對發動機電控系統、變速器系統、空調系統(此面板上所有的控制單元都可進行ECU編碼查詢、讀取故障碼、清除故障碼、讀取數據流等自診斷功能)。

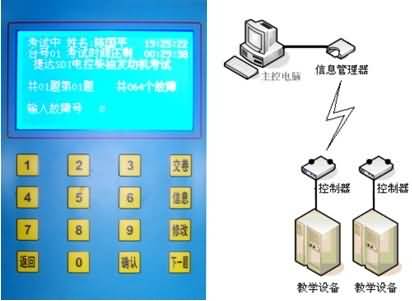

6、配有智能化故障設置和考核系統,可自由設定任意一處電路的線路斷路、對地短路、接觸不良等故障現象;可根據設備使用要求調整故障設置點的數量和類型;安裝有網絡接口,可用網線與其它設備的故障設置裝置組成一個網絡,通過主控主算機控制每一臺設備的故障設置、故障排除、參數設定、遠程起動、信息反饋、考核評分等功能。
7.可對發動機變速器系統進行加、減速和變速、跳檔、失速、時滯實驗和空調系統的檢漏、制冷劑加注、抽真空等實驗。
